گوه و کلمپس و گیره

توضیح

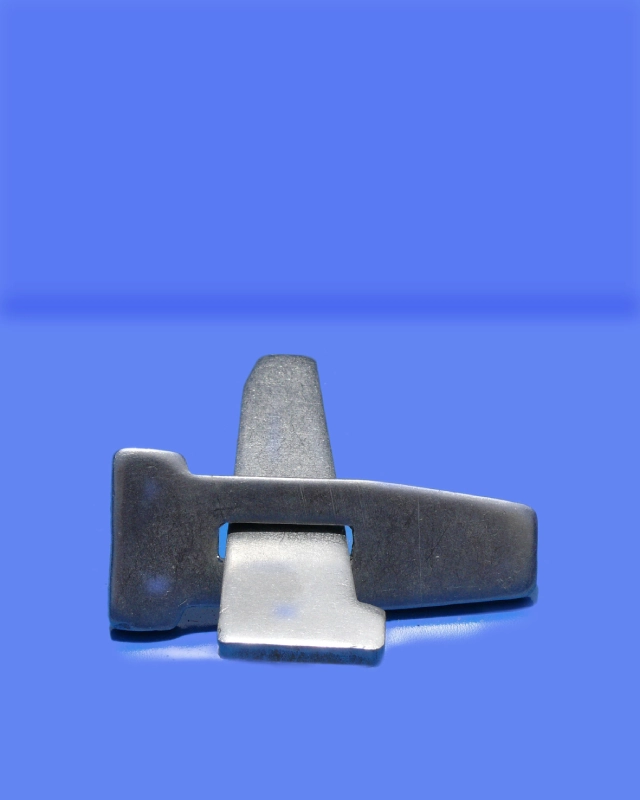

گوه

ساده ترین وسیله برای اتصال قالب ها به یکدیگر، گوه ها هستند. گوه های بوذرجمهر متشکل از دو قسمت کام و زبانه می باشند که پس از عبور از سوراخ های تعبیه شده در لبه قالب ها، در یکدیگر قفل می شوند.

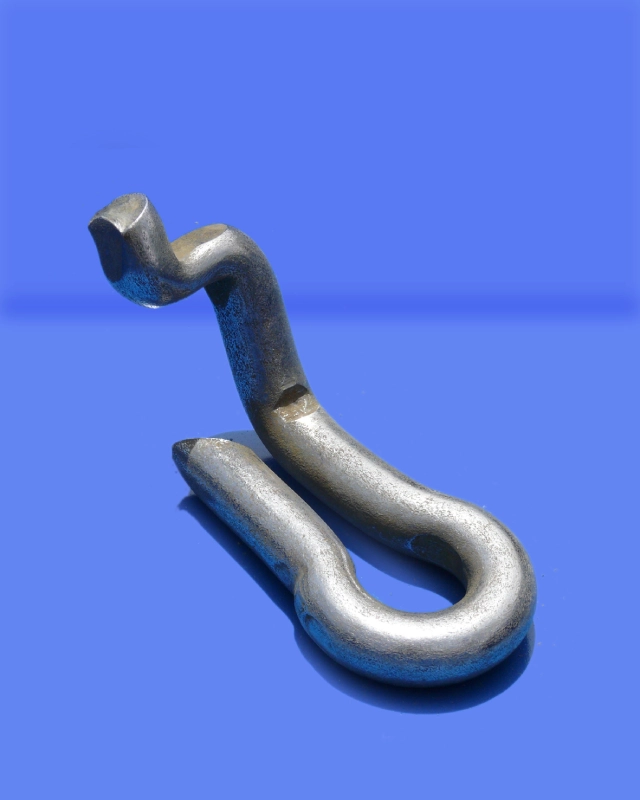

کلمپس

کلمپس ها که فرم دادن میلگرد ها ساخته می شوند، طوری شده اند که اتصالی سریع و محکم را ایجاد می نمایند، خم انتهای فوقانی کلمپس از سوراخ لبه دو قالب عبور کرده سپس قسمت U شکل پائین آن به طور فشاری جا زده می شود و لبه های دو قالب را به طور محکم در میان می گیرد. یک تکه ربودن این اتصال، مزیت دیگر آن است. شکل، اندازه و فواصل سوراخ های تعبیه شده در لبه قالب های بوذر جمهر به گونه ای هست که امکان به کار گیری همزمان گوه و کمپس را فراهم می کند.

گیره متوسط

به منظور اتصال به پشت بند افقی،ز از گیره استفاده می شود. هر گاه پشت بند از لوله باشد، از گیره متوسط استفاده می گردد. قالب گیره در سوراخ های لبه قالب قرار گرفته با سفت کردن پیچ تعبیه شده رو آن، گیره به لوله محکم می شود. از گیره در کلیه اضلاع قالب می توان استفاده نمود. با استفاده از گیره، مجموعه قالب ها و پشت بند، یک واحد صلب و منسجم را تشکیل خواهند داد.

گیره بلند

جایی که پشت بندهای افقی از ناودانی یا قوطی باشند و یا استفاده از لوله به عنوان پشت بند قائم در نظر باشد، گیره های بلند به مار برده می شوند.

گیره دو لوله

این گیره که برای اتصال دو لوله (موازی یا متعامد) به یکدیگر به کار می رود، ازلحاظ شکل مشابه گیره بلند بوده ولی دارای قالب های کشیده تر و با انحنای مناسب برای جا گرفتن لوله در داخل آن می باشد.
