پایپ رک: تعریف، طراحی و کاربردها

1. مقدمه

پایپ رک‌ها یا همان سازه‌های نگهداری لوله‌ها، یکی از اجزای مهم در پروژه‌های صنعتی مانند نیروگاه‌ها و پتروشیمی‌ها هستند. این سازه‌ها به دلیل نیاز به جابجایی و انتقال مایعات و سیالات مختلف در محیط‌های صنعتی، برای نگهداری لوله‌ها و تجهیزات مرتبط در ارتفاعات مشخص طراحی و ساخته می‌شوند. پایپ رک‌ها معمولاً از بتن، فولاد یا ترکیبی از این دو ساخته می‌شوند و به دلیل طول زیاد نسبت به عرض، طراحی خاصی دارند. مهم‌ترین بار وارد بر این سازه‌ها ناشی از عبور لوله‌ها و تجهیزات حاوی مایعات و گازها است.

پایپ رک‌ها را می‌توان به‌عنوان شریان‌های حیاتی در فرآیندهای صنعتی در نظر گرفت. روی این سازه‌ها انواع مختلفی از لوله‌ها و تأسیسات قرار می‌گیرند، از جمله لوله‌های بخار، آب خنک‌کننده، آب آتش‌نشانی، نفت کوره و موارد مشابه. طراحی پایپ رک‌ها می‌تواند به صورت تک‌سطحی یا چندسطحی انجام شود.

یکی از نکات کلیدی در طراحی پایپ رک‌ها، نحوه چیدمان لوله‌ها و تأسیسات روی آن‌ها است. این چیدمان باید بر اساس اصول طراحی، مطالعات اولیه و جزئیات مهندسی انجام شود. به طور معمول، لوله‌هایی که خوراک مصرفی یا محصول نهایی واحدهای صنعتی را حمل می‌کنند، در مرکز سطح بالایی پایپ رک قرار می‌گیرند. در مقابل، لوله‌های امدادی که برای کنترل خسارات احتمالی طراحی شده‌اند، همیشه در قسمت‌های بیرونی پایپ رک نصب می‌شوند.

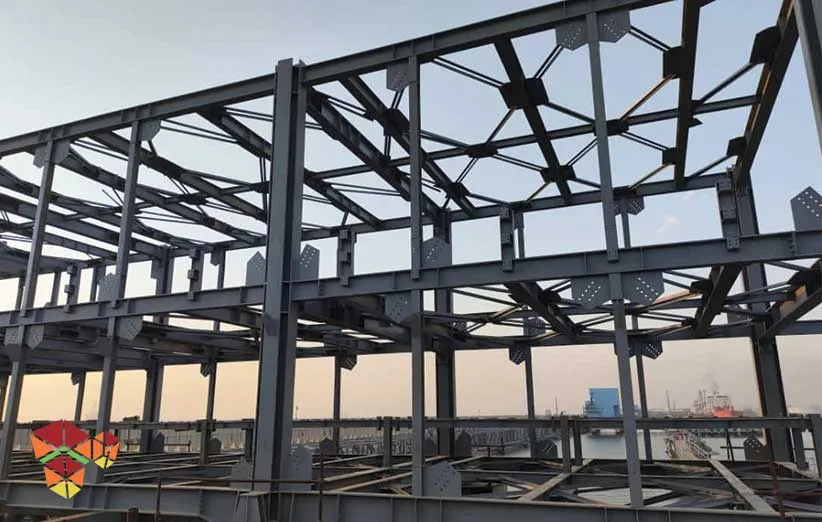

پایپ رک پروژه عسلویه16



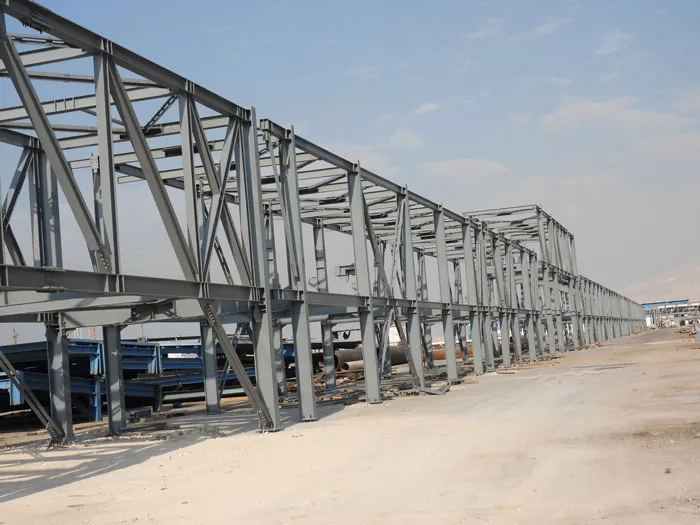

2. تعریف پایپ رک

پایپ رک (Pipe Rack) به ساختاری گفته می‌شود که برای ساماندهی و نگهداری لوله‌ها و تجهیزات مربوط به خطوط انتقال مواد استفاده می‌شود. این سازه‌ها معمولاً در محیط‌های صنعتی مانند پالایشگاه‌ها، کارخانه‌های تولیدی و پروژه‌های عمرانی مورد استفاده قرار می‌گیرند.

3. انواع پایپ رک

پایپ رک‌ها به طور کلی به چند نوع مختلف تقسیم می‌شوند:

  1. پایپ رک‌های عمودی: لوله‌ها در این نوع رک‌ها به صورت عمودی نصب می‌شوند و برای فضاهای محدود مناسب هستند.
  2. پایپ رک‌های افقی: در این نوع رک‌ها، لوله‌ها به صورت افقی قرار می‌گیرند و معمولاً در فضاهای بزرگ‌تر استفاده می‌شوند.
  3. پایپ رک‌های متحرک: این نوع پایپ رک‌ها قابلیت انتقال و جابه‌جایی دارند و برای پروژه‌های موقتی مناسب هستند.

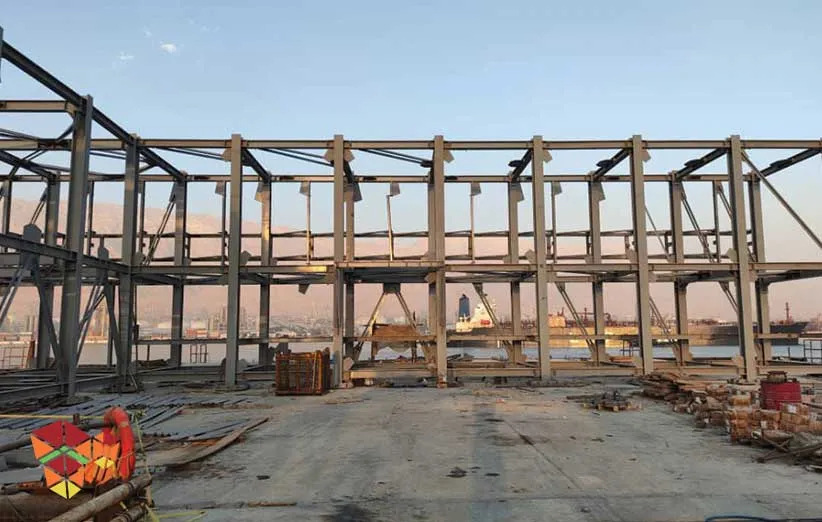

پایپ رک پروژه عسلویه15



4. کاربردها

پایپ رک‌ها در صنایع مختلف کاربردهای فراوانی دارند، از جمله:

  • انتقال سیالات: از نفت و گاز گرفته تا آب و مواد شیمیایی، پایپ رک‌ها در انتقال مؤثر و ایمن سیالات نقش کلیدی دارند.
  • سازماندهی تجهیزات: به طراحی و نصب بهینه تجهیزات کمک می‌کنند و فضا را به نحو مؤثری مدیریت می‌کنند.
  • ایمنی: پایپ رک‌ها با کاهش خطرات ناشی از نشت یا شکست لوله‌ها، به افزایش ایمنی محیط کار کمک می‌کنند.

5. طراحی پایپ رک

طراحی پایپ رک نیازمند توجه به چندین فاکتور اساسی است:

  1. باربری: باید بتواند بارهای ایستا و دینامیک را تحمل کند.
  2. جنس مواد: معمولاً از فولاد ضد زنگ یا آلیاژهای مقاوم در برابر خوردگی ساخته می‌شوند که دوام و طول عمر بالایی داشته باشند.
  3. استانداردهای ایمنی: طراحی باید متناسب با استانداردهای ملی و بین‌المللی ایمنی باشد.

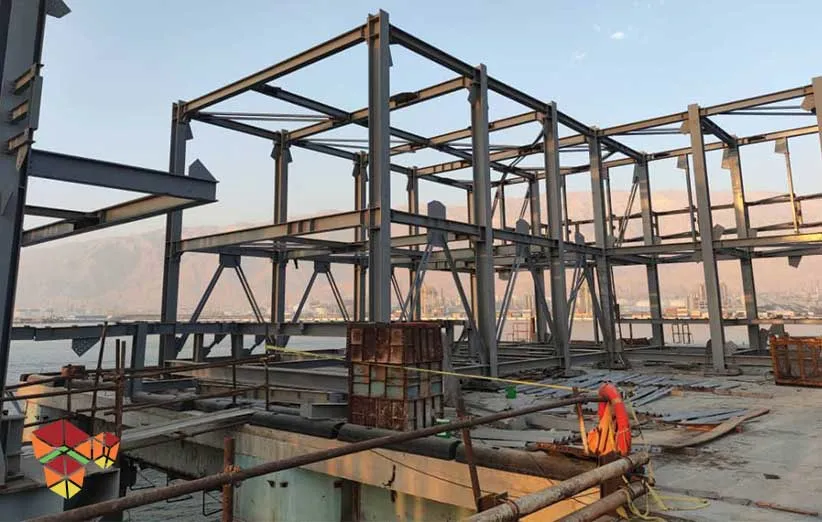

پایپ رک پروژه عسلویه16

6. نکات مهم در طراحی پایپ رک

  • نکات مهم در طراحی پایپ رک

    طراحی پایپ رک (Pipe Rack) یکی از بخش‌های بسیار حساس و کلیدی در پروژه‌های صنعتی مانند نیروگاه‌ها، پالایشگاه‌ها و پتروشیمی‌ها است. این سازه‌ها باید به گونه‌ای طراحی شوند که علاوه بر تأمین ایمنی، کارایی و دسترسی آسان به تجهیزات و لوله‌ها را نیز فراهم کنند. در ادامه، برخی از مهم‌ترین نکات در طراحی پایپ رک شرح داده شده است:


    1. چیدمان لوله‌ها و تجهیزات

    • تفکیک لوله‌ها: لوله‌های حامل سیالات مختلف (مانند بخار، مایعات داغ، آب خنک‌کننده، نفت و غیره) باید به‌گونه‌ای چیده شوند که تداخل حرارتی و فیزیکی میان آن‌ها به حداقل برسد.
    • لوله‌های سنگین: سنگین‌ترین لوله‌ها (مانند لوله‌های نفت خام) باید در پایین‌ترین سطح پایپ رک و در نزدیک‌ترین فاصله به ستون‌ها قرار گیرند تا بارگذاری بهتر انجام شود.
    • لوله‌های کوچک: لوله‌های کوچک نباید بین لوله‌های بزرگ قرار گیرند، به‌ویژه زمانی که لوله‌های بزرگ داغ هستند.
    • لوله‌های امدادی: لوله‌های اضطراری و مرتبط با ایمنی (مانند لوله‌های آتش‌نشانی) باید در نقاطی قرار گیرند که دسترسی به آن‌ها در مواقع اضطراری آسان باشد.

    2. ارتفاع و ابعاد پایپ رک

    • ارتفاع کافی: ارتفاع پایپ رک باید به گونه‌ای باشد که عبور تجهیزات و افراد در زیر آن امکان‌پذیر باشد. حداقل ارتفاع باید مطابق استانداردهای صنعتی رعایت شود.
    • عرض پایپ رک: عرض پایپ رک باید متناسب با تعداد و نوع لوله‌ها و تأسیسات طراحی شود. این عرض باید فضای کافی برای نگهداری لوله‌ها و تجهیزات فراهم کند.
    • طراحی چندسطحی: در صورت نیاز به استفاده از چند سطح، باید فاصله عمودی بین سطوح به گونه‌ای باشد که نصب، تعمیر و نگهداری لوله‌ها آسان باشد.

    3. ایمنی و دسترسی

    • مسیرهای فرار: در طراحی پایپ رک باید مسیرهای فرار ایمن و بدون مانع برای کارکنان در نظر گرفته شود.
    • دسترسی به تجهیزات: تمامی تجهیزات کنترلی، شیرآلات و دریچه‌ها باید به‌راحتی از روی سکوها یا نردبان‌ها قابل دسترسی باشند.
    • نردبان‌ها و سکوها: تمامی نردبان‌ها و سکوهای موجود در پایپ رک باید مطابق استانداردهای ایمنی طراحی شوند و حداقل عرض لازم را داشته باشند.

    4. بارگذاری و پایداری سازه

    • تحمل بار: پایپ رک باید توانایی تحمل بارهای استاتیکی و دینامیکی ناشی از وزن لوله‌ها، تجهیزات، سیالات و همچنین نیروهای جانبی مانند باد و زلزله را داشته باشد.
    • طراحی ضد زلزله: در مناطق زلزله‌خیز، طراحی پایپ رک باید مطابق با استانداردهای مقاوم در برابر زلزله انجام شود.
    • بارگذاری نامتقارن: باید از ایجاد بارگذاری نامتقارن روی پایپ رک جلوگیری شود تا تعادل سازه حفظ شود.

    5. سیستم‌های پشتیبانی و نگهداری

    • پشتیبانی لوله‌ها: سیستم‌های پشتیبانی (مانند ساپورت‌ها) باید به‌گونه‌ای طراحی شوند که وزن لوله‌ها به‌طور یکنواخت توزیع شود و از آسیب به لوله‌ها جلوگیری شود.
    • امکان گسترش: طراحی پایپ رک باید به‌گونه‌ای باشد که امکان اضافه کردن لوله‌ها یا تجهیزات جدید در آینده وجود داشته باشد.

    6. تداخل با سایر تجهیزات

    • اتاق‌های برق و مخابرات: هیچ‌گونه لوله‌ای (به جز لوله‌های آتش‌نشانی) نباید از بالای اتاق‌های برق، مخابرات یا سوئیچ عبور کند.
    • مسیرهای پیاده‌روی: لوله‌های بدون عایق که احتمال یخ‌زدگی دارند، نباید از بالای مسیرهای پیاده‌روی عبور کنند.

    7. کنترل دما و حرارت

    • عایق‌بندی لوله‌ها: لوله‌های داغ باید به‌خوبی عایق‌بندی شوند تا از انتقال حرارت به سایر لوله‌ها و تجهیزات جلوگیری شود.
    • فاصله حرارتی: باید فاصله کافی بین لوله‌های داغ و لوله‌های سرد یا تجهیزات حساس به حرارت رعایت شود.

    8. رعایت استانداردها و آیین‌نامه‌ها

    • طراحی پایپ رک باید مطابق با استانداردهای معتبر بین‌المللی (مانند ASME، API و غیره) و همچنین آیین‌نامه‌های محلی انجام شود.
    • تمامی جزئیات طراحی باید مورد بررسی و تأیید تیم‌های مهندسی و ایمنی قرار گیرد.

    9. مدیریت آب و آتش

    • سیستم‌های آتش‌نشانی: پایپ رک باید به سیستم‌های آتش‌نشانی مجهز باشد و دسترسی به این سیستم‌ها در مواقع اضطراری آسان باشد.
    • زهکشی آب: سیستم زهکشی مناسب برای جلوگیری از تجمع آب در پایپ رک باید در نظر گرفته شود.

    رعایت این نکات در طراحی پایپ رک می‌تواند علاوه بر افزایش ایمنی، کارایی و طول عمر سازه را نیز تضمین کند. طراحی دقیق و اصولی پایپ رک نه تنها از بروز حوادث جلوگیری می‌کند، بلکه هزینه‌های نگهداری و تعمیرات را نیز کاهش می‌دهد.

    آموزش طراحی پایپ رک



7. ایمنی پایپ رک

ایمنی پایپ رک یکی از موضوعات بسیار مهم و حیاتی در پروژه‌های صنعتی است. این اهمیت زمانی بیشتر می‌شود که پروژه مورد نظر با سرمایه‌گذاری‌های کلان در بخش‌های بالادستی همراه باشد. در چنین شرایطی، توجه به ایمنی به اولویت اصلی تبدیل شده و نیازمند رعایت دقیق آیین‌نامه‌ها و ارائه راهکارهایی برای کاهش خسارات احتمالی ناشی از حوادث است.

ایمنی پایپ رک مفهومی اساسی است که باید در تمام مراحل پروژه، از مطالعات اولیه و امکان‌سنجی تا اجرای جزئیات پایانی، مورد توجه ویژه قرار گیرد. در اینجا به برخی از نکات کلیدی برای ارتقای ایمنی پایپ رک اشاره می‌کنیم:

  • مسیرهای فرار: در هر شرایطی باید مسیرهای فرار ایمن و بدون مانع فراهم باشد.
  • ارتفاع مناسب: حداقل ارتفاع لازم برای عبور افراد در زیر پایین‌ترین لوله باید رعایت شود.
  • فضای تردد: بین راهروها و ستون‌های پایپ رک باید فضای کافی برای عبور و مرور وجود داشته باشد.
  • تجهیزات ایمنی: ابزارهای کنترل دقیق و تجهیزات آتش‌نشانی باید در نزدیک‌ترین فاصله به ایستگاه‌های کنترلی قرار گیرند.
  • نردبان‌ها و سکوها: تمامی نردبان‌ها و سکوهای پایپ رک باید مطابق استانداردها طراحی شوند و حداقل عرض مورد نیاز را داشته باشند.
  • دسترسی آسان: امکان دسترسی و پشتیبانی آسان از تمامی تجهیزات باید فراهم باشد.
  • اتصالات لوله: هیچ‌گونه اتصالات لوله نباید در اتاق‌های برق، مخابرات و سوییچ قرار گیرد، مگر لوله‌های آتش‌نشانی.
  • لوله‌های بدون عایق: خطوط بدون عایق که احتمال یخ‌زدگی دارند، نباید از بالای مسیرهای پیاده‌روی عبور کنند.
  • چیدمان لوله‌ها: لوله‌های کوچک نباید بین لوله‌های بزرگ، به‌ویژه لوله‌های داغ، قرار گیرند.
  • بارگذاری مناسب: سنگین‌ترین لوله‌ها باید در دورترین فاصله از مرکز پایپ رک نصب شوند.
  • دسترسی به تجهیزات: تمامی شیرآلات و تأسیسات کنترل جریان باید از روی یک سکو به‌راحتی قابل دسترسی باشند.
  • دریچه‌های جداسازی: دریچه‌های اصلی برای جداسازی حلقه آب و آتش باید از یک سکو به‌راحتی قابل دسترسی باشند.

رعایت این اصول و نکات می‌تواند نقش مهمی در افزایش ایمنی پایپ رک‌ها و کاهش خطرات احتمالی در پروژه‌های صنعتی ایفا کند.



نتیجه گیری

پایپ رک‌ها بخش جدایی‌ناپذیر از سیستم‌های صنعتی مدرن هستند که به انتقال ایمن و منظم مواد کمک می‌کنند. طراحی صحیح و مناسب این سازه‌ها می‌تواند تأثیر مستقیمی بر کارایی، ایمنی و هزینه‌های عملیاتی داشته باشد. با توجه به اهمیت بالای این ساختارها، درک کامل از الزامات طراحی و در نظر گرفتن تمامی جوانب فنی و اقتصادی در اجرای پایپ رک‌ها ضروری است.
