انکر بولت چیست و چه نقشی در ایمنی سازه‌های عمرانی دارد؟

در دنیای مهندسی عمران و ساخت‌وساز، ایجاد اتصالات پایدار میان اجزای مختلف سازه یکی از حیاتی‌ترین چالش‌هایی است که مهندسان با آن روبرو هستند. زمانی که نیاز است یک عضو فولادی به یک سطح بتنی، سنگی یا مصالح بنایی متصل شود، نمی‌توان از اتصالات جوشی یا پیچ و مهره‌های معمولی استفاده کرد و اینجاست که اهمیت سوال انکر بولت چیست و چه کاربردی دارد مشخص می‌شود. انکر بولت‌ها در واقع المان‌های اتصال‌دهنده‌ای هستند که وظیفه انتقال بارهای سازه‌ای و غیرسازه‌ای را از عضو فلزی به مصالح پایه بر عهده دارند و نقشی کلیدی در یکپارچگی و ایمنی سازه ایفا می‌کنند. استفاده از این قطعات در طیف وسیعی از پروژه‌ها، از نصب ماشین‌آلات سنگین صنعتی گرفته تا اجرای نماهای خشک و کاشت میلگرد جهت مقاوم‌سازی، رواج دارد. شناخت دقیق عملکرد این قطعات برای هر مهندس یا مجری سازه‌ای ضروری است، زیرا انتخاب نادرست یا اجرای غیراصولی آن‌ها می‌تواند منجر به شکست‌های ترد و ناگهانی در محل اتصال شده و خسارات جبران‌ناپذیری به بار آورد. در این مقاله تخصصی، تمامی ابعاد فنی، اجرایی و طراحی انکر بولت‌ها را بررسی خواهیم کرد تا دیدگاهی مهندسی و دقیق نسبت به این عضو حیاتی پیدا کنید.

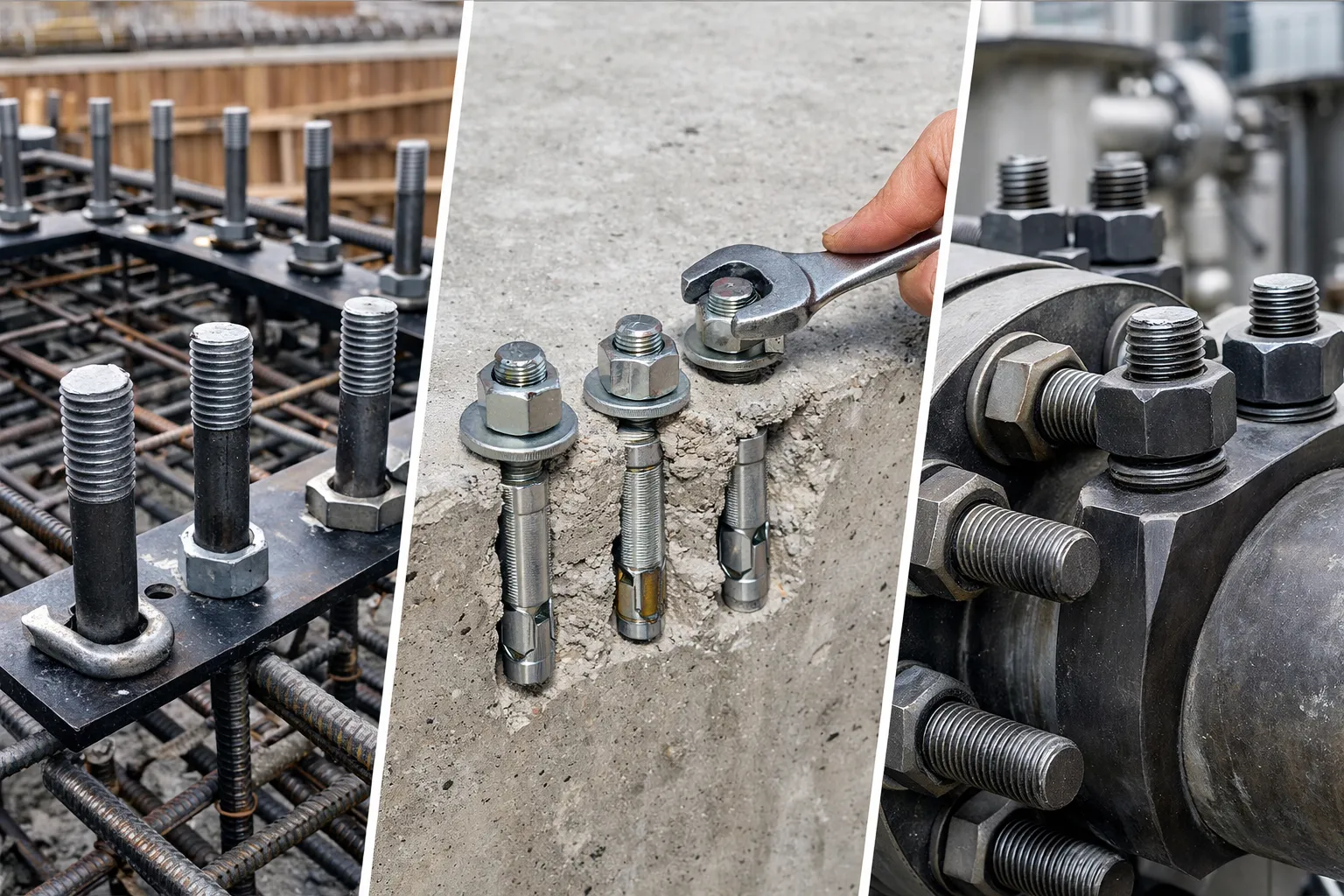

انکر بولت چیست و چه نقشی در سازه دارد

برای پاسخ دقیق به پرسش انکر بولت چیست باید گفت که این قطعه یک واژه کلی برای هر نوع میله یا پیچی است که برای اتصال یک جسم خارجی به بتن یا مصالح بنایی استفاده می‌شود و هدف اصلی آن تأمین گیرایی لازم برای جلوگیری از جدا شدن قطعه متصل شده از سطح پایه است. نقش اصلی انکر بولت در سازه، انتقال نیروهای کششی، برشی و یا ترکیبی از هر دو، از صفحه اتصال یا قطعه کار به فونداسیون یا دال بتنی است. زمانی که یک ستون فلزی تحت لنگر خمشی قرار می‌گیرد، نیروهای کششی عظیمی در پای ستون ایجاد می‌شود که تلاش می‌کنند صفحه ستون را از روی فونداسیون بلند کنند؛ در این سناریو، انکر بولت با مکانیزم‌های درگیری خود با بتن، در برابر این نیروی کشش مقاومت کرده و پایداری سازه را تضمین می‌کند. علاوه بر بارهای استاتیکی، انکر بولت‌ها باید توانایی تحمل بارهای دینامیکی ناشی از زلزله، باد و ارتعاشات ماشین‌آلات را نیز داشته باشند. طراحی این قطعات نیازمند محاسبات دقیق مهندسی است تا اطمینان حاصل شود که مکانیزم شکست، قبل از آنکه در بتن رخ دهد (که شکستی ترد و خطرناک است)، در فولاد بولت اتفاق بیفتد تا شکل‌پذیری لازم فراهم شود. اصطلاح پیچ انکر بولت چیست نیز گاهی توسط افراد غیرفنی استفاده می‌شود که اشاره به همین ماهیت پیچ‌مانند دارد، اما در واقعیت مهندسی، این قطعات بسیار فراتر از یک پیچ معمولی عمل کرده و جزئی از سیستم باربر جانبی و ثقلی ساختمان محسوب می‌شوند.

تفاوت انکر بولت، رول بولت و استاد بولت

یکی از ابهامات رایج در کارگاه‌های ساختمانی و ادبیات فنی، درک تفاوت انکر بولت و رول بولت است که اغلب به اشتباه به جای یکدیگر به کار می‌روند. اگرچه هر دو وظیفه اتصال را بر عهده دارند، اما تفاوت بنیادین آن‌ها در زمان و مکانیزم نصب نهفته است. واژه انکر بولت معمولاً به بولت‌های L شکل یا سر‌داری اطلاق می‌شود که قبل از بتن‌ریزی (Cast-in-place) در محل دقیق خود جاگذاری می‌شوند و گیرایی آن‌ها ناشی از شکل هندسی و درگیری فیزیکی سر بولت یا قلاب آن با بتن سخت شده است. در مقابل، رول بولت‌ها نوعی از انکرها هستند که پس از بتن‌ریزی و سخت شدن بتن (Post-installed) نصب می‌شوند و مکانیزم گیرایی آن‌ها عمدتاً بر پایه اصطکاک ناشی از انبساط مکانیکی غلاف فلزی در داخل سوراخ حفاری شده است. بنابراین رول بولت زیرمجموعه‌ای از انکرها محسوب می‌شود اما هر انکر بولتی لزوماً رول بولت نیست. از سوی دیگر، استاد بولت‌ها تمام‌رزوه هستند و معمولاً در اتصالات فلنج‌های صنعتی و خطوط لوله کاربرد دارند و فاقد مکانیزم انبساطی یا قلاب‌های انکر بولت‌های ساختمانی هستند. درک این تفاوت‌ها برای مهندسان اجرایی حیاتی است، زیرا ظرفیت باربری انکر بولت‌های پیش‌کاشته معمولاً بسیار بالاتر از رول بولت‌های انبساطی است و استفاده اشتباه از رول بولت در مکان‌هایی که نیاز به شکل‌پذیری بالا یا تحمل بارهای سنگین لرزه‌ای است، می‌تواند خطرآفرین باشد. همچنین استاد بولت‌ها صرفاً نقش اتصال‌دهنده دو قطعه فلزی را دارند و برای کاشت در بتن طراحی نشده‌اند مگر اینکه با تمهیدات خاصی همراه شوند.

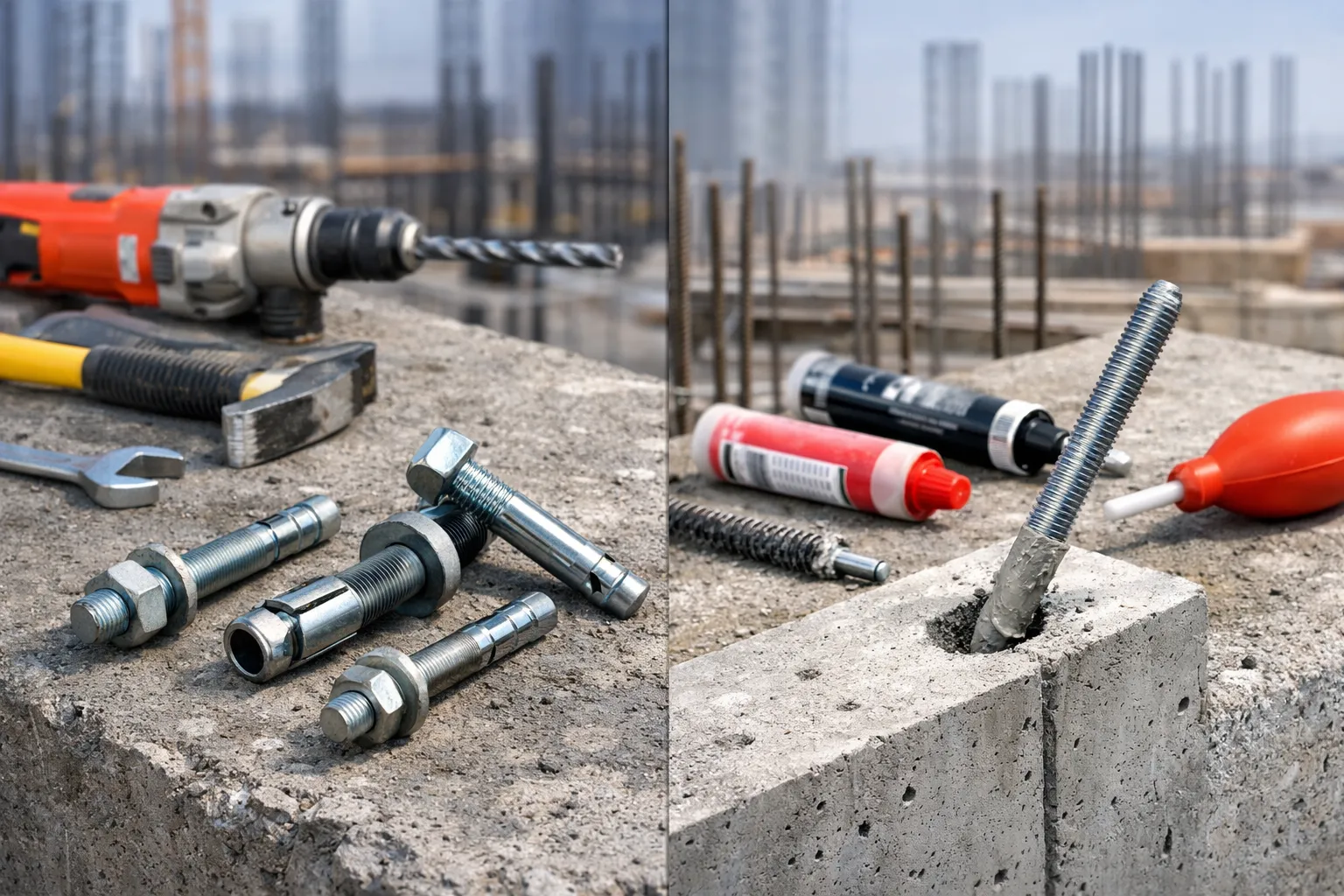

انواع انکر بولت و دسته‌بندی مهندسی آنها

در مراجع مهندسی و استانداردهای طراحی، انکر بولت‌ها بر اساس معیارهای مختلفی دسته‌بندی می‌شوند که مهم‌ترین آن‌ها زمان نصب و نحوه انتقال بار است. انکر بولت‌ها می‌توانند از نظر جنس به انواع فولادی کربنی، فولادی آلیاژی و استنلس استیل تقسیم شوند که انتخاب آن وابسته به شرایط محیطی و احتمال خوردگی است. اما دسته‌بندی مهم‌تر مربوط به ساختار آن‌هاست که شامل انکرهای درجا (Cast-in) و انکرهای پس‌کاشته (Post-installed) می‌شود. انکرهای درجا شامل مدل‌های سر‌دار (Headed bolts)، ال‌شکل (L-bolts) و جی‌شکل (J-bolts) هستند که همزمان با آرماتوربندی فونداسیون نصب می‌شوند. نوع دیگر، انکر بولت سقفی است که مشخصاً برای آویزان کردن تاسیسات، سقف کاذب و داکت‌ها از سقف‌های بتنی طراحی شده و معمولاً دارای رزوه داخلی برای اتصال رادهای تمام رزوه می‌باشد. مهندسان برای انتخاب صحیح، همواره به جدول استاندارد انکر بولت مراجعه می‌کنند که در آن مشخصات هندسی، کلاس مقاومتی فولاد و ظرفیت‌های کششی و برشی مجاز درج شده است. این جداول کمک می‌کنند تا طراح بر اساس بارهای وارده، قطر و طول کاشت مناسب را تعیین کند. علاوه بر این، انکرها از نظر کاربرد به انواع سازه‌ای (برای اتصال ستون و تیر) و غیرسازه‌ای (برای نصب نرده و ساپورت‌های سبک) تقسیم می‌شوند که هر کدام الزامات بازرسی و طراحی متفاوتی دارند.

انکر بولت شیمیایی و مکانیکی

در دسته انکرهای پس‌کاشته، دو گروه اصلی وجود دارد که شناخت دقیق آن‌ها برای هر مهندسی الزامی است: انکر بولت شیمیایی و مکانیکی. انکر بولت‌های مکانیکی که اغلب با نام رول بولت شناخته می‌شوند، از طریق سفت کردن مهره و حرکت یک مخروط در انتهای بولت عمل می‌کنند که باعث باز شدن پره‌ها یا غلاف دور بولت شده و با دیواره سوراخ بتن اصطکاک شدید ایجاد می‌کند. این نوع انکرها نصب سریعی دارند و بلافاصله پس از نصب قابل بارگذاری هستند، اما به دلیل ایجاد تنش‌های فشاری در بتن اطراف خود، محدودیت‌هایی در فواصل نصب نسبت به لبه بتن و نسبت به یکدیگر دارند. در مقابل، انکر بولت‌های شیمیایی (چسب کاشت) از دو جز رزین و هاردنر تشکیل شده‌اند که پس از تزریق در سوراخ و کاشت میلگرد یا راد تمام رزوه، سخت شده و پیوندی بسیار قوی بین فولاد و بتن ایجاد می‌کنند. مزیت بزرگ انکرهای شیمیایی این است که تنش اولیه به بتن وارد نمی‌کنند، بنابراین برای کاشت در لبه‌های کار یا فواصل نزدیک به هم ایده‌آل هستند و معمولاً ظرفیت باربری بالاتری نسبت به انواع مکانیکی دارند. با این حال، اجرای آن‌ها حساس به دما و رطوبت بوده و نیازمند زمان گیرش است. همچنین تمیزکاری سوراخ در انکرهای شیمیایی بسیار حیاتی‌تر از انواع مکانیکی است و عدم رعایت آن می‌تواند ظرفیت باربری را به شدت کاهش دهد.

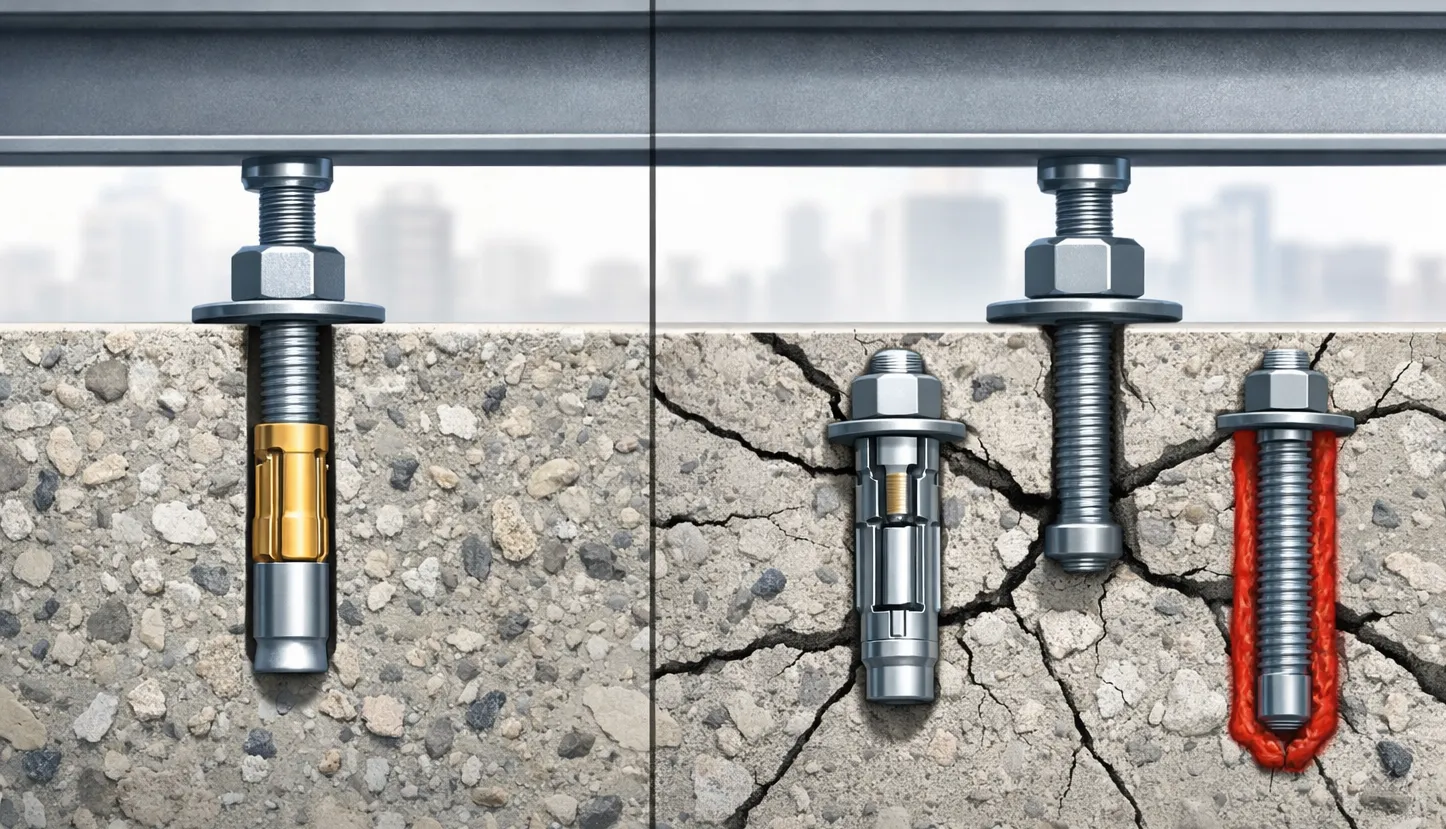

روش‌های گیرایی و عملکرد انکر بولت در بتن

عملکرد موفق یک انکر بولت در انتقال بار به سه مکانیزم اصلی وابسته است که مهندسان طراح باید درک عمیقی از آن‌ها داشته باشند: اصطکاک (Friction)، قفل‌شدگی مکانیکی (Keying) و چسبندگی (Bonding). در مکانیزم اصطکاکی که اساس کار رول بولت‌های انبساطی است، نیروی بار وارده به بولت از طریق اصطکاک بین بدنه منبسط شده انکر و دیواره سوراخ بتن به مصالح پایه منتقل می‌شود. هرچه نیروی انبساط بیشتر باشد، ظرفیت اصطکاکی بالاتر است اما ریسک ترک‌خوردگی بتن نیز افزایش می‌یابد. در مکانیزم قفل‌شدگی یا کلیدی که در انکر بولت‌های آندرکات (Undercut) و انکرهای درجا دیده می‌شود، انکر با تغییر شکل حفره یا داشتن زائده‌هایی، به صورت فیزیکی در دل بتن قفل می‌شود و برای خروج باید بتن ناحیه اطراف خود را تخریب کند. این مکانیزم مطمئن‌ترین روش انتقال نیرو بخصوص برای بارهای دینامیکی است. مکانیزم سوم یا چسبندگی، خاص انکرهای شیمیایی است که در آن چسب مانند واسطه‌ای عمل کرده و تنش را از طریق پیوند مولکولی بین میله فولادی و چسب و سپس بین چسب و بتن توزیع می‌کند. توزیع تنش در روش چسبندگی یکنواخت‌تر است و تمرکز تنش کمتری ایجاد می‌کند. تحلیل مخروط شکست بتن در تمامی این مکانیزم‌ها حائز اهمیت است؛ به این معنی که در صورت اعمال نیروی کششی بیش از حد، انکر بولت معمولاً به همراه یک مخروط از بتن اطرافش کنده می‌شود که ابعاد این مخروط وابسته به عمق کاشت است.

رفتار انکر بولت در بتن ترک‌دار و بدون ترک

یکی از پیشرفته‌ترین مباحث در طراحی انکرها، بررسی رفتار آن‌ها در نواحی کششی بتن است. بتن ذاتاً در کشش ضعیف است و در نواحی که تحت خمش قرار می‌گیرد (مانند وسط دهانه تیرها یا نواحی تکیه‌گاهی در زلزله) دچار ترک‌های ریز می‌شود. اگر انکر بولت در این نواحی نصب شود، ترک خوردن بتن می‌تواند باعث باز شدن سوراخ کاشت و کاهش شدید گیرایی انکر شود. به همین دلیل، استانداردها بتن را به دو دسته ترک‌دار (Cracked) و بدون ترک (Uncracked) تقسیم می‌کنند. انکرهایی که قرار است در نواحی کششی یا مناطق لرزه‌خیز نصب شوند، حتماً باید دارای تأییدیه‌های فنی خاص (مانند ETA option 1) باشند که عملکرد آن‌ها را در بتن ترک‌دار تضمین کند. در بتن ترک‌دار، انکرهای مکانیکی معمولی ممکن است دچار لغزش شوند، اما انکرهای طراحی شده برای این شرایط قابلیت بازشدگی بیشتر یا مکانیزم‌های قفل‌شدگی خاصی دارند که حتی با باز شدن ترک نیز گیرایی خود را حفظ می‌کنند. انکرهای شیمیایی نیز در بتن ترک‌دار حساس هستند و چسب مورد استفاده باید قابلیت پل زدن روی ترک‌ها و حفظ چسبندگی تحت جابجایی‌های ناشی از باز و بسته شدن ترک را داشته باشد. عدم توجه به فرض ترک‌خوردگی بتن در طراحی، یکی از علل شایع خرابی اتصالات در هنگام زلزله است.

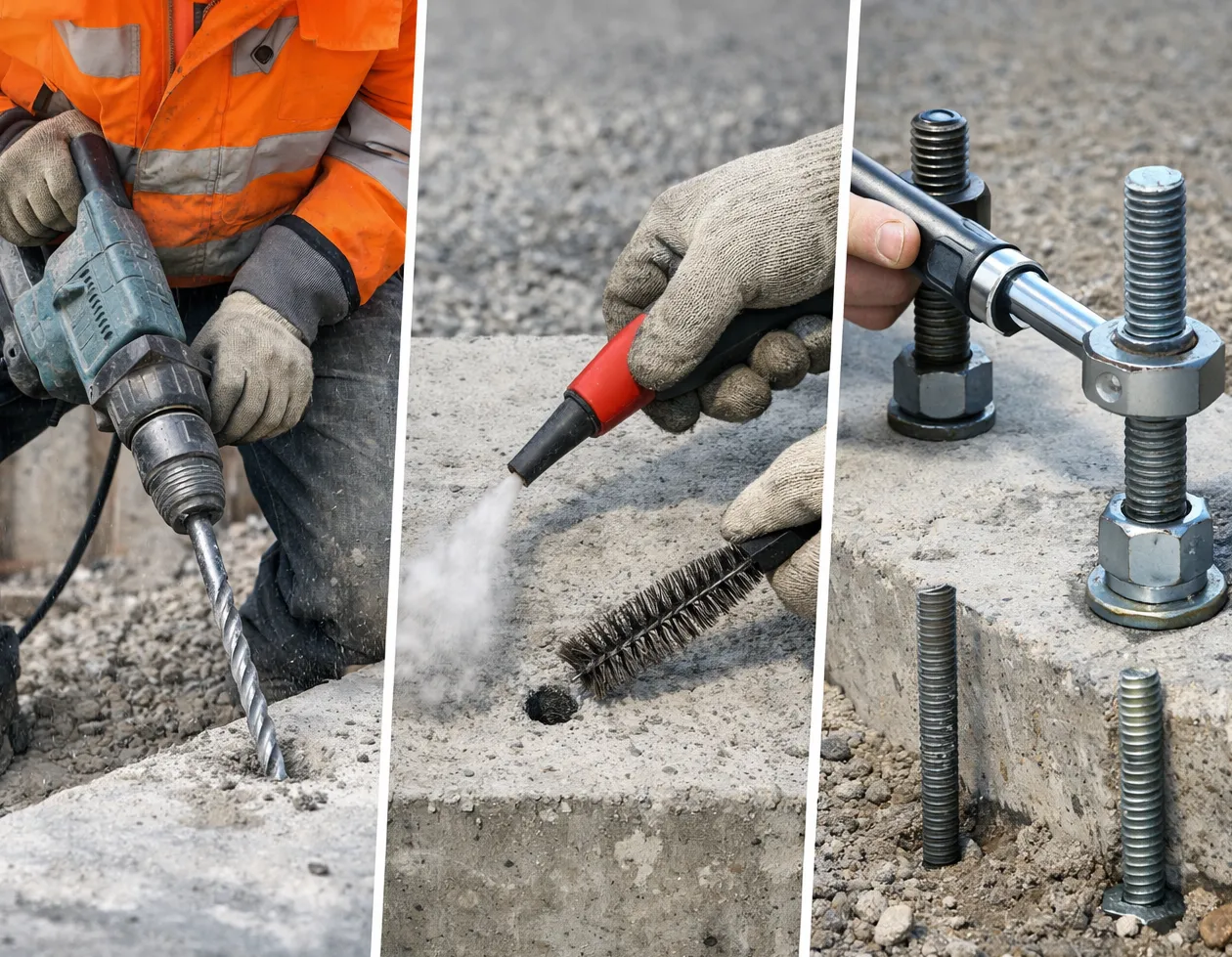

نحوه کاشت و نصب انکر بولت در پروژه‌های عمرانی

فرآیند نصب انکر بولت بسته به نوع آن (درجا یا پس‌کاشته) کاملاً متفاوت است و دقت در اجرا مستقیماً بر ظرفیت باربری نهایی تأثیر می‌گذارد. در روش درجا که برای اتصال بیس پلیت ستون‌های اصلی استفاده می‌شود، انکر بولت‌ها باید قبل از بتن‌ریزی فونداسیون در موقعیت دقیق خود فیکس شوند. برای این کار معمولاً از شابلون‌های چوبی یا فلزی استفاده می‌شود تا بولت‌ها در حین بتن‌ریزی جابجا نشوند. استفاده از انکر بولت و راد تمام رزوه در این مرحله بسیار رایج است. در روش پس‌کاشته، عملیات با سوراخ‌کاری بتن سخت شده توسط دریل یا دستگاه کرگیر آغاز می‌شود. انتخاب مته با قطر صحیح طبق جداول فنی سازنده الزامی است. پس از سوراخ‌کاری، مرحله حیاتی تمیزکاری آغاز می‌شود که شامل دمیدن هوا با فشار بالا و برس‌زنی داخل سوراخ است تا گرد و غبار ناشی از حفاری کاملاً خارج شود؛ چرا که وجود گرد و غبار مانع از تماس مستقیم چسب یا بدنه انکر مکانیکی با بتن شده و گیرایی را به شدت کاهش می‌دهد. در نهایت، انکر مکانیکی با چکش‌کاری و سفت کردن مهره با گشتاور مشخص (Torque) نصب می‌شود، یا در روش شیمیایی، چسب مخصوص تزریق شده و بولت به صورت چرخشی درون سوراخ قرار می‌گیرد تا خلل و فرج کاملاً پر شود.

مراحل اجرایی و نکات مهم نصب انکر بولت

رعایت توالی و دقت در مراحل اجرایی نصب انکر بولت ضامن ایمنی اتصال است. یکی از خطاهای رایج در نصب انکرهای مکانیکی، اعمال گشتاور بیش از حد (Over-torquing) به مهره است که می‌تواند باعث بریده شدن بولت یا خرد شدن بتن اطراف و کاهش شدید مقاومت کششی شود؛ بنابراین استفاده از آچار ترک‌متر (Torque Wrench) در نصب‌های مهندسی الزامی است. در مورد انکرهای شیمیایی، رعایت زمان گیرش (Curing time) که روی کارتریج چسب درج شده بسیار مهم است و نباید قبل از سپری شدن این زمان هیچ‌گونه باری به انکر وارد شود. نکته مهم دیگر، بررسی محل آرماتورهای موجود در بتن قبل از سوراخ‌کاری است تا مته با میلگرد برخورد نکند؛ برخورد با میلگرد نه تنها به مته آسیب می‌زند بلکه ممکن است باعث انحراف سوراخ یا آسیب به شبکه آرماتوربندی شود. همچنین عمق کاشت باید دقیقاً رعایت شود؛ کاشت کم‌عمق باعث قلوه‌کن شدن بتن (Cone Failure) در بارهای پایین می‌شود. در نصب انکرهای درجا، محافظت از رزوه‌های انکر بولت در برابر پاشش بتن و ضربات مکانیکی حین عملیات اجرایی ضروری است که معمولاً با پوشاندن رزوه‌ها با نوار چسب یا گریس انجام می‌شود تا در مرحله نصب مهره مشکلی پیش نیاید.

کاربردهای انکر بولت در صنعت ساختمان و سازه

انکر بولت‌ها شریان‌های حیاتی اتصال در صنعت ساختمان هستند و بدون آن‌ها پایداری بسیاری از اجزای سازه ممکن نیست. مهم‌ترین و شناخته‌شده‌ترین کاربرد آن‌ها در نصب صفحات تقسیم فشار یا همان بیس پلیت‌ها است. برای درک بهتر اهمیت این موضوع می‌توانید مقاله بیس پلیت چیست را مطالعه کنید، اما به طور خلاصه، انکر بولت‌ها نیروی عظیم ستون‌های فلزی را به فونداسیون منتقل می‌کنند. علاوه بر سازه‌های اصلی، در صنعت قالب‌بندی بتن نیز انکرها و تجهیزات وابسته نقش پررنگی دارند. برای مثال، در سیستم‌های قالب‌بندی یک‌طرفه یا دیوارهای حائل، نیاز به مهار فشار جانبی بتن است که گاهی توسط انکرهای مدفون در بتن قدیم تأمین می‌شود. تجهیزاتی مانند کلمپس قالب بندی و سولجرها که وظیفه مهار و ایستایی قالب‌ها را دارند، در بسیاری از موارد به واسطه تمهیدات انکری به سازه یا زمین متصل می‌شوند. شرکت‌هایی مانند گروه صنعتی بوذرجمهر با تأمین این قطعات نقش مهمی در تسهیل فرآیندهای اجرایی دارند. همچنین در نصب نماهای خشک، کرتین وال‌ها، نصب آسانسور و پله‌برقی، و حتی نصب تجهیزات بیمارستانی سنگین، انکر بولت‌ها تنها راه حل مطمئن و استاندارد برای ایجاد تکیه‌گاه هستند.

ارتباط انکر بولت با بیس پلیت و تجهیزات قالب بندی

ارتباط میان انکر بولت و بیس پلیت یک رابطه تنگاتنگ مهندسی است؛ بیس پلیت بدون انکر بولت عملاً هیچ کارایی ندارد و انکر بولت بدون طراحی صحیح بیس پلیت نمی‌تواند نیرو را به درستی توزیع کند. ضخامت بیس پلیت و فاصله انکر بولت‌ها از یکدیگر بر اساس لنگرهای وارده محاسبه می‌شود که جزئیات دقیق آن در منابع تخصصی مانند کتاب طراحی بیس پلیت موجود است. در بحث قالب‌بندی نیز، استفاده از بولت‌های تمام رزوه (Tie Rods) که عملکردی مشابه انکر بولت‌های دو سر رزوه دارند، برای دوختن دو پنل قالب روبرو به هم بسیار رایج است. در این سیستم‌ها قطعه‌ای به نام مهره بلت واشردار استفاده می‌شود که نقش توزیع فشار روی لوله‌های پشت‌بند را دارد و عملکردی مشابه مهره و واشر در انکر بولت‌های ساختمانی ایفا می‌کند. همچنین در پروژه‌های صنعتی بزرگ، قطعه‌ای به نام “انکر باکس چیست” مطرح می‌شود؛ انکر باکس در واقع مجموعه‌ای از انکر بولت‌هاست که به صورت یک قفسه پیش‌ساخته به همراه شابلون جوش داده شده‌اند و به صورت یکجا در فونداسیون قرار می‌گیرند تا دقت نصب محورهای پیچ‌ها به حداکثر برسد و خطاهای انسانی در تنظیم تک‌تک انکرها حذف شود. برای تهیه تجهیزات مرتبط با سیستم‌های مهار قالب نیز می‌توان به مراکز معتبر خرید سولجر قالب بندی مراجعه کرد تا از هماهنگی تجهیزات با نوع انکرهای مصرفی اطمینان حاصل نمود.

فاکتورهای کلیدی در انتخاب و طراحی انکر بولت

انتخاب انکر بولت مناسب فرآیندی پیچیده و چندوجهی است که نمی‌توان آن را تنها بر اساس قیمت یا در دسترس بودن انجام داد. اولین فاکتور، تعیین دقیق بارهای وارده (کشش، برش و لنگر) است. مهندس محاسب باید بداند آیا بار از نوع استاتیکی (مانند وزن یک دستگاه ثابت) است یا دینامیکی و خستگی (مانند ریل جرثقیل). فاکتور دوم، مشخصات مصالح پایه است؛ مقاومت فشاری بتن، وجود ترک، و مسلح یا غیرمسلح بودن آن مستقیماً بر ظرفیت باربری انکر تأثیر می‌گذارد. شرایط محیطی نیز تعیین‌کننده جنس انکر بولت است؛ در محیط‌های خورنده ساحلی یا پتروشیمی‌ها، استفاده از انکرهای گالوانیزه گرم یا استنلس استیل ضروری است. پارامترهای هندسی شامل فاصله انکرها از هم (Spacing) و فاصله از لبه بتن (Edge distance) نیز بسیار محدودکننده هستند؛ اگر انکرها بیش از حد به هم یا به لبه نزدیک باشند، مخروط‌های تنش آن‌ها همپوشانی کرده و ظرفیت باربری گروهی کاهش می‌یابد. همچنین محدودیت‌های اجرایی نظیر دسترسی برای سوراخ‌کاری و ضخامت عضو بتنی نیز باید مد نظر قرار گیرد. نادیده گرفتن هر یک از این عوامل می‌تواند منجر به طراحی غیر ایمن یا غیراقتصادی شود.

نتیجه‌گیری

در نهایت، انکر بولت‌ها اجزای کوچک اما استراتژیکی در پایداری سازه‌ها هستند که عدم شناخت صحیح آن‌ها می‌تواند ایمنی کل پروژه را به خطر بیندازد. همانطور که بررسی شد، پاسخ به سوال انکر بولت چیست فراتر از یک تعریف ساده بوده و شامل درک عمیق از رفتار مکانیکی بتن و فولاد، انواع مکانیزم‌های انتقال بار و روش‌های اجرایی دقیق است. انتخاب درست میان انواع مکانیکی و شیمیایی، توجه به ترک‌دار بودن بتن، و رعایت دقیق دستورالعمل‌های نصب و تمیزکاری، مرز بین یک اتصال ایمن و یک شکست فاجعه‌بار را تعیین می‌کند. مهندسان و مجریان باید همواره با تکیه بر دانش فنی روز و استفاده از محصولات باکیفیت و استاندارد، از عملکرد صحیح این اتصالات اطمینان حاصل کنند تا سازه‌هایی ایمن و با دوام را به بهره‌برداری برسانند.

سوالات متداول

1. انکر بولت چیست و چه نقشی در سازه دارد؟
ابزاری برای اتصال اعضای فولادی به بتن است و نیروهای کششی و برشی را به فونداسیون منتقل می‌کند.

2. تفاوت انکر بولت و رول بولت چیست؟
انکر بولت معمولاً قبل از بتن‌ریزی نصب می‌شود؛ رول بولت بعد از بتن‌ریزی و با مکانیزم انبساطی عمل می‌کند.

3. تفاوت انکر بولت شیمیایی و مکانیکی چیست؟
شیمیایی با چسب و پیوند رزینی عمل می‌کند، مکانیکی با انبساط و اصطکاک و سریع‌تر بار می‌گیرد.

4. عملکرد انکر بولت در بتن ترک‌دار چگونه است؟
باید از انکرهای دارای تاییدیه بتن ترک‌دار استفاده شود تا کاهش گیرایی و لغزش رخ ندهد.

5. انتخاب انکر بولت مناسب به چه عواملی بستگی دارد؟
به نوع بار، مقاومت بتن، شرایط محیطی، فاصله از لبه، عمق کاشت و الزامات استاندارد طراحی.
