قالب کمانی مدولار
قالب کمانی مدولار یکی از پیشرفته‌ترین فناوری‌های قالب‌بندی در صنعت ساخت‌وساز است که برای ایجاد سازه‌های بتنی با اشکال منحنی و کمانی طراحی شده است. این سیستم به دلیل انعطاف‌پذیری، سرعت اجرا و کیفیت بالای خروجی، در پروژه‌های پیچیده مانند پل‌ها، تونل‌ها، مخازن آب و سازه‌های معماری مدرن به‌طور گسترده استفاده می‌شود. گروه صنعتی بوذرجمهر، به‌عنوان اولین تولیدکننده قالب کمانی مدولار در ایران، با بهره‌گیری از فناوری‌های نوین و مواد اولیه باکیفیت، محصولاتی مطابق با استانداردهای بین‌المللی ارائه می‌دهد. این قالب‌ها با کاهش هزینه‌های اجرایی و افزایش دقت در اجرا، به پیمانکاران امکان می‌دهند تا سازه‌هایی با کیفیت و زیبایی بصری بالا ایجاد کنند. در این مقاله، ویژگیها، اجزا، روش‌های اجرا، کاربردها و جدولی از مشخصات این سیستم بررسی می‌شود تا درک عمیقی از قابلیت‌های آن ارائه گردد. این فناوری صنعت ساخت‌وساز ایران را به سمت استانداردهای جهانی سوق داده است.
تعریف و اهمیت قالب کمانی مدولار
قالب کمانی مدولار سیستمی است که برای شکل‌دهی بتن در سازه‌هایی با مقاطع منحنی یا دایره‌ای طراحی شده است. این قالب‌ها از پانل‌های مدولار تشکیل شده‌اند که بدون نیاز به تسمه‌های افقی، با کمک پشت‌بندهای نوردشده شکل می‌گیرند و امکان تنظیم شعاع قوس را فراهم می‌کنند. گروه صنعتی بوذرجمهر با استفاده از ورق‌های فولادی با ضخامت 3 میلی‌متر و اتصالات مقاوم، این قالب‌ها را با دوام و مناسب برای فشارهای بالای بتن تولید می‌کند. اهمیت این فناوری در کاهش زمان اجرا، صرفه‌جویی در هزینه‌ها و افزایش ایمنی کارگاه است. سطوح بتنی صاف و یکنواخت تولیدشده توسط این سیستم، به‌ویژه در پروژه‌های معماری که نیاز به بتن اکسپوز دارند، بسیار ارزشمند است. این قالب‌ها به دلیل انعطاف‌پذیری و کارایی، به ابزاری ضروری در پروژه‌های عمرانی مدرن تبدیل شده‌اند و در ایران با استقبال روزافزون مواجه هستند.
ویژگیها و اجزای اصلی قالب کمانی مدولار
قالب کمانی مدولار از اجزای متعددی تشکیل شده است که هر یک نقش کلیدی در عملکرد و انعطاف‌پذیری سیستم ایفا می‌کنند. پانل‌های کمانی در ابعاد مختلف تولید می‌شوند و به دلیل فقدان تسمه‌های افقی، قابلیت تنظیم انحنا را به‌راحتی فراهم می‌کنند. لوله‌های نوردشده به‌عنوان پشت‌بند عمل کرده و با تغییر شعاع آن‌ها، انحنای قالب و سازه تنظیم می‌شود. گیره‌های متوسط برای اتصال محکم پانل‌ها به لوله‌های نوردشده استفاده می‌شوند و استحکام سیستم را تضمین می‌کنند. پانل‌های سوراخ‌دار با امکان عبور بولت‌ها، فاصله دقیق بین دیواره‌های داخلی و خارجی سازه را حفظ می‌کنند. گروه صنعتی بوذرجمهر با بهره‌گیری از فناوری‌های پیشرفته مانند جوشکاری لیزری، این اجزا را با دقت بالا تولید می‌کند. این ویژگیها، قالب کمانی مدولار را به سیستمی یکپارچه و قابل اعتماد برای پروژه‌های پیچیده تبدیل کرده است که نیازهای متنوع صنعت ساخت‌وساز را برآورده می‌کند.
روش اجرای قالب کمانی برای سازه‌های با قطر کمتر از 2 متر
برای سازه‌هایی با قطر کمتر از 2 متر، مانند منهول‌ها یا ستون‌های گرد، از قالب‌های ستون کمانی به شکل دو نیم‌هلال 180 درجه استفاده می‌شود. این قالب‌ها با ورق پوسته‌ای به ضخامت 3 میلی‌متر، تسمه‌های پانچ‌شده طولی (60×5 میلی‌متر) و تسمه‌های سخت‌کننده (60×8 میلی‌متر) ساخته می‌شوند. اتصال نیم‌هلال‌ها با کلمپس و پیچ و مهره‌های 14 میلی‌متری انجام می‌شود و قیدهای ناودانی جوش‌داده‌شده در پشت هر نیم‌هلال، استحکام را افزایش می‌دهند. این روش برای پروژه‌های کوچک که نیاز به دقت بالا دارند، بسیار مناسب است. گروه صنعتی بوذرجمهر این قالب‌ها را با طراحی دقیق تولید می‌کند تا نصب و دمونتاژ آن‌ها سریع و بدون خطا انجام شود. این فرآیند، بهره‌وری پروژه‌های کوچک را بهبود می‌بخشد و امکان اجرای سازه‌های با کیفیت را در کوتاه‌ترین زمان فراهم می‌کند. همچنین، استفاده از این قالب‌ها هزینه‌های نیروی کار و مواد را به‌طور قابل توجهی کاهش می‌دهد.
اجرای قالب کمانی برای دیوارهای با قطر 2 تا 7.5 متر
برای دیوارهای کمانی با قطر 2.5 تا 7.5 متر، از قالب‌های دیوار قوسی-کمانی استفاده می‌شود که فاقد تسمه‌های افقی هستند. این قالب‌ها با اتصال به لوله‌های نوردشده که شعاع مشخصی دارند، انحنای مورد نظر را ایجاد می‌کنند. گیره‌های متوسط، پانل‌ها را به پشت‌بندها متصل می‌کنند و امکان تنظیم دقیق شعاع قوس را فراهم می‌سازند. این سیستم برای پروژه‌های متوسط مانند تونل‌های مترو، پل‌های کمانی و دیوارهای منحنی بسیار کاربردی است. گروه صنعتی بوذرجمهر با تولید قالب‌هایی از مواد مقاوم و مطابق با استانداردهای بالا، اطمینان می‌دهد که بتن‌ریزی یکنواخت و بدون تغییر شکل انجام شود. این روش نه تنها دقت و سرعت اجرا را افزایش می‌دهد، بلکه ایمنی کارگاه را نیز بهبود می‌بخشد، زیرا طراحی مدولار آن خطر خطاهای انسانی را به حداقل می‌رساند. این قالب‌ها به دلیل انعطاف‌پذیری در پروژه‌های متنوع عمرانی کاربرد گسترده‌ای دارند.
اجرای سازه‌های مدور با قطر بیش از 7.5 متر
برای سازه‌های بزرگ‌تر مانند مخازن آب و سیلوها با قطر بیش از 7.5 متر، از قالب‌های مدولار مسطح استفاده می‌شود که به‌صورت چندضلعی با شکستگی نامحسوس اجرا می‌گردند. این قالب‌ها با ترکیب پانل‌های عرض 10 سانتی‌متری سوراخ‌دار (برای عبور بولت) طراحی می‌شوند. برای قطرهای 7.5 تا 13 متر، قالب‌های 30 سانتی‌متری، برای 13 تا 22 متر، قالب‌های 40 سانتی‌متری و برای بیش از 22 متر، قالب‌های 50 سانتی‌متری استفاده می‌شود. لوله‌های نوردشده با قطر 5 سانتی‌متر به‌عنوان پشت‌بند، استحکام لازم را فراهم می‌کنند. گروه صنعتی بوذرجمهر این قالب‌ها را با دقت بالا تولید می‌کند تا نیازهای پروژه‌های بزرگ را برآورده سازد. این روش انعطاف‌پذیری بالایی ارائه می‌دهد و امکان اجرای سازه‌های عظیم با حداقل خطا را فراهم می‌کند. همچنین، استفاده از این سیستم هزینه‌های ساخت و زمان اجرا را به‌طور قابل توجهی کاهش می‌دهد.
مشخصات فنی قالب کمانی مدولار
جدول زیر مشخصات فنی قالب کمانی مدولار را برای سازه‌های با قطرهای مختلف نشان می‌دهد:
| قطر سازه | نوع قالب | ابعاد پانل (سانتی‌متر) | ضخامت ورق (میلی‌متر) | نوع پشت‌بند | اتصالات |
|---|---|---|---|---|---|
| کمتر از 2 متر | ستون گرد (نیم‌هلال) | متغیر (عرض 10-50) | 3 | قید ناودانی | کلمپس، پیچ و مهره 14 میلی‌متری |
| 2 تا 7.5 متر | دیوار قوسی-کمانی | متغیر (عرض 10-50) | 3 | لوله نوردشده | گیره متوسط |
| بیش از 7.5 متر | مدولار مسطح | 30، 40 یا 50 | 3 | لوله نوردشده (5 سانتی‌متر) | بولت، گیره متوسط |
این جدول به انتخاب مناسب‌ترین قالب برای پروژه‌های مختلف کمک می‌کند. گروه صنعتی بوذرجمهر این مشخصات را با استانداردهای دقیق تولید می‌کند.
نحوه عملکرد قالب کمانی مدولار
عملکرد قالب کمانی مدولار شامل سه مرحله اصلی است: اتصال پانل‌ها، تنظیم انحنا و تراز کردن. در مرحله اول، پانل‌های مدولار با گیره‌های متوسط به لوله‌های نوردشده متصل می‌شوند تا ساختار اولیه قالب شکل گیرد. در مرحله دوم، با تغییر شعاع لوله‌های نوردشده، انحنای قالب تنظیم می‌شود تا با نیازهای پروژه همخوانی داشته باشد. در نهایت، پانل‌های سوراخ‌دار و بولت‌ها برای تراز کردن و حفظ فاصله دقیق بین دیواره‌ها استفاده می‌شوند. این فرآیند، دقت و یکنواختی در اجرای سازه‌های کمانی را تضمین می‌کند. گروه صنعتی بوذرجمهر با ارائه دستورالعمل‌های دقیق و پشتیبانی فنی، این مراحل را برای کاربران ساده‌تر کرده است. این سیستم به دلیل طراحی مدولار، امکان انطباق با پروژه‌های مختلف را فراهم می‌کند و بهره‌وری کلی کارگاه را افزایش می‌دهد. استفاده از این روش، کیفیت نهایی سازه را به‌طور قابل توجهی بهبود می‌بخشد.
کاربردهای گسترده قالب کمانی مدولار

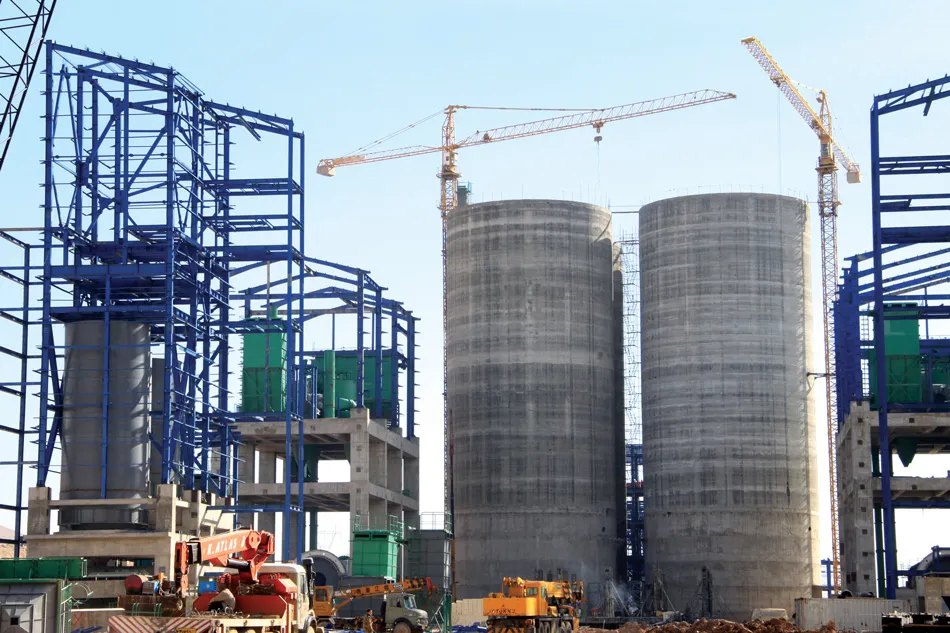

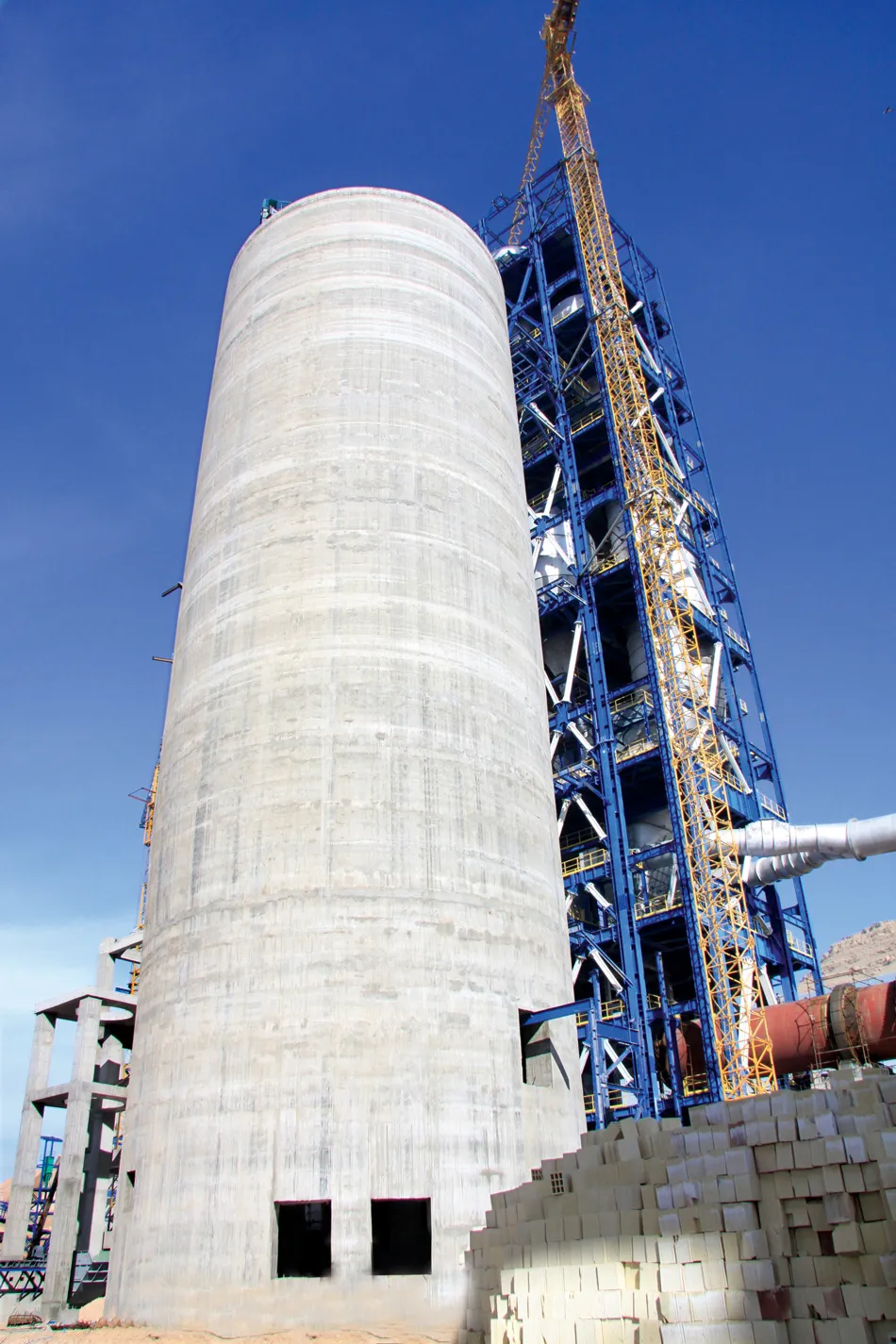

قالب کمانی مدولار در پروژه‌های متنوعی مانند پل‌ها و تونل‌ها برای ایجاد اشکال منحنی با دقت بالا استفاده می‌شود. در سیلوها و مخازن بتنی، این قالب‌ها امکان اجرای سازه‌های گرد با سطح صاف و یکنواخت را فراهم می‌کنند که برای ذخیره‌سازی مواد بسیار مناسب است. پایه‌های پل و ستون‌های دایره‌ای نیز از دیگر کاربردهای این سیستم هستند که در آن‌ها کیفیت سطح بتن اهمیت زیادی دارد. در ایران، با افزایش پروژه‌های زیرساختی مانند متروهای شهری و پل‌های کمانی، تقاضا برای این قالب‌ها به‌طور قابل توجهی افزایش یافته است. گروه صنعتی بوذرجمهر با تأمین قالب‌های باکیفیت، نیازهای این پروژه‌ها را به‌خوبی برآورده می‌کند. این سیستم همچنین در بازسازی بناهای تاریخی با اشکال منحنی کاربرد دارد و امکان حفظ اصالت معماری را فراهم می‌کند.
مزایای استفاده از قالب کمانی مدولار
استفاده از قالب کمانی مدولار مزایای متعددی دارد که آن را به گزینه‌ای برتر در ساخت‌وساز تبدیل کرده است. این سیستم با کاهش مصرف میان‌بولت‌ها و امکان استفاده مجدد، هزینه‌های اجرایی را به‌طور قابل توجهی کاهش می‌دهد. سرعت بالای قالب‌بندی و اجرای سازه، زمان پروژه را کوتاه‌تر می‌کند و بهره‌وری نیروی کار را افزایش می‌دهد. این قالب‌ها امکان بتن‌ریزی یکنواخت با مقطع دایره‌ای را فراهم می‌کنند که برای ایجاد بتن اکسپوز با کیفیت بالا بسیار مناسب است. مقاومت بالای قالب‌ها در برابر فشار بتن، نگرانی‌های مربوط به تغییر شکل یا آسیب را از بین می‌برد. گروه صنعتی بوذرجمهر با تولید قالب‌هایی با دوام و استاندارد، این مزایا را در پروژه‌های داخلی به حداکثر رسانده است. این سیستم همچنین به کاهش ضایعات و حفظ محیط زیست کمک می‌کند، که در ساخت‌وساز پایدار اهمیت زیادی دارد.
نکات کلیدی در خرید قالب بتن
هنگام خرید قالب بتن، توجه به کیفیت مواد اولیه، مانند فولاد گالوانیزه با ضخامت مناسب، برای اطمینان از دوام و عملکرد قالب ضروری است. بررسی گواهینامه‌های کیفیت، مانند استانداردهای ISO، و انتخاب تأمین‌کنندگان معتبر مانند گروه صنعتی بوذرجمهر، ریسک خرید را به حداقل می‌رساند. باید به سازگاری قالب با نیازهای پروژه، امکان گسترش سیستم و هزینه‌های نگهداری توجه کرد. همچنین، بررسی نظرات مشتریان قبلی و مشاوره با کارشناسان فنی می‌تواند به تصمیم‌گیری بهتر کمک کند.
درباره قالب بتن مدولار بیشتر بخوانید:
مقایسه قالب کمانی مدولار با سیستم‌های سنتی
قالب کمانی مدولار در مقایسه با قالب‌های سنتی چوبی یا فلزی ساده، مزایای چشمگیری دارد. این سیستم با قابلیت استفاده مجدد، هزینه‌ها و زمان اجرا را کاهش می‌دهد، در حالی که قالب‌های سنتی پس از چند بار استفاده فرسوده می‌شوند و نیاز به تعویض دارند. دقت بالای قالب کمانی مدولار، سطوح بتنی صاف و یکنواختی ایجاد می‌کند که در پروژه‌های معماری مدرن بسیار مهم است. همچنین، نصب و دمونتاژ این قالب‌ها سریع‌تر و ایمن‌تر است. با این حال، برای پروژه‌های کوچک با بودجه محدود، قالب‌های سنتی ممکن است گزینه‌ای اقتصادی‌تر باشند. در ایران، با توجه به افزایش پروژه‌های بزرگ عمرانی، قالب کمانی مدولار به دلیل کارایی و کیفیت بالا، به گزینه‌ای برتر تبدیل شده است. انتخاب بین این دو سیستم به مقیاس، پیچیدگی و بودجه پروژه بستگی دارد.
نگهداری و مراقبت از قالب کمانی مدولار
نگهداری صحیح از قالب کمانی مدولار برای افزایش طول عمر و حفظ عملکرد بهینه آن ضروری است. پس از هر استفاده، باقی‌مانده بتن باید با دقت از سطح قالب پاک شود تا از خوردگی و آسیب به اجزای فلزی جلوگیری گردد. ذخیره‌سازی در محیط خشک و دور از رطوبت، از زنگ‌زدگی و فرسودگی قالب‌ها پیشگیری می‌کند. بررسی دوره‌ای اتصالات، گیره‌ها و پانل‌ها برای شناسایی ترک یا تغییر شکل اهمیت زیادی دارد. گروه صنعتی بوذرجمهر دستورالعمل‌های نگهداری دقیقی ارائه می‌دهد که شامل روغن‌کاری قطعات متحرک و گیره‌ها برای کاهش اصطکاک است. رعایت این نکات عملکرد بهینه قالب‌ها را تضمین کرده و سرمایه‌گذاری اولیه در خرید قالب بتن را به انتخابی اقتصادی و پایدار تبدیل می‌کند. این مراقبت‌ها همچنین ایمنی کارگاه را افزایش می‌دهند.
آینده قالب کمانی مدولار در صنعت ساخت‌وساز
آینده قالب کمانی مدولار در ایران با توجه به رشد سریع پروژه‌های عمرانی و نیاز به فناوری‌های پیشرفته، بسیار روشن است. پیشرفت‌هایی مانند استفاده از مواد سبک‌تر، مانند کامپوزیت‌ها، و ادغام با سیستم‌های طراحی دیجیتال مانند BIM، کارایی این قالب‌ها را افزایش خواهد داد. گروه صنعتی بوذرجمهر با سرمایه‌گذاری در تحقیق و توسعه، نوآوری‌هایی مانند قالب‌های خودتنظیم و هوشمند را معرفی کرده است که فرآیند اجرا را ساده‌تر می‌کنند. آموزش نیروی کار و ترویج استفاده از این سیستم، بازار آن را در ایران گسترش خواهد داد. این فناوری با حمایت از ساخت‌وساز پایدار، نقش کلیدی در توسعه زیرساخت‌های کشور ایفا می‌کند. همچنین، افزایش تقاضا برای سازه‌های منحنی در معماری مدرن، این قالب‌ها را به یکی از ارکان اصلی صنعت تبدیل کرده است.
تحول ساخت‌وساز با قالب کمانی مدولار
قالب کمانی مدولار با ویژگی‌های منحصربه‌فرد خود، راه‌حلی کارآمد و اقتصادی برای اجرای سازه‌های پیچیده ارائه می‌دهد. گروه صنعتی بوذرجمهر با تولید این قالب‌ها با استانداردهای بالا، نیازهای بازار ایران را به‌خوبی تأمین کرده و به پیمانکاران کمک می‌کند تا پروژه‌های خود را با دقت و کیفیت بالا به انجام برسانند. این سیستم با کاهش هزینه‌ها، افزایش سرعت اجرا، ایجاد سطوح بتنی باکیفیت و پشتیبانی از ساخت‌وساز پایدار، به یکی از فناوری‌های کلیدی صنعت تبدیل شده است. سرمایه‌گذاری در خرید قالب بتن مدولار، انتخابی استراتژیک برای آینده ساخت‌وساز ایران است که نه تنها بهره‌وری را افزایش می‌دهد، بلکه به توسعه زیرساخت‌های مدرن و پایدار کمک می‌کند. این فناوری آینده‌ای روشن برای صنعت عمرانی کشور رقم خواهد زد.
