سیستم قالب لغزنده (Slip Form System) | تولید کننده قالب لغزان در ایران
در صنعت ساختوساز مدرن، انتخاب سیستم قالببندی مناسب نقش تعیینکنندهای در کیفیت، سرعت و ایمنی پروژه دارد. یکی از پیشرفتهترین و کارآمدترین روشها در این حوزه، سیستم قالب لغزنده (Slip Form System) محصول گروه صنعتی بوذرجمهر است که بهطور ویژه برای سازههای بلندمرتبه، سیلوها، پایه پلها و پروژههای صنعتی بزرگ طراحی شده است. این سیستم به مهندسان و پیمانکاران امکان میدهد عملیات قالببندی دال و سازههای عمودی را با دقت بالا، صرفهجویی در زمان و کاهش نیاز به نیروی انسانی انجام دهند.
استفاده از قالب لغزنده باعث کاهش هزینههای مصالح اضافی، افزایش سرعت اجرای پروژه و ارائه سطح نهایی بتن یکنواخت و صاف میشود. این فناوری پیشرفته با حرکت پیوسته قالبها، فرآیند بتنریزی پیوسته و ایمن را در پروژههای با ارتفاع زیاد ممکن میسازد و جایگزینی مطمئن برای قالبهای سنتی و نیمهپایدار به شمار میآید. به همین دلیل، گروه صنعتی بوذرجمهر به عنوان بزرگترین تولیدکننده قالب فلزی و سیستمهای قالببندی در ایران، انتخابی مطمئن برای پروژههای حساس و صنعتی است.
قالب لغزنده چیست و چگونه کار میکند؟
سیستم قالب لغزنده (Slip Form System) یکی از پیشرفتهترین روشهای قالببندی سازههای عمودی و بلندمرتبه است که در آن قالبها بهصورت متوالی و پیوسته بر روی یکدیگر قرار میگیرند و در حین بتنریزی دالها و دیوارها، به آرامی به سمت بالا حرکت میکنند. حرکت قالبها معمولاً با کمک جکهای هیدرولیکی یا مکانیکی انجام میشود و سرعت آن بین ۲۰ تا ۳۵ سانتیمتر در ساعت است.
این تکنیک به مهندسان و پیمانکاران امکان میدهد تا بتنریزی پیوسته و دقیق در سازههایی مانند برجها، پلها، سیلوها و ساختمانهای چند طبقه را بدون نیاز به جرثقیل یا نصب موقت پیچیده انجام دهند. همچنین، استفاده از قالب لغزنده باعث یکنواختی سطح بتن، کاهش خطاهای اجرایی و افزایش کیفیت نهایی سازه میشود. این سیستم، که گاهی تحت عنوان سیستم قالببندی اتوکلایمینگ نیز شناخته میشود، بهویژه در پروژههای صنعتی و بلندمرتبه جایگزینی مؤثر و اقتصادی برای قالبهای سنتی و نیمهپایدار است.

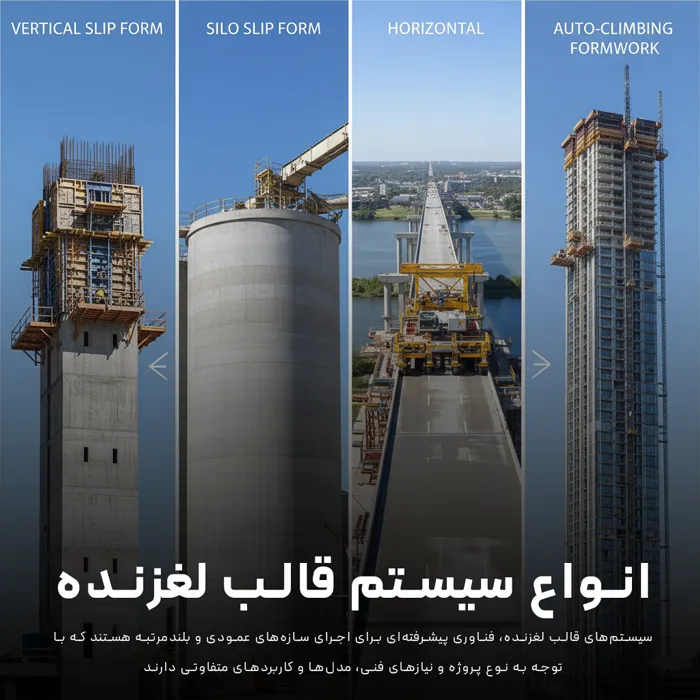

انواع سیستم قالب لغزنده
سیستمهای قالب لغزنده، فناوری پیشرفتهای برای اجرای سازههای عمودی و بلندمرتبه هستند که با توجه به نوع پروژه و نیازهای فنی، مدلها و کاربردهای متفاوتی دارند. انتخاب هر نوع سیستم به عواملی مانند ارتفاع سازه، شکل هندسی و نوع بتنریزی بستگی دارد و مهندسان با بهرهگیری از این تکنولوژی میتوانند عملیات قالببندی را با دقت بالا و سرعت مناسب انجام دهند.
قالب لغزنده عمودی (Vertical Slip Form)
قالب لغزنده عمودی یکی از رایجترین انواع سیستمهای لغزنده است که برای ساخت هسته مرکزی برجها، ستونهای بلند و سازههای عمودی استفاده میشود. این سیستم امکان بتنریزی پیوسته و کنترل دقیق سطح نهایی بتن را فراهم میکند و با کاهش نیاز به نیروی انسانی، هزینهها را به شکل چشمگیری کاهش میدهد.
قالب لغزنده سیلو (Silo Slip Form)
قالب لغزنده سیلو بهطور اختصاصی برای اجرای سازههای ذخیرهسازی مانند سیلوها طراحی شده است. این سیستم باعث میشود بتنریزی با دقت بالا و سرعت زیاد انجام شود و سطح داخلی سیلو کاملاً صاف و بدون ناصافی باشد. استفاده از این سیستم در پروژههای صنعتی، گزینهای ایدهآل برای خرید قالب بتن با کیفیت بالا و طول عمر مفید محسوب میشود.
قالب لغزنده افقی (Horizontal Slip Form)
قالب لغزنده افقی برای بتنریزی سازههای گسترده مانند پلها و فونداسیونهای طولی طراحی شده است. این سیستم امکان حرکت پیوسته قالب در طول محور افقی را فراهم میکند و باعث افزایش سرعت اجرا و کاهش پرت مصالح میشود.
سیستم قالببندی اتوکلایمینگ (Auto-Climbing Formwork)
سیستم اتوکلایمینگ، نسخه پیشرفتهای از قالب لغزنده است که به صورت خودبالابر عمل میکند. این سیستم برای پروژههای بلندمرتبه با ارتفاع زیاد مناسب است و با مکانیزم هیدرولیکی، عملیات بالاروی قالب را بدون نیاز به تجهیزات خارجی انجام میدهد.
تفاوت قالب لغزنده و قالب بالارونده (Comparison with Climbing Form)
اگرچه قالب لغزنده و قالب بالارونده هر دو برای سازههای بلندمرتبه استفاده میشوند، اما تفاوت اصلی آنها در نحوه حرکت و اجرای بتنریزی است. قالب لغزنده به صورت پیوسته و بدون توقف بالا میرود، در حالی که قالب بالارونده مرحلهای عمل کرده و نیاز به تجهیزات جانبی برای جابجایی دارد. این تفاوت باعث میشود قالب لغزنده برای سرعت و یکنواختی سطح بتن برتری داشته باشد.
مزایا و معایب استفاده از قالب لغزنده
سیستم قالب لغزنده، با توجه به طراحی پیشرفته و مکانیزم حرکت پیوسته، گزینهای ایدهآل برای پروژههای بلندمرتبه و صنعتی است. با این حال، بررسی مزایا و محدودیتها به تصمیمگیری بهتر پیمانکاران کمک میکند.
مزایای سیستم قالب لغزنده
استفاده از سیستم قالب لغزنده باعث افزایش سرعت اجرای پروژه، کاهش هزینههای نیروی انسانی و مصالح اضافی و ارتقای کیفیت سطح بتن میشود. این سیستم امکان بتنریزی پیوسته و کنترل دقیق ضخامت و صاف بودن سطح بتن را فراهم میکند. همچنین، با توجه به سازوکار دقیق و هماهنگ، خطرات ایمنی کاهش یافته و بهرهوری پروژه افزایش مییابد. سیستم قالب بالا رونده نیز میتواند در پروژههای مشابه جایگزین مناسبی باشد و انعطاف بالایی در انواع سازههای عمودی ارائه دهد.
چالشها و محدودیتهای استفاده از قالب لغزنده
با وجود تمام مزایا، سیستم قالب لغزنده ممکن است با چالشهایی مواجه شود. نصب و راهاندازی آن نیازمند تخصص و آموزش دقیق است و هزینه اولیه تجهیزات نسبت به قالبهای سنتی بالاتر است. علاوه بر این، شرایط محیطی مانند باد و باران میتواند بر روند بتنریزی تأثیر بگذارد. در چنین شرایطی، استفاده از سیستم قالب بالا رونده ممکن است راهکار جایگزین مناسبتری باشد، زیرا قابلیت تنظیم و ایمنی بیشتری در پروژههای با ارتفاع زیاد ارائه میدهد.
اجزای سیستم قالب لغزنده
سیستم قالب لغزنده از اجزای مختلفی تشکیل شده است که هر کدام نقش مهمی در تضمین کیفیت بتنریزی و ایمنی پروژه دارند. شناخت دقیق این اجزا به مهندسان و پیمانکاران کمک میکند تا عملیات قالببندی با دقت بالا و ایمنی کامل انجام شود و در پروژههای بزرگ و صنعتی، از جمله اجرای سیستم قالب بندی دیوار، بهرهبرداری بهینه صورت گیرد.
قالب بدنه (Form Panels)
قالب بدنه اصلیترین جزء سیستم است که شکل و اندازه سازه را تعیین میکند. این قالبها معمولاً از فولاد مقاوم یا آلومینیوم ساخته شده و قابلیت تنظیم دقیق دارند تا سطح بتن پس از اجرا کاملاً صاف و یکنواخت باشد.
یوغها و پشتبندها
یوغها و پشتبندها وظیفه نگهداشتن قالب بدنه و انتقال نیروهای بتن تازه را بر عهده دارند. این اجزا باعث پایداری ساختار قالب در طول بتنریزی میشوند و از هرگونه انحراف یا لرزش جلوگیری میکنند.
جک هیدرولیکی (Hydraulic Jack System)
جکهای هیدرولیکی، حرکت پیوسته قالبها را ممکن میسازند و سرعت اجرای پروژه را افزایش میدهند. این سیستم باعث میشود قالب به صورت کنترلشده بالا رود و فرآیند بتنریزی بدون توقف و یکنواخت انجام شود.
سکوی کار و طوقهها
سکوی کار و طوقهها امکان دسترسی ایمن برای پرسنل را فراهم میکنند. این اجزا علاوه بر ایمنی، به تسهیل نصب و باز کردن قالبها کمک کرده و زمان اجرای پروژه را کاهش میدهند.
کاربردهای قالب لغزنده در پروژههای بتنی
استفاده از قالب لغزنده در پروژههای بتنی صنعتی و شهری، انقلابی در سرعت، دقت و کیفیت اجرا ایجاد کرده است. این سیستم به مهندسان و پیمانکاران امکان میدهد بتنریزی سازههای عمودی با ارتفاع زیاد را به صورت پیوسته و کنترلشده انجام دهند. از طریق حرکت هماهنگ قالبها، امکان کاهش پرت مصالح، یکنواختی سطح بتن و بهبود زمان اجرای پروژه فراهم میشود. سیستم قالب لغزنده همچنین باعث افزایش ایمنی پرسنل میشود، زیرا بخش اعظم عملیات در قالب مکانیزه و با حداقل تماس مستقیم با بتن تازه انجام میگیرد. بهرهگیری از این تکنولوژی در سازههایی مانند برجها و سیلوها، تاثیر مستقیمی بر کاهش هزینهها و صرفهجویی در زمان اجرای پروژه دارد.
یکی دیگر از مزایای کلیدی استفاده از قالب لغزنده، قابلیت یکپارچهسازی با سیستمهای پیشرفته مانند سیستم قالب بالا رونده و اتوکلایمینگ است. این ترکیب تکنولوژیها امکان اجرای پروژههای بسیار بلندمرتبه با ایمنی بالا و کمترین خطا را فراهم میکند. همچنین، قالب لغزنده به گونهای طراحی شده است که بتواند با انواع بتن و شرایط محیطی مختلف سازگار باشد. این انعطافپذیری باعث شده است که استفاده از قالب لغزنده در پروژههای شهری و صنعتی به یک استاندارد مطلوب و اقتصادی تبدیل شود و بسیاری از شرکتهای ساختمانی به آن به چشم سرمایهگذاری بلندمدت نگاه کنند.
ساخت سیلو و برجهای ذخیرهسازی
قالب لغزنده برای ساخت سیلوها و برجهای ذخیرهسازی، گزینهای بینظیر است. این سیستم امکان بتنریزی پیوسته و کنترل دقیق ضخامت دیوارها را فراهم میکند. سطح داخلی سیلو با استفاده از قالب لغزنده کاملاً صاف و یکدست خواهد بود که تاثیر مستقیم بر دوام و عملکرد سازه دارد. استفاده از سیستم قالب لغزنده در چنین پروژههایی موجب کاهش نیروی انسانی مورد نیاز، کاهش هزینههای اضافی و افزایش سرعت اجرا میشود. به دلیل حرکت پیوسته قالب، فرآیند بتنریزی بدون توقف و با حداقل خطا انجام میشود و از ایجاد ترکهای احتمالی جلوگیری میگردد.
قالب لغزنده همچنین امکان همگامسازی با سیستمهای هیدرولیکی و اتوکلایمینگ را دارد که در ساخت برجهای ذخیرهسازی بلند، به افزایش ایمنی و دقت کمک میکند. سیستم قالب بالا رونده میتواند در پروژههای بسیار مرتفع جایگزین مناسبی باشد و انعطاف بیشتری در تطبیق با ارتفاع و شکل هندسی سیلو ارائه دهد. این ترکیب فناوریها، هم از نظر اقتصادی و هم از نظر فنی، بهترین نتیجه را برای پروژههای ذخیرهسازی صنعتی فراهم میآورد و سرمایهگذاری روی این سیستمها به معنای اجرای پایدار و با کیفیت بالا در بلندمدت است.
اجرای هسته مرکزی برجها و آسانسورها
در ساخت برجهای مرتفع، اجرای هسته مرکزی و بخشهای آسانسور از حساسترین مراحل است. استفاده از قالب لغزنده امکان اجرای بتنریزی پیوسته و کنترل دقیق ارتفاع و ابعاد هسته را فراهم میکند. این فرآیند باعث افزایش یکنواختی دیوارهها و کاهش احتمال انحراف سازه میشود. قالب لغزنده با طراحی دقیق و سیستم هیدرولیکی، سرعت اجرای پروژه را بالا برده و از خطرات ناشی از عملیات سنتی و توقفهای مکرر جلوگیری میکند. همچنین، کاهش نیروی انسانی مستقیم مورد نیاز، باعث افزایش ایمنی و صرفهجویی در هزینههای پروژه میشود.
همگامسازی قالب لغزنده با سیستم قالب بالا رونده یا اتوکلایمینگ، اجرای هسته مرکزی برجها و آسانسورها را بهینه میکند. این ترکیب فناوریها، امکان سازگاری با ارتفاعهای بسیار بلند، کاهش خطاهای اجرایی و تضمین کیفیت سطح بتن را فراهم میآورد. استفاده از قالب لغزنده در این پروژهها باعث میشود که زمان اجرا کوتاهتر شود و هماهنگی بین مراحل مختلف بتنریزی و نصب سازه بهبود یابد. علاوه بر این، انعطافپذیری سیستم امکان اجرای انواع اشکال هندسی هستهها را نیز فراهم میکند.
اجرای پایه پلها و سازههای عمودی
قالب لغزنده برای اجرای پایه پلها و سازههای عمودی، یکی از بهترین راهکارها است. این سیستم امکان حرکت پیوسته قالبها را فراهم میکند و باعث افزایش سرعت بتنریزی و کاهش پرت مصالح میشود. همچنین، سطح بتن نهایی صاف و یکنواخت خواهد بود که باعث افزایش دوام و کیفیت سازه میشود. استفاده از قالب لغزنده، به ویژه در پروژههای بزرگ و صنعتی، کاهش چشمگیر نیروی انسانی و هزینههای مربوطه را به همراه دارد.
با ترکیب قالب لغزنده با سیستم قالب بالا رونده و اتوکلایمینگ، امکان اجرای سازههای عمودی پیچیده و مرتفع فراهم میشود. این سیستمها با هم کار میکنند تا عملیات بتنریزی ایمن، سریع و دقیق انجام شود و کیفیت نهایی پروژه تضمین گردد. این روش به مهندسان و پیمانکاران اجازه میدهد که با کنترل کامل روی ارتفاع، ابعاد و شکل هندسی پایهها، سازهای پایدار و مطابق با استانداردهای بینالمللی بسازند و از نظر اقتصادی نیز بهینه عمل کنند.

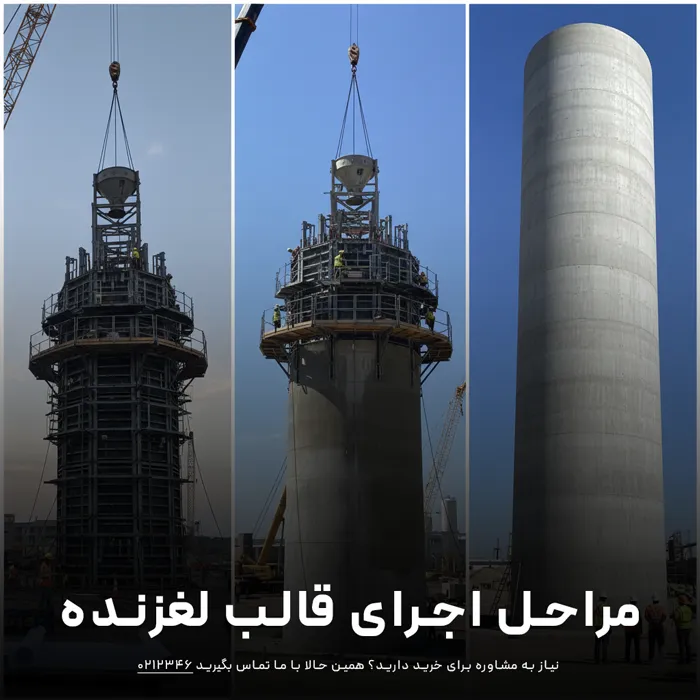

مراحل اجرای قالب لغزنده
اجرای موفق یک پروژه با سیستم قالب لغزنده نیازمند برنامهریزی دقیق، مهارت فنی و کنترل کامل مراحل کار است. رعایت استانداردهای اجرا و مدیریت صحیح تجهیزات، باعث افزایش کیفیت بتنریزی و کاهش خطاهای ساخت میشود. در این بخش، نحوه اجرای قالب لغزنده و مراحل قالببندی لغزان به تفصیل بررسی میشود.
آمادهسازی و نصب قالبها
اولین مرحله شامل بررسی طراحی سازه، تراز و تثبیت محل نصب قالبها است. قبل از بتنریزی، قالبها بر اساس نقشههای اجرایی نصب و تراز میشوند تا اطمینان حاصل شود که سیستم در طول اجرای پروژه به صورت عمودی و پیوسته حرکت خواهد کرد. کنترل دقیق تراز و پایداری قالبها، تضمینکننده کیفیت سطح بتن و ایمنی پرسنل است. در این مرحله، تمام اجزای قالب از جمله قالب بدنه، یوغها، پشتبندها و جکهای هیدرولیکی بررسی شده و به صورت هماهنگ نصب میشوند.
بتنریزی و حرکت پیوسته قالبها
پس از نصب و اطمینان از تراز سیستم، مرحله بتنریزی آغاز میشود. قالب لغزنده به صورت پیوسته بالا میرود و بتن تازه به طور همزمان ریخته و متراکم میشود. این حرکت پیوسته و کنترلشده، از ایجاد لایههای سرد و ترکهای احتمالی جلوگیری میکند. بهرهگیری از جکهای هیدرولیکی و سیستمهای خودبالابر باعث میشود فرآیند بالاروی پیوسته به صورت دقیق و ایمن انجام شود. کنترل کیفیت در حین بتنریزی شامل بررسی ضخامت دیوارهها، تراز و صاف بودن سطح بتن است تا سازه نهایی از کیفیت مطلوب برخوردار باشد.
تکمیل و برداشت قالبها
پس از اتمام بتنریزی و رسیدن بتن به مقاومت اولیه، قالبها به آرامی باز میشوند و برای استفاده در مراحل بعدی یا پروژههای دیگر آماده میشوند. در طول این مرحله نیز کنترل کیفیت ادامه دارد و اطمینان حاصل میشود که هیچ آسیبی به سطح بتن وارد نشده است. رعایت دقیق مراحل اجرا، هماهنگی بین تیمها و استفاده از تجهیزات مکانیزه، کلید موفقیت در اجرای پروژه با سیستم قالب لغزنده است و موجب صرفهجویی در زمان و کاهش هزینهها میشود.
هزینه و عوامل مؤثر بر قیمت قالب لغزنده
هزینه اجرای پروژه با سیستم قالب لغزنده تحت تأثیر عوامل متعددی قرار دارد. قیمت قالب لغزنده و هزینههای مرتبط به پروژه به پارامترهایی مانند ارتفاع سازه، نوع سیستم مورد استفاده (افقی یا عمودی)، تجهیزات هیدرولیکی، کیفیت مصالح و پیچیدگی هندسی سازه بستگی دارد. انتخاب قالب مناسب و هماهنگی آن با نیازهای پروژه میتواند تاثیر مستقیم بر صرفهجویی در هزینهها و زمان اجرا داشته باشد.
عوامل مؤثر بر قیمت و هزینه قالب لغزان
ارتفاع سازه، یکی از مهمترین عوامل تعیینکننده هزینه است؛ هرچه ارتفاع پروژه بیشتر باشد، نیاز به قالب و تجهیزات هیدرولیکی پیشرفتهتر و نیروی انسانی متخصص افزایش مییابد. نوع سیستم قالب، شامل افقی، عمودی و سیلو، نیز بر میزان قالب و تجهیزات مورد نیاز و در نتیجه بر هزینه اجرای قالب لغزنده تاثیر میگذارد. علاوه بر این، شرایط محیطی و پیچیدگی هندسی سازه، انتخاب نوع قالب و سیستم کنترل کیفیت را تعیین میکند و هزینه نهایی پروژه را تغییر میدهد.
تاثیر تجهیزات و تخصص تیم اجرایی بر قیمت
استفاده از جکهای هیدرولیکی و سیستمهای خودبالابر، که جزو تجهیزات اصلی قالب لغزنده هستند، بر افزایش دقت و سرعت اجرای پروژه تاثیر دارند اما هزینه اولیه آنها بالاتر است. همچنین، تجربه و مهارت تیم اجرایی در نصب، تراز و بتنریزی، به کاهش خطرات و کاهش هزینههای اضافی کمک میکند. انتخاب صحیح تجهیزات و بهرهگیری از تیم متخصص، هم از نظر اقتصادی و هم از نظر کیفی، تاثیر مستقیم بر قیمت قالب لغزنده و موفقیت پروژه دارد.
چرا شرکت بوذرجمهر را برای اجرای قالب لغزنده انتخاب کنیم؟
شرکت بوذرجمهر به عنوان یکی از پیشگامان صنعت قالببندی در ایران و بزرگترین شرکت قالبسازی ایران شناخته میشود. این شرکت با برخورداری از کارخانه تولید قالب فلزی در کاشان، قادر است انواع سیستمهای قالب لغزنده و سایر قالبهای بتن را با کیفیت بالا و استانداردهای بینالمللی تولید و تأمین کند. انتخاب بوذرجمهر به معنای اطمینان از کیفیت، دقت و دوام محصولات است و تضمینی برای اجرای موفق پروژههای ساختمانی و صنعتی خواهد بود.
سابقه طولانی شرکت در اجرای پروژههای بزرگ، شامل برجهای بلندمرتبه، سیلوها، پلها و سازههای صنعتی، باعث شده است که مشتریان و پیمانکاران در سراسر ایران و کشورهای منطقه، این برند را به عنوان شریک مطمئن خود انتخاب کنند. تیم مهندسی حرفهای و کارشناسان فنی شرکت، با ارائه مشاوره تخصصی و پشتیبانی کامل در طول پروژه، باعث افزایش سرعت، ایمنی و دقت اجرای قالب لغزنده میشوند و تجربهای حرفهای و بدون مشکل برای کارفرمایان فراهم میآورند.
نتیجهگیری
سیستم قالب لغزنده، تکنولوژی پیشرفتهای است که اجرای پروژههای بلندمرتبه و صنعتی را با سرعت، دقت و ایمنی بالا ممکن میسازد. در این صفحه با انواع سیستمهای قالب لغزنده، اجزا، مزایا و معایب، کاربردها، مراحل اجرای پروژه و عوامل مؤثر بر هزینه آشنا شدیم. انتخاب قالب مناسب و استفاده از تجهیزات پیشرفته، تضمینکننده کیفیت و دوام سازه خواهد بود.
برای دریافت مشاوره تخصصی و سفارش سیستم قالب لغزنده، با کارشناسان ما تماس بگیرید: 0212346. تیم فنی شرکت بوذرجمهر آماده ارائه راهکارهای بهینه و پشتیبانی کامل در تمامی مراحل پروژه شما است.
