در مهندسی عمران مدرن، اجرای پروژههای زیرزمینی و تونلسازی، چه برای توسعه زیرساختهای شهری نظیر شبکههای مترو و چه برای انتقال منابع حیاتی مانند آب و انرژی، نیازمند دقت، سرعت و دوام بینظیر است و در این میان، قالب تونل لاینینگ نقشی حیاتی و محوری در تضمین کیفیت نهایی پوشش داخلی تونل ایفا میکند؛ این پوشش که بهعنوان لاینینگ نهایی شناخته میشود، وظیفه افزایش مقاومت سازه در برابر فشارهای زمین، پایداری طولانیمدت و بهویژه آببندی کامل را بر عهده دارد و بدون یک سیستم قالببندی دقیق و قدرتمند، دستیابی به این اهداف تقریباً ناممکن خواهد بود؛ سیستم قالب لاینینگ، در واقع، اسکلت فلزی متحرکی است که هندسه دقیق مقطع تونل را در مقاطع تکراری با تلرانسهای بسیار محدود ایجاد میکند و تأثیر مستقیمی بر سرعت پیشروی کار، کاهش زمان توقف پروژه و همچنین بهبود چشمگیر دوام بتن دارد، زیرا قابلیت تحمل فشارهای بالای بتن تازه ریخته شده را در زمان کیورینگ اولیه فراهم میآورد.
به دلیل اهمیت استراتژیک این تجهیزات در پروژههای بزرگ ملی، انتخاب سازنده مناسب که توانایی طراحی و ساخت این سازههای عظیم و پیچیده را داشته باشد، امری ضروری است؛ در همین راستا، گروه صنعتی بوذرجمهر با تکیه بر دانش مهندسی عمیق، تجربهای طولانی در زمینه تولید قالبهای فلزی و بهویژه ساخت تجهیزات سنگین تونلسازی، خود را بهعنوان یک شریک تخصصی و قابلاعتماد در این حوزه معرفی مینماید و آمادگی کامل برای طراحی، تولید و پشتیبانی از پیشرفتهترین سیستمهای قالب تونل لاینینگ را دارا است.
قالب تونل لاینینگ چیست؟

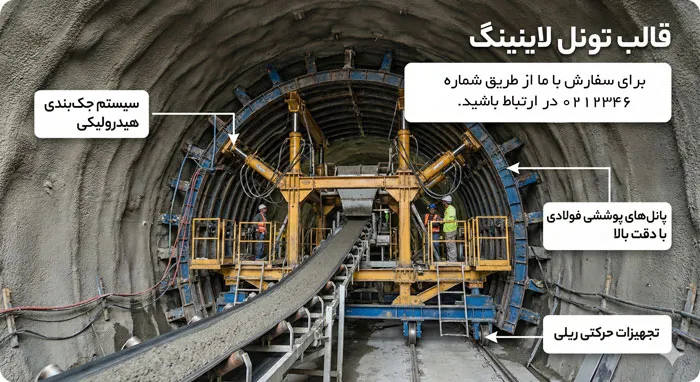

لاینینگ تونل به لایه پوششی نهایی و دائمی اطلاق میشود که پس از حفاری و اجرای نگهداریهای موقت (مانند شاتکریت و آرماتوربندی)، بهمنظور تأمین مقاومت طولانیمدت، افزایش پایداری سازه و مهمتر از همه، ایجاد یکلایه آببند غیرقابل نفوذ در داخل تونل اجرا میگردد؛ این پوشش نهایی، که اغلب از جنس بتن مسلح است، وظیفه دارد تا تونل را در برابر تغییر شکلهای ناشی از تنشهای زمین، فرسایش و نفوذ آبهای زیرزمینی محافظت نماید. قالب تونل لاینینگ در حقیقت، یک سازه فلزی سنگین و فوق دقیق است که از بخشهای متعددی شامل فریمهای اصلی، پانلهای پوششی فولادی، سیستمهای جکبندی هیدرولیکی و تجهیزات حرکتی (مانند ریل و چرخ) تشکیل شده است و وظیفه اصلی آن شکلدهی به مقطع نهایی تونل با دقت بسیار بالا است.
این سیستمهای قالببندی به دلیل ماهیت کارکردی خود که شامل تکرار پیدرپی فرآیند بتنریزی در طول تونل است، باید قادر به تحمل هزاران بار استفاده بدون تغییر شکل هندسی باشند؛ این قالبها در طیف گستردهای از پروژهها، از جمله تونلهای مترو که نیازمند دقت ابعادی بالا هستند، تونلهای جادهای و ریلی که ابعاد بزرگتری دارند و تونلهای انتقال آب و فاضلاب با مقاطع دایرهای یا نعلاسبی، بهکار گرفته میشوند و اجرای موفقیتآمیز لاینینگ بدون حضور این قالبهای تخصصی غیرممکن خواهد بود؛ تفاوت عمده این سیستم با سیستمهای ساختمانی مانند قالب تونل فرم که معمولاً برای ساخت سازههای مسکونی بتنی یکپارچه استفاده میشود، در مقیاس، قابلیت تحمل بار و مکانیزم حرکت و نصب آن در محیط محدود و خاص تونل است که نیازمند طراحی پیچیدهتر و فولادهای با مقاومت بالاتر است.
کاربردهای قالب تونل لاینینگ
استفاده از قالبهای لاینینگ تونل محدود به یک حوزه خاص نیست، بلکه در تمامی پروژههای زیرزمینی بزرگ و متوسط که در آنها لاینینگ دائمی بتنی موردنیاز است، کاربرد دارند و هر مقطع و هر پروژهای، نیازمند طراحی سفارشی برای قالب خود میباشد؛ یکی از مهمترین کاربردها، در ساخت تونلهای شهری و بهویژه شبکههای گسترده مترو است که در آنها، علاوه بر پایداری، سطح نهایی قالب باید صاف و آماده برای نصب تجهیزات تأسیساتی و ریلگذاری باشد و دقت بالای قالب در این پروژهها تضمینکننده تراز بودن خطوط حرکتی است. کاربرد دیگر این قالبها در تونلهای بزرگ جادهای و ریلی است که معمولاً دارای مقاطع نعلاسبی یا کمانی بزرگتری هستند و قالب باید توانایی انتقال و مونتاژ سریع در دهانههای عریض را داشته باشد، مسئلهای که مستقیماً بر روی ایمنی و سرعت تکمیل شریانهای حیاتی حملونقل اثر میگذارد.
علاوه بر این موارد، در تونلهای انتقال آب، شبکههای فاضلاب شهری و همچنین نیروگاههای زیرزمینی که در آنها آببندی در اولویت قرار دارد، استفاده از قالبهای لاینینگ ضروری است تا با ایجاد سطحی متراکم و بدون درز، از نفوذ و فرسایش جلوگیری شود. در نهایت، در سازههای زیرزمینی صنعتی و برخی تونلهای معدنی نیز، این قالبها برای تثبیت دائمی و ایمنسازی محیط کار و بهرهبرداری مورداستفاده قرار میگیرند و تضمینکننده عملکرد طولانیمدت و بدون مشکل سازه در برابر شرایط سخت زمینشناسی خواهند بود.
مزایای قالب تونل لاینینگ
استفاده از سیستمهای پیشرفته قالب تونل لاینینگ، مزایای متعددی را برای مدیران پروژه، پیمانکاران و در نهایت برای کیفیت نهایی سازه به همراه میآورد که این مزایا، سیستمهای قالب صنعتی را به گزینهای اقتصادیتر و مهندسیتر نسبت به روشهای سنتی تبدیل میکند. این قالبها در مرحله اول، منجر به ایجاد یک سطح صاف، یکنواخت و بادوام در پوشش داخلی تونل میشوند که این ویژگی نه تنها از نظر بصری حائز اهمیت است، بلکه برای جریان سیالات در تونلهای آبرسانی و یا نصب آسانتر تجهیزات در تونلهای مترو بسیار حیاتی است. ثانیاً، به دلیل طراحی ماژولار و مکانیزمهای حرکتی دقیق، این سیستمها بهطور چشمگیری سرعت بتنریزی در مقاطع تکراری را افزایش میدهند.
این افزایش سرعت ناشی از سیکل کاری سریع، شامل باز و بسته شدن قالب و انتقال آن به سکشن بعدی است که زمان توقف بین بتنریزیهای متوالی را به حداقل میرساند و این امر مستقیماً در کاهش زمان کل پروژه و صرفهجویی در هزینههای بالاسری مؤثر است. یکی از مهمترین ویژگیهای این قالبها، دقت هندسی بسیار بالایی است که در طولانیترین تونلها نیز حفظ میشود و از هرگونه تغییر شکل مقطع، اعوجاج یا عدم انطباق قطعات جلوگیری مینماید، زیرا تمامی اجزا در کارخانه با ماشینآلات دقیق CNC ساخته میشوند. علاوه بر این، استفاده از این سیستمها به دلیل جلوگیری از نشت شیره بتن و کنترل دقیق ضخامت لاینینگ، به کاهش قابلتوجه پرت بتن و در نتیجه بهبود کیفیت نهایی سازه و افزایش مقاومت آن در برابر عوامل محیطی کمک میکند. در نهایت، امکان یکپارچهسازی سیستم قالب با جکهای هیدرولیکی، فرایند باز و بسته شدن قالب را کاملاً خودکار، سریع و ایمن میسازد و نیاز به دخالت دستی و نیروی انسانی را در این بخش حساس از کار به حداقل میرساند.
مشخصات فنی قالب لاینینگ تونل
طراحی و ساخت قالب لاینینگ تونل یک فرایند مهندسی پیچیده است که باید توانایی تحمل بارهای عظیم فشار بتن تازه و تکرار سیکل کاری را برای صدها متر تونل داشته باشد، لذا مشخصات فنی این قالبها بر اساس اصول سازهای و متریالی دقیق تعریف میشوند. در ساخت پانلها و فریمهای اصلی این قالبها، از فولادهای با کیفیت بالا، عمدتاً از نوع ST37 یا در مواردی که نیاز به مقاومت بیشتری در برابر تنشها و عمر طولانیمدت وجود دارد از فولادهای با استحکام بالاتر مانند ST52 استفاده میشود که این انتخاب متریالی، تضمینکننده مقاومت کافی قالب در برابر خمش و تغییر شکل است. تمامی اجزای قالب پیش از تحویل با یک پوشش ضدزنگ صنعتی و مقاوم در برابر رطوبت و عوامل شیمیایی محیط تونل پوشانده میشوند تا دوام و عمر مفید قالب افزایش یابد و این سازه توانایی تحمل فشار جانبی بتن در تونلهای بزرگ که گاه به چندین تن بر مترمربع میرسد را دارا باشد.
ازآنجاکه هندسه تونلها معمولاً منحنی و غیرخطی است، طراحی این قالبها به طور کامل مبتنی بر نرمافزارهای سهبعدی پیشرفته انجام میگیرد و هر بخش از قالب به صورت اختصاصی برای مقطع خاص پروژه طراحی میشود تا قابلیت تنظیم دقیق انحنا و شعاع بر اساس نقشههای اجرایی پروژه فراهم گردد. این قالبها را میتوان در نسخههای مختلف تولید کرد که شامل نسخه هیدرولیکی است که مکانیزم باز و بسته شدن و تنظیم آن کاملاً خودکار است، یا نسخههای ریلدار برای تونلهای طولانی که امکان حرکت سریع قالب با استفاده از سیستمهای کشنده را فراهم میسازند، و یا نسخههای چندبخشی برای تونلهایی با مقاطع متغیر یا بسیار بزرگ که امکان مونتاژ و دمونتاژ آسانتر را فراهم میآورد.
مراحل اجرای لاینینگ تونل
اجرای لاینینگ تونل یک سیکل کاری منسجم و مهندسیشده است که با هدف رسیدن به بالاترین سرعت پیشروی با حفظ کیفیت بتن اجرا میشود و شامل مراحل متوالی و دقیقی است که باید تحت نظارت فنی کامل صورت پذیرد. این فرایند با آمادهسازی بستر و کنترل دقیق تراز تونل در سکشن موردنظر آغاز میشود؛ در این مرحله، تمامی آرماتوربندیهای موردنیاز اجرا شده و محل دقیق قرارگیری قالب با توجه به ترازهای نقشهبرداریشده تعیین میگردد تا از هرگونه خطا در انحنا و ضخامت لاینینگ جلوگیری شود. سپس، قالب لاینینگ بهصورت طولی و مرحلهای در محل خود مونتاژ و تثبیت میشود؛ این تثبیت با استفاده از جکهای مکانیکی یا هیدرولیکی بسیار قوی صورت میگیرد که وظیفه دارند قالب را در برابر فشارهای هیدرواستاتیک بتن در حالت کاملاً ثابت و بدون تغییر شکل حفظ نمایند.
پسازاین مرحله، بتنریزی بهصورت یکپارچه و کنترلشده از پایینترین نقطه مقطع به بالاترین نقطه (تاج تونل) انجام میشود و در طول این فرایند، پایش مستمر فشار جانبی بتن بر روی قالب و همچنین لرزش مناسب بتن برای جلوگیری از ایجاد خلل و فرج و رسیدن به تراکم حداکثری، امری حیاتی است. پس از رسیدن بتن به مقاومت اولیه کافی، که معمولاً با آزمایشهای مقاومت مشخص میشود، نوبت به باز کردن قالب میرسد که در نسخههای هیدرولیکی با یک دکمه یا اهرم صورت میگیرد و پس از باز شدن و جمع شدن جزئی قالب از سطح بتن، سیستم به محل سکشن بعدی منتقل میشود و این چرخه لاینینگ تا انتهای تونل بهصورت متوالی و با سرعت بالا تکرار میگردد تا پوشش نهایی سازه بهطور کامل تکمیل شود.
تحلیل هزینه و ارزش اقتصادی
در نگاه اول، سرمایهگذاری اولیه در خرید قالب تونل لاینینگ ممکن است در مقایسه با روشهای قالببندی موقت سنتی یا چوبی، هزینهبر به نظر برسد، اما یک تحلیل اقتصادی مبتنی بر طول عمر پروژه و کارایی سیستم نشان میدهد که استفاده از قالب صنعتی دقیقترین و اقتصادیترین روش در بلندمدت است. دلیل اصلی این برتری اقتصادی، قابلیت استفاده چندباره این قالبها در طول پروژه است؛ درحالیکه قالبهای چوبی یا موقت پس از چند بار استفاده غیرقابل استفاده میشوند، قالبهای فولادی با نگهداری مناسب میتوانند برای صدها سیکل بتنریزی در طول چندین کیلومتر تونل مورداستفاده قرار گیرند که این امر به معنی تقسیم هزینه اولیه بر تعداد زیادی از مقاطع است و در نتیجه، هزینه قالببندی هر متر طول تونل را بهشدت کاهش میدهد.
علاوه بر این، سرعت بالای پیشروی که این سیستمها فراهم میکنند، منجر به کاهش چشمگیر زمان کل پروژه میشود و این صرفهجویی زمانی، در پروژههای بزرگ زیربنایی به معنای کاهش هزینههای بالاسری، جریمههای تأخیر و بهرهبرداری سریعتر از سازه است که ارزش اقتصادی بسیار بالایی دارد. صرفهجویی در نیروی انسانی به دلیل مکانیزمهای خودکار باز و بسته شدن و انتقال، کاهش نیاز به پرداخت نهایی سطح بتن به دلیل صافی و دقت بالای قالب، و همچنین کاهش پرت مصالح، همگی عواملی هستند که مجموع هزینههای پروژه را بهطور قابلتوجهی پایین میآورند و اثبات میکنند که قالب تونل لاینینگ یک سرمایهگذاری بلندمدت با بازدهی بالا در صنعت ساختوساز زیرزمینی است.
چرا خرید قالب تونل لاینینگ از گروه صنعتی بوذرجمهر؟
انتخاب سازنده مناسب برای قالب تونل لاینینگ، مستقیماً بر روی موفقیت، ایمنی و جدول زمانی پروژه شما تأثیر میگذارد و در این زمینه، گروه صنعتی بوذرجمهر با سابقه درخشان در تولید تجهیزات سنگین و تخصصی، بهعنوان بهترین انتخاب برای نیازهای شما شناخته میشود. تخصص ما صرفاً به قالب محدود نمیشود، بلکه ما با تکیه بر تجربه وسیع در حوزه ساخت اسکلت فلزی سازههای پیچیده و سنگین، توانمندی بینظیری در تولید سازههای فلزی بزرگ با دقت بالا داریم که این تجربه به طور مستقیم در کیفیت و دوام قالبهای تونلی ما منعکس میگردد. ما هر قالب تونل لاینینگ را به صورت کاملاً سفارشی و متناسب با مقطع دقیق تونل پروژه شما طراحی و تولید میکنیم، بهگونهای که هیچ دو قالبی کاملاً شبیه به هم نیستند و تضمین میکنیم که محصول نهایی کاملاً با تلرانسهای فنی نقشههای شما مطابقت داشته باشد. در فرایند تولید، از ماشینآلات پیشرفته CNC برای برش و خمکاری دقیق فولاد و همچنین از فرایند جوشکاری رباتیک برای اطمینان از استحکام حداکثری و یکنواختی اتصالات استفاده میشود تا محصولی با کیفیت جهانی به دست مشتری برسد.
علاوه بر سیستمهای لاینینگ، ما همچنین سیستمهای قالب تونل فرم را برای پروژههایی که ساختار یکپارچه مدنظر است، طراحی و تولید میکنیم که این نشاندهنده گستره توانمندیهای ما در حوزه قالببندی سازههای سنگین بتنی است و البته، درصورتیکه پروژه شما نیازمند تجهیزات جانبی یا قالبهای فونداسیون است، ما آماده ارائه خدمات خرید قالب بتن برای نیازهای عمومیتر سازه نیز هستیم. مهمتر از همه، تعهد ما به پشتیبانی فنی کامل از مرحله طراحی تا نصب و راهاندازی کامل سیستم قالب در سایت، به مشتریان این اطمینان را میدهد که کارشناسان ما تا پایان سیکل بتنریزی در کنار آنها خواهند بود تا مشکلات احتمالی در سریعترین زمان ممکن رفع شوند و به دلیل تولید داخلی باکیفیت و استاندارد، قیمت محصولات ما در مقایسه با نمونههای مشابه خارجی، کاملاً رقابتی و اقتصادی است و تجربه موفق ما در اجرای پروژههای تونلی بزرگ در سطح کشور، تضمینکننده توانایی ما در مدیریت ابعاد و پیچیدگیهای پروژه شماست.
درخواست مشاوره و خرید قالب تونل لاینینگ
برای دریافت قیمت، مدل مناسب تونل شما، یا ثبت سفارش ساخت قالب تونل لاینینگ، با بخش فنی گروه صنعتی بوذرجمهر تماس بگیرید. امکان طراحی، ساخت، تحویل و راهاندازی کامل سیستم لاینینگ وجود دارد. از ای رو میتوانید با ما از طریق شماره های 0212346 یا 02122056046 ارتباط برقرار کنید.
