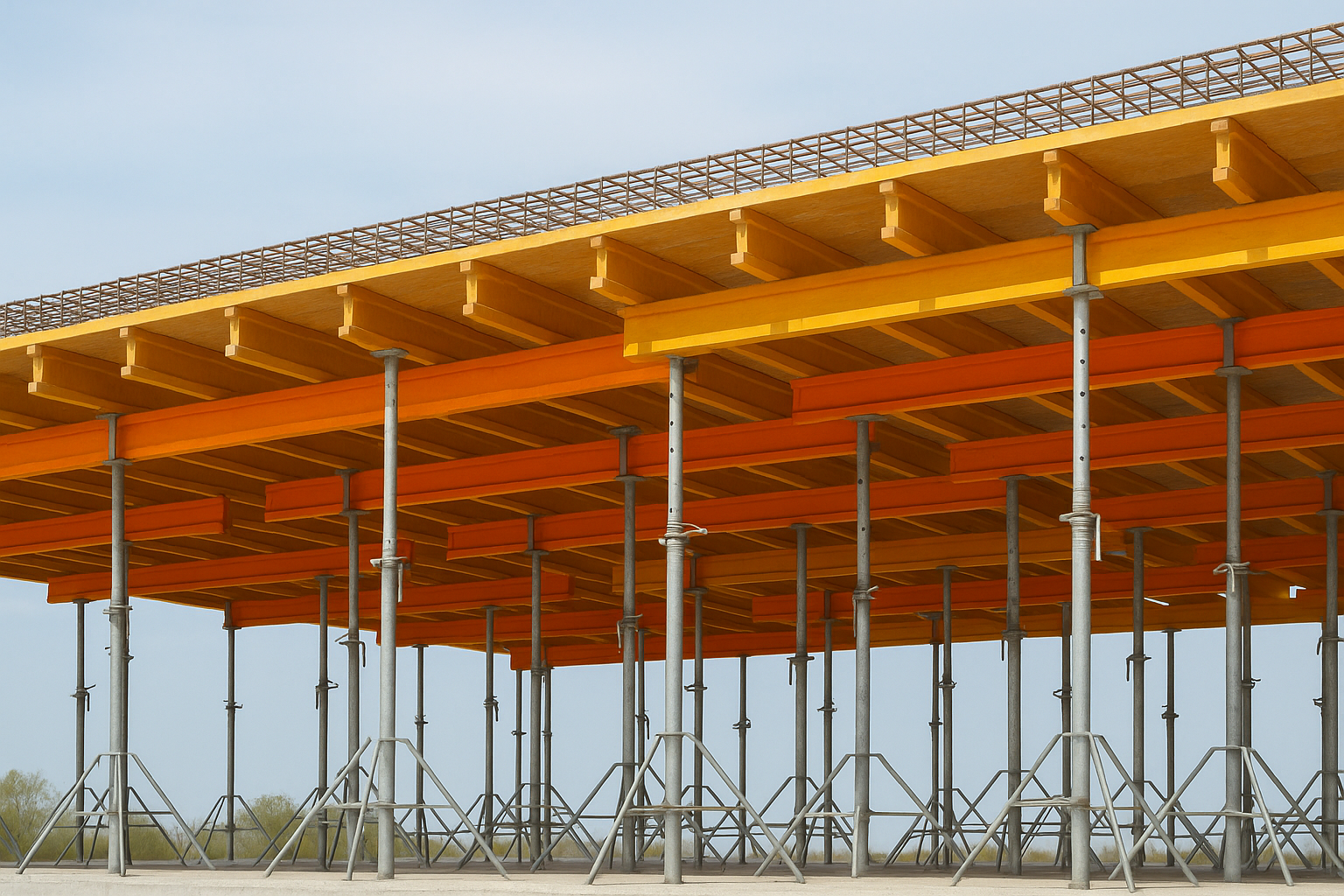

کفراژ چیست؟ تعریف مهندسی کفراژ در قالب‌بندی و اجرای سازه‌های بتنی

در دنیای مهندسی عمران و اجرای سازه‌های بتنی، واژگان تخصصی متعددی وجود دارند که درک دقیق آن‌ها مرز میان یک اجرای استاندارد و یک پروژه پرخطر را مشخص می‌کند. یکی از این مفاهیم کلیدی که اغلب توسط افراد غیرمتخصص با داربست اشتباه گرفته می‌شود، کفراژ است. اگر برای شما نیز این سوال پیش آمده است که کفراژ چیست و چه نقش حیاتی در ایستایی سازه ایفا می‌کند، باید به ریشه این کلمه بازگردیم. واژه کفراژ (Coffrage) ریشه‌ای فرانسوی دارد و در اصطلاح مهندسی ساختمان به مجموعه قالب‌ها و سیستم‌های نگه‌دارنده‌ای اطلاق می‌شود که وظیفه شکل‌دهی به بتن خمیری و تحمل بار آن تا زمان گیرش نهایی را بر عهده دارند.

در واقع، کفراژ تنها یک قالب ساده نیست، بلکه سیستمی پیچیده از مهارها، پشت‌بندها و پایه‌های اطمینان است که ایمنی فرآیند بتن‌ریزی را تضمین می‌کند. اهمیت این موضوع به حدی است که بسیاری از حوادث ساختمانی ناشی از ریزش سقف یا دفرمه شدن ستون‌ها، مستقیماً به عدم درک صحیح از اصول کفراژبندی و استفاده از تجهیزات غیراستاندارد بازمی‌گردد. گروه صنعتی بوذرجمهر به عنوان یکی از پیشگامان تولید تجهیزات قالب‌بندی و سیستم‌های حمایتی در صنعت ساختمان، همواره بر این نکته تأکید دارد که کیفیت نهایی سازه بتنی، بازتابی از کیفیت سیستم کفراژی است که برای آن انتخاب شده است.

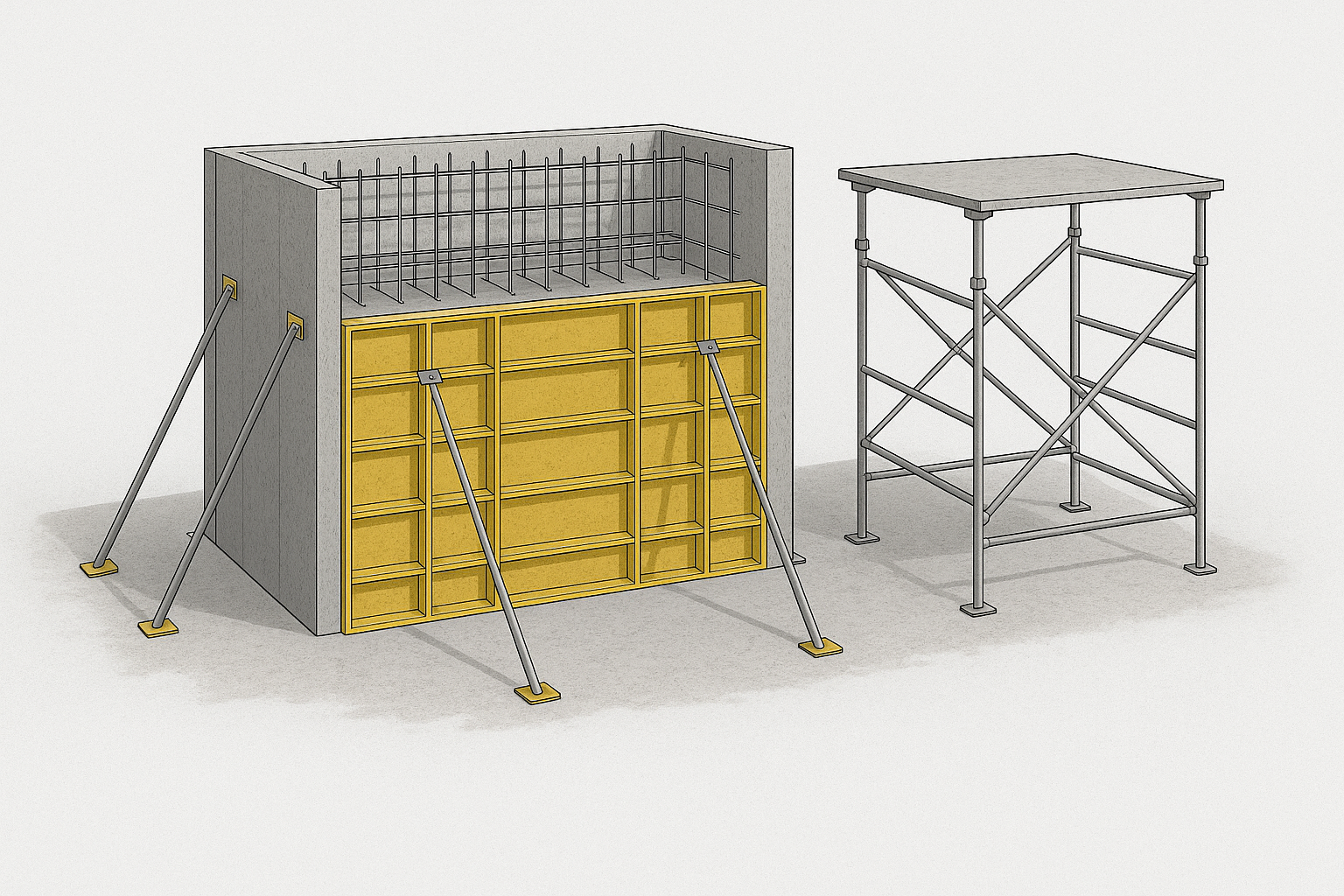

کفراژ بندی چیست و چگونه در سیستم‌های بتنی استفاده می‌شود؟

برای پاسخ دقیق‌تر به اینکه کفراژ بندی چیست، باید نگاهی به فرآیند اجرایی آن داشته باشیم. کفراژبندی عملیاتی است که طی آن، فضای لازم برای جایگذاری آرماتورها و ریختن بتن ایجاد می‌شود. این عملیات شامل نصب پنل‌های قالب (که می‌تواند فلزی، چوبی یا پلاستیکی باشد) و همچنین استقرار سیستم‌های حمایتی مانند جک‌های سقفی یا اسکافلدها است. در سیستم‌های بتنی، بتن تازه خاصیت سیال دارد و فشار هیدرواستاتیکی قابل‌توجهی به دیواره‌ها و کف قالب وارد می‌کند. اگر عملیات کفراژبندی با محاسبات دقیق مهندسی انجام نشود، قالب‌ها تحت فشار بتن از هم باز شده یا دچار اعوجاج می‌شوند که این امر منجر به ایجاد سطوح ناهموار و در بدترین حالت، تخریب کامل سازه در حین بتن‌ریزی خواهد شد. بنابراین، کفراژبندی صرفاً یک عملیات اجرایی نیست، بلکه تلفیقی از مهندسی سازه و مدیریت اجرایی است که هدف آن حفظ هندسه دقیق المان‌های سازه‌ای مطابق با نقشه‌های طراحی شده است.

کفراژ سقف چیست و چرا مهم‌ترین مرحله قبل از بتن‌ریزی سقف است؟

در میان تمامی مراحل اجرای اسکلت بتنی، اجرای سقف حساسیت ویژه‌ای دارد و سوال کفراژ سقف چیست برای بسیاری از کارفرمایان مطرح می‌شود. کفراژ سقف به مجموعه‌ای از تمهیدات موقت گفته می‌شود که وزن تیرچه‌ها، بلوک‌ها، آرماتورها و بتن خیس دال سقف را تحمل می‌کند. برخلاف ستون‌ها که قالب‌ها عمدتاً فشار جانبی را تحمل می‌کنند، در سقف‌ها نیروی ثقل و وزن مرده بار اصلی را تشکیل می‌دهند. اینجاست که اهمیت زیرسازی و شمع‌بندی (shoring) مشخص می‌شود. استفاده از جک‌های صلیبی یا سیستم‌های اسکافلد مدولار برای انتقال ایمن بار سقف به زمین یا سقف طبقه پایین، اساس کفراژ سقف را تشکیل می‌دهد. هرگونه نشست ناگهانی در پایه‌های کفراژ سقف می‌تواند منجر به ترک‌های سازه‌ای عمیق در بتن شود، حتی اگر بتن‌ریزی به اتمام رسیده باشد. بنابراین، پایداری و تراز بودن دقیق سطح کفراژ سقف، پیش‌شرط قطعی برای حصول یک سقف بتنی یکپارچه و مقاوم است.

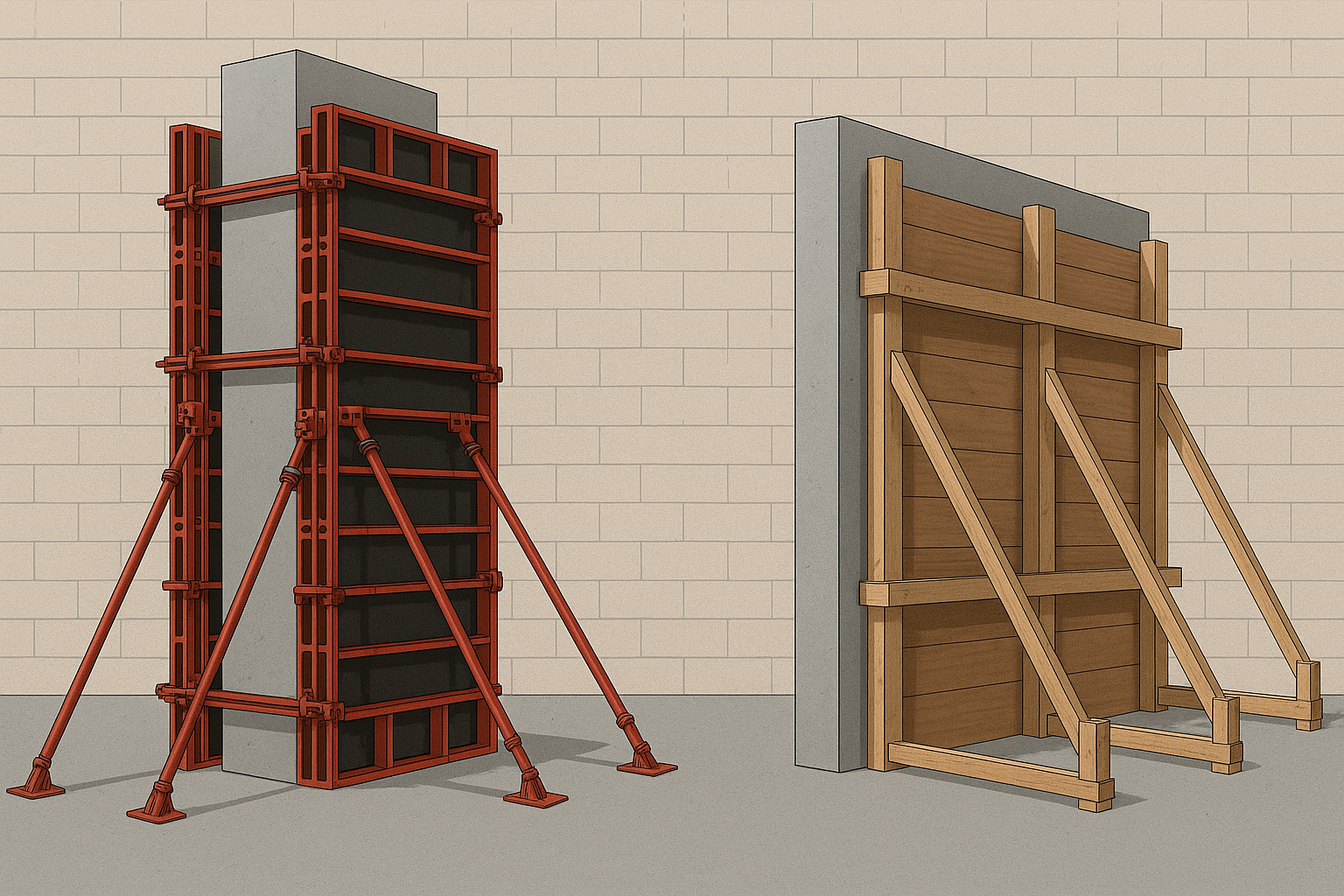

انواع کفراژ در پروژه‌های ساختمانی

تنوع پروژه‌های عمرانی، از ساختمان‌های مسکونی کوچک تا پل‌های عظیم و سدها، ایجاب می‌کند که سیستم‌های کفراژ نیز متنوع باشند. مهندسان بر اساس ارتفاع سازه، ضخامت بتن، بودجه پروژه و کیفیت سطح مورد انتظار، نوع سیستم کفراژ را انتخاب می‌کنند. این دسته‌بندی می‌تواند بر اساس جنس قالب‌ها یا نوع سیستم باربری انجام شود. شناخت دقیق انواع این سیستم‌ها به پیمانکاران کمک می‌کند تا تعادل بهینه‌ای میان هزینه، سرعت اجرا و ایمنی برقرار کنند. عدم انتخاب صحیح نوع کفراژ می‌تواند منجر به هدر رفت منابع مالی و افزایش زمان اجرای پروژه گردد.

کفراژبندی با قالب‌های فلزی

استفاده از قالب‌های فلزی یکی از رایج‌ترین روش‌ها در کفراژبندی مدرن است. این قالب‌ها به دلیل استحکام بسیار بالا، قابلیت استفاده مکرر (تکرارپذیری زیاد) و ایجاد سطح بتن صاف و صیقلی (Exposed Concrete)، گزینه محبوب پیمانکاران حرفه‌ای محسوب می‌شوند. در سیستم کفراژ فلزی، پنل‌ها با استفاده از پین و گوه یا کلمپ به یکدیگر متصل می‌شوند و سرعت مونتاژ و دمونتاژ بسیار بالایی دارند. برخلاف سیستم‌های سنتی، قالب‌های فلزی در برابر رطوبت بتن تغییر شکل نمی‌دهند و ابعاد دقیق سازه را حفظ می‌کنند. هرچند هزینه اولیه تهیه این قالب‌ها بالاتر است، اما در پروژه‌های بلندمدت و با حجم کاری بالا، به دلیل طول عمر زیاد، کاملاً مقرون‌به‌صرفه هستند.

کفراژبندی با قالب‌های چوبی

کفراژبندی چوبی، روش سنتی‌تری است که معمولاً با استفاده از تخته‌های چندلا (PlyWood) یا تخته‌های روسی و الوار انجام می‌شود. این روش انعطاف‌پذیری بالایی دارد و برای مقاطعی که شکل هندسی پیچیده و غیر استانداردی دارند، بسیار کارآمد است، زیرا چوب به راحتی قابل برش و تغییر شکل است. با این حال، اجرای کفراژ چوبی نیازمند نیروی کار نجار ماهر است و زمان بیشتری را به خود اختصاص می‌دهد. همچنین عمر مفید قطعات چوبی نسبت به فلز کمتر است و پس از چند بار استفاده دچار استهلاک می‌شوند. امروزه در پروژه‌های بزرگ، استفاده از کفراژ تمام چوبی محدود شده و بیشتر به عنوان مکمل در کنار سیستم‌های فلزی برای پر کردن کنج‌ها و نواحی خاص استفاده می‌شود.

کفراژ داربستی و کاربرد آن در ستون، تیر و پل

در پروژه‌هایی که ارتفاع سقف زیاد است (مانند تالارها، مساجد یا پل‌های بتنی) یا بار وارده از سوی دال بتنی بسیار سنگین است، جک‌های ساده پاسخگو نیستند و باید از سیستمی به نام کفراژ داربستی استفاده کرد. این سیستم در واقع شبکه‌ای از لوله‌ها و اتصالات فلزی است که یک ساختار خرپایی سه بعدی و صلب را ایجاد می‌کند. یکی از کارآمدترین انواع این سیستم‌ها، داربست‌های مدولار نظیر کاپلاک یا چکشی هستند. این سیستم‌ها بدون نیاز به بست‌های پیچ و مهره‌ای سنتی و تنها با ضربه چکش مونتاژ می‌شوند و ظرفیت باربری بسیار بالایی دارند. پیمانکارانی که در پروژه‌های سنگین فعالیت می‌کنند، با خرید داربست کاپلاک و استفاده از آن به عنوان سیستم زیرسازی (کفراژ)، نه تنها ایمنی بارگذاری را تضمین می‌کنند، بلکه سرعت پیشرفت پروژه را نیز به طرز چشمگیری افزایش می‌دهند. این ساختارهای داربستی به دلیل پایداری بالا، بهترین گزینه برای اجرای دال‌های ضخیم و پل‌های عظیم محسوب می‌شوند.

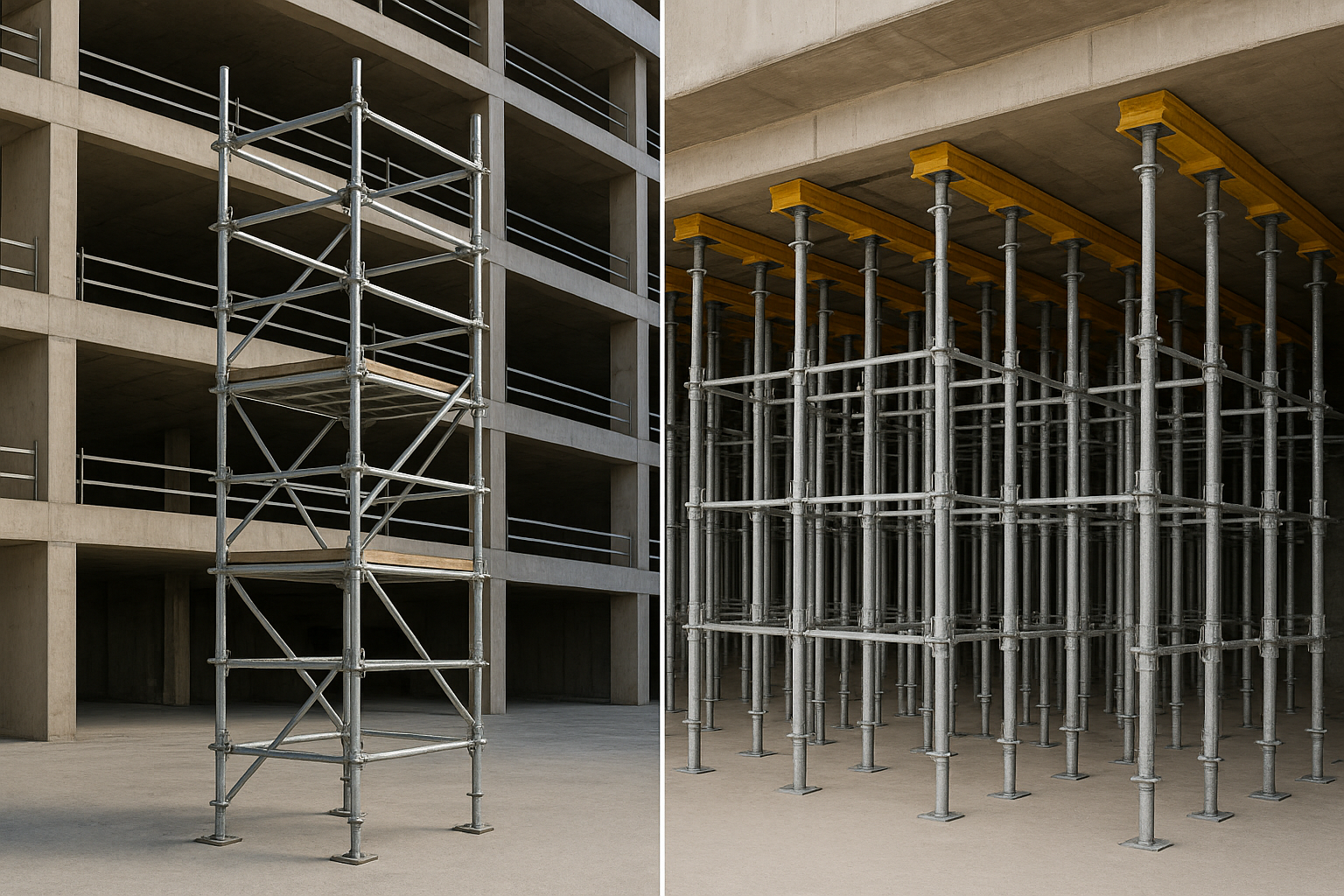

تفاوت کفراژ با داربست چیست؟

یکی از مهم‌ترین ابهاماتی که باید در مباحث فنی روشن شود، تمایز میان داربست و کفراژ است. اگرچه هر دو سیستم از لوله‌های فلزی و اتصالات مشابه تشکیل شده‌اند، اما هدف و عملکرد آن‌ها کاملاً متفاوت است. برای درک اینکه داربست فلزی چیست و چه تفاوتی با کفراژ دارد، باید به نوع باری که هر کدام تحمل می‌کنند توجه کنیم. داربست (Scaffolding) سازه‌ای موقت است که صرفاً برای ایجاد سکوی کار و دسترسی کارگران به نقاط مرتفع و نمای ساختمان طراحی می‌شود. بارهای وارده بر داربست عمدتاً وزن نفرات و ابزارآلات سبک است که به عنوان بار زنده شناخته می‌شوند. در مقابل، کفراژ (Shoring یا Formwork Support) وظیفه تحمل وزن بسیار سنگین بتن مسلح، قالب‌ها و تجهیزات بتن‌ریزی را دارد که بارهای مرده و زنده قابل‌توجهی هستند.

تفاوت عملکردی و سازه‌ای بین داربست و کفراژ

از منظر مهندسی سازه، کفراژ باید ضریب اطمینان بسیار بالاتری نسبت به داربست نما داشته باشد. در کفراژبندی، هرگونه کمانش یا جابجایی میلی‌متری پایه‌ها می‌تواند منجر به تغییر شکل دائمی بتن و رد شدن ناظر سازه شود. سیستم‌های کفراژ معمولاً دارای اجزای رگلاژ (پیچ‌های تنظیم ارتفاع) قدرتمندی هستند تا تراز دقیق سطح قالب را ممکن سازند، در حالی که داربست‌های نما لزوماً نیاز به چنین دقت میلی‌متری ندارند. علاوه بر این، چیدمان پایه‌ها در کفراژ بسیار متراکم‌تر از داربست نما است تا بتواند بارهای متمرکز و گسترده دال بتنی را به صورت یکنواخت به زمین منتقل کند. اشتباه گرفتن این دو سیستم و استفاده از داربست‌های معمولی با چیدمان غیرمهندسی به جای سیستم کفراژ تخصصی، یکی از دلایل اصلی ریزش سقف‌ها در حین اجرا است.

چرا داربست فلزی جایگزین مطمئن کفراژهای سنتی شده است؟

با پیشرفت تکنولوژی ساخت، سیستم‌های مدولار داربست فلزی جایگزین شمع‌های چوبی و جک‌های ساده تک‌پا در پروژه‌های بزرگ شده‌اند. دلیل این جایگزینی، قابلیت اطمینان و رفتار سازه‌ای قابل پیش‌بینی این سیستم‌هاست. در کفراژهای سنتی چوبی، احتمال پوسیدگی، گره‌های چوب و شکست ناگهانی وجود داشت، اما سیستم‌های فلزی صنعتی دارای مشخصات مکانیکی استاندارد هستند و می‌توان ظرفیت باربری آن‌ها را دقیقاً محاسبه کرد. همچنین سرعت مونتاژ سیستم‌های مدولار فلزی بسیار بالاتر است و در پایان کار، قطعات به راحتی دمونتاژ و انبار می‌شوند که فضای کمتری اشغال می‌کنند. این تحول صنعتی باعث شده تا پیمانکاران حرفه‌ای به سمت استفاده از سیستم‌های یکپارچه فلزی حرکت کنند.

اجزای کفراژ و فرآیند اجرای صحیح آن در کارگاه

یک سیستم کفراژ کامل از اجزای مختلفی تشکیل شده است که هماهنگی آن‌ها ضامن موفقیت عملیات است. این اجزا شامل صفحه ستون (Base Plate) برای توزیع بار روی خاک، پایه‌های عمودی (Standards) برای انتقال بار، مهارهای افقی (Ledgers) برای جلوگیری از کمانش، و سرجک‌های قابل رگلاژ (U-Head) برای نگهداری تیرهای اصلی و فرعی زیر قالب هستند. فرآیند اجرا با آماده‌سازی بستر کف آغاز می‌شود؛ خاک زیر پایه‌ها باید کاملاً کوbide و تراز باشد تا از نشست ناهمگون جلوگیری شود. سپس شبکه کفراژ بر اساس نقشه‌های شاپ (Shop Drawing) مونتاژ می‌گردد. رعایت فواصل دقیق پایه‌ها و استفاده از مهارهای مورب برای ایجاد صلبیت جانبی ضروری است. تیم‌های اجرایی باید آموزش نصب داربست فلزی و سیستم‌های کفراژ را به صورت تخصصی دیده باشند، زیرا کوچک‌ترین اهمال در اتصال پین‌ها یا محکم نکردن بست‌ها می‌تواند کل سیستم را در معرض ناپایداری قرار دهد.

مهار، شاقول، رگلاژ و کنترل نهایی کفراژ

پس از برپایی اسکلت اصلی کفراژ، نوبت به مرحله حساس تنظیمات نهایی می‌رسد. شاقول بودن پایه‌های عمودی بسیار حیاتی است؛ زیرا انحراف از محور قائم باعث ایجاد لنگرهای اضافی و کاهش شدید ظرفیت باربری پایه می‌شود. رگلاژ نهایی با استفاده از سرجک‌های پیچ‌دار انجام می‌شود تا سطح قالب دقیقاً در تراز مورد نظر قرار گیرد و خیز منفی (Camber) لازم برای سقف اعمال شود. همچنین مهاربندی جانبی (Bracing) باید به گونه‌ای باشد که سیستم در برابر بارهای جانبی احتمالی ناشی از باد یا ضربات پمپ بتن مقاومت کند. مهندسان ناظر پیش از صدور اجازه بتن‌ریزی، تمامی اتصالات، ترازها و وضعیت ایستایی کفراژ را کنترل می‌کنند تا از عدم وجود لقی یا ضعف در سیستم اطمینان حاصل نمایند.

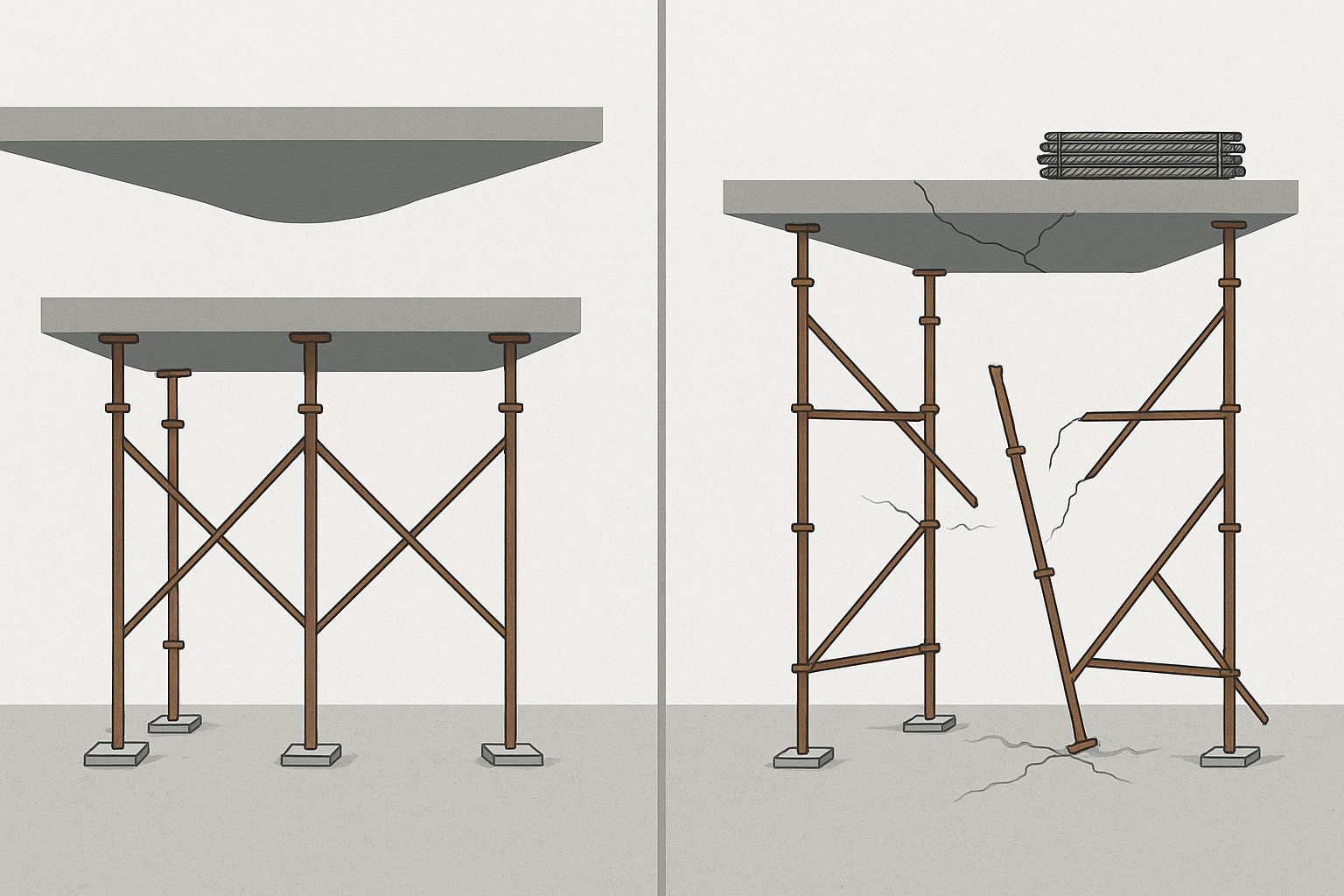

چالش‌ها و خطاهای رایج در کفراژ بندی سقف و دیوار

اجرای کفراژ همواره با چالش‌هایی روبروست که عدم مدیریت آن‌ها می‌تواند خسارات جبران‌ناپذیری به بار آورد. یکی از خطاهای رایج، عدم توجه به مقاومت بستر زیر پایه‌هاست؛ اگر زمین سست باشد، پایه‌ها در حین بتن‌ریزی نشست کرده و سقف دچار شکم‌دادگی می‌شود. استفاده از قطعات معیوب، زنگ‌زده یا دفرمه شده نیز ریسک شکست را بالا می‌برد. اشتباه دیگر، باز کردن زودهنگام کفراژ قبل از رسیدن بتن به مقاومت کافی است که باعث خیزش بیش از حد و ترک‌خوردگی دال می‌شود. همچنین عدم مهاربندی کافی در ارتفاع‌های زیاد، می‌تواند منجر به کمانش کلی سیستم کفراژ گردد. پیمانکاران باید همواره ضوابط آیین‌نامه‌ای را رعایت کرده و از اعمال بارهای اضافی پیش‌بینی نشده (مانند دپوی متمرکز میلگرد روی سقف آماده بتن‌ریزی) روی سیستم کفراژ خودداری کنند.

انتخاب بهترین سیستم کفراژ برای پروژه شما

انتخاب سیستم مناسب کفراژ تابعی از پارامترهای فنی و اقتصادی پروژه است. برای سقف‌های تیرچه بلوک معمولی با ارتفاع کمتر از ۳ متر، استفاده از جک‌های صلیبی مرسوم و اقتصادی است. اما برای پروژه‌هایی با سقف‌های دال بتنی سنگین، ارتفاع‌های بلند (Double Height) یا سازه های خاص، استفاده از سیستم‌های اسکافلد مثلثی یا کاپلاک الزامی است. پیمانکارانی که دید بلندمدت دارند، با خرید داربست فلزی و سیستم‌های کفراژ مدولار، سرمایه‌گذاری پایداری انجام می‌دهند که در پروژه‌های متعدد قابل استفاده است. در انتخاب سیستم باید به عواملی چون وزن قطعات برای حمل‌ونقل، سرعت نصب، نیاز به کارگر ماهر و قابلیت انطباق با پلان‌های پیچیده توجه کرد. مشاوره با تولیدکنندگان معتبر می‌تواند راهگشای انتخاب بهینه‌ترین سیستم برای شرایط خاص هر پروژه باشد.

چرا انتخاب تجهیزاتی استاندارد از گروه صنعتی بوذرجمهر اهمیت دارد؟

در بازاری که مملو از تجهیزات کارگاهی با کیفیت‌های متفاوت است، انتخاب یک تأمین‌کننده معتبر، تضمین‌کننده ایمنی جان کارگران و سرمایه کارفرماست. گروه صنعتی بوذرجمهر با بهره‌گیری از دانش فنی روز و استفاده از آلیاژهای فولادی استاندارد، محصولاتی را تولید می‌کند که دقیق‌ترین تست‌های کنترل کیفیت را پشت سر گذاشته‌اند. سیستم‌های کفراژ و داربست تولید شده در این مجموعه، دارای جوش‌های صنعتی دقیق، ضخامت لوله استاندارد و طراحی مهندسی‌شده هستند که خیال مجریان را از بابت عملکرد صحیح در شرایط پرفشار راحت می‌کند. تفاوت تجهیزات استاندارد با نمونه‌های متفرقه بازاری، درست در لحظات بحرانی و تحت بارهای حداکثری مشخص می‌شود؛ جایی که تجهیزات بوذرجمهر پایداری خود را حفظ کرده و از بروز حوادث جلوگیری می‌کنند.

جمع‌بندی: کفراژ مناسب، تضمین‌کننده کیفیت بتن‌ریزی و ایمنی کارگاه

در نهایت، می‌توان گفت که کفراژ ستون فقرات اجرای سازه‌های بتنی است. درک صحیح از اینکه کفراژ چیست و چه تفاوت‌هایی با سیستم‌های دسترسی معمولی دارد، اولین گام در جهت ارتقای کیفیت ساخت‌وساز است. استفاده از سیستم‌های کفراژبندی مدرن و مهندسی‌شده، نه تنها سرعت و دقت اجرا را افزایش می‌دهد، بلکه با ایجاد محیطی ایمن، ریسک‌های کارگاهی را به حداقل می‌رساند. سرمایه‌گذاری بر روی تجهیزات باکیفیت و آموزش پرسنل اجرایی، هزینه‌ای است که با کاهش پرت مصالح، جلوگیری از دوباره‌کاری‌ها و خلق سازه‌ای بی‌نقص، چندین برابر بازگشت خواهد داشت. برای پیمانکارانی که به دنبال کیفیت برتر و ایمنی حداکثری هستند، همکاری با گروه صنعتی بوذرجمهر به عنوان شریک تجاری و تأمین‌کننده تجهیزات قالب‌بندی و کفراژ،
