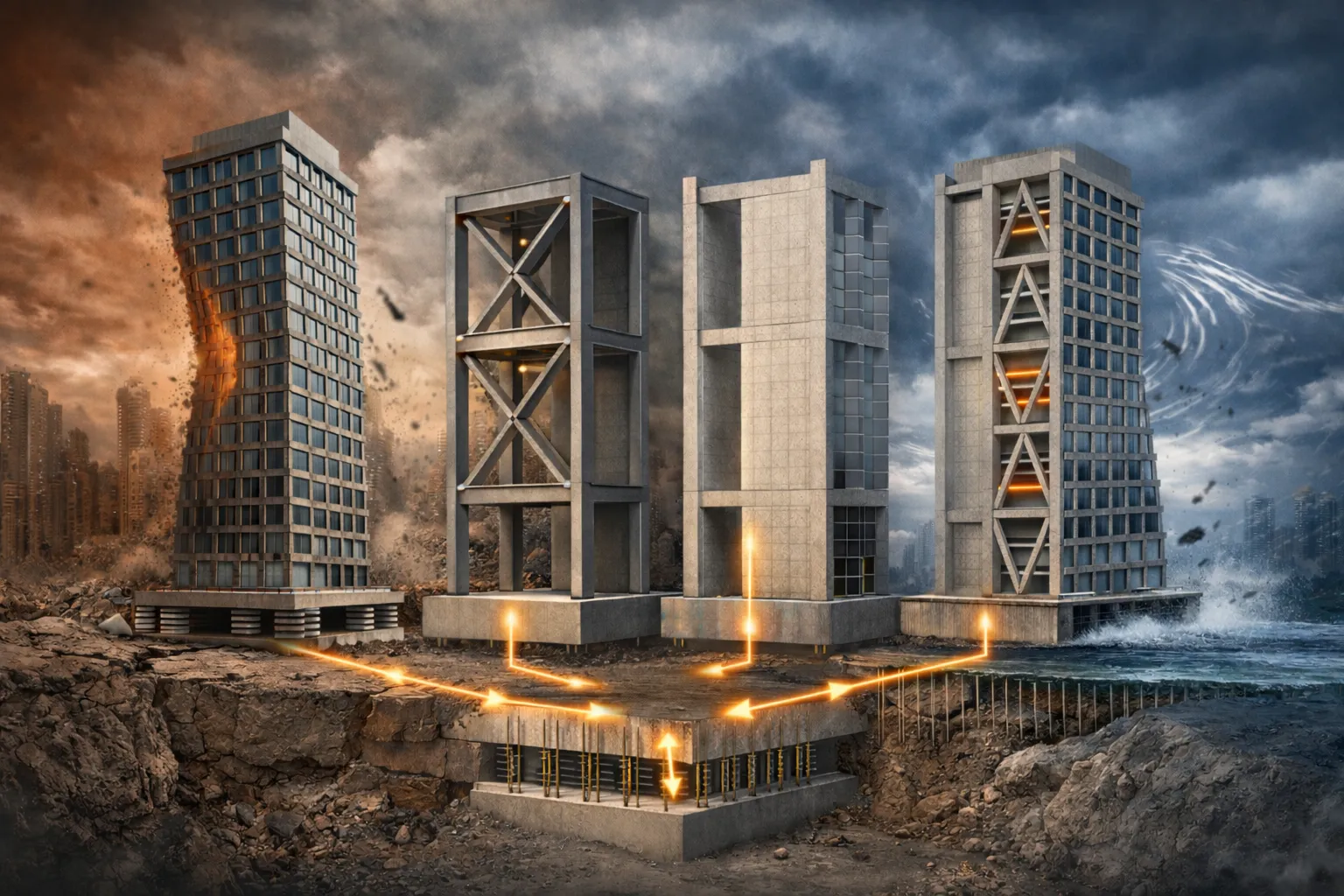

سیستم باربر جانبی در استراکچر ساختمان؛ تحلیل تخصصی رفتار، انواع و معیارهای انتخاب

طراحی سازه‌ها همواره نبردی هوشمندانه میان نیروهای طبیعت و مهندسی بشر بوده است. زمانی که به یک ساختمان بلندمرتبه یا حتی یک سازه معمولی نگاه می‌کنیم، اغلب تنها ایستایی آن در برابر نیروی جاذبه زمین را متصور می‌شویم، اما واقعیت پنهان و چالش‌برانگیزتر در مهندسی عمران، تضمین پایداری سازه در برابر نیروهایی است که نه از بالا، بلکه از جوانب به آن هجوم می‌آورند. سیستم باربر جانبی در استراکچر ساختمان دقیقاً همان مکانیزم دفاعی حیاتی است که وظیفه دارد انرژی مخرب زلزله یا فشار سهمگین باد را جذب، کنترل و به سلامت به فونداسیون منتقل کند. درک عمیق اینکه استراکچر ساختمان چیست و چگونه در برابر این نیروها واکنش نشان می‌دهد، تفاوت میان یک سازه ایمن و یک فاجعه مهندسی را رقم می‌زند. در این نوشتار تخصصی، با رویکردی تحلیلی و عمیق، به بررسی مکانیزم‌های باربری جانبی، رفتار دینامیکی سازه‌ها و ملاحظات اجرایی خواهیم پرداخت که هر مهندس و فعال صنعت ساختمان باید بر آن تسلط داشته باشد.

ماهیت و عملکرد سیستم باربر جانبی

برای درک صحیح مفهوم سیستم باربر جانبی چیست، باید فراتر از تعاریف ساده کتب درسی برویم. در یک نگاه مهندسی دقیق، سیستم باربر جانبی مجموعه‌ای از المان‌های سازه‌ای متصل به هم است که یک مسیر پیوسته (Load Path) برای انتقال بارهای افقی به زمین ایجاد می‌کند. برخلاف بارهای ثقلی که مسیرشان مستقیم و رو به پایین است، بارهای جانبی طبیعتی پیچیده‌تر دارند. این بارها ابتدا به پوسته خارجی یا جرم ساختمان اعمال می‌شوند، سپس از طریق دیافراگم‌های کف (سقف‌ها) جمع‌آوری شده و به المان‌های قائم مقاوم (مانند بادبندها، دیوارهای برشی یا ستون‌های قاب خمشی) تحویل داده می‌شوند. اگر در این زنجیره انتقال نیرو حتی یک اتصال ضعیف وجود داشته باشد، کل سیستم دچار فروپاشی می‌شود، حتی اگر تک‌تک اعضا به تنهایی قوی باشند. بنابراین، طراحی سیستم باربر جانبی بیش از آنکه صرفاً انتخاب سایز تیر و ستون باشد، هنر طراحی اتصالات و مسیرهای انتقال نیرو با در نظر گرفتن سختی و شکل‌پذیری است.

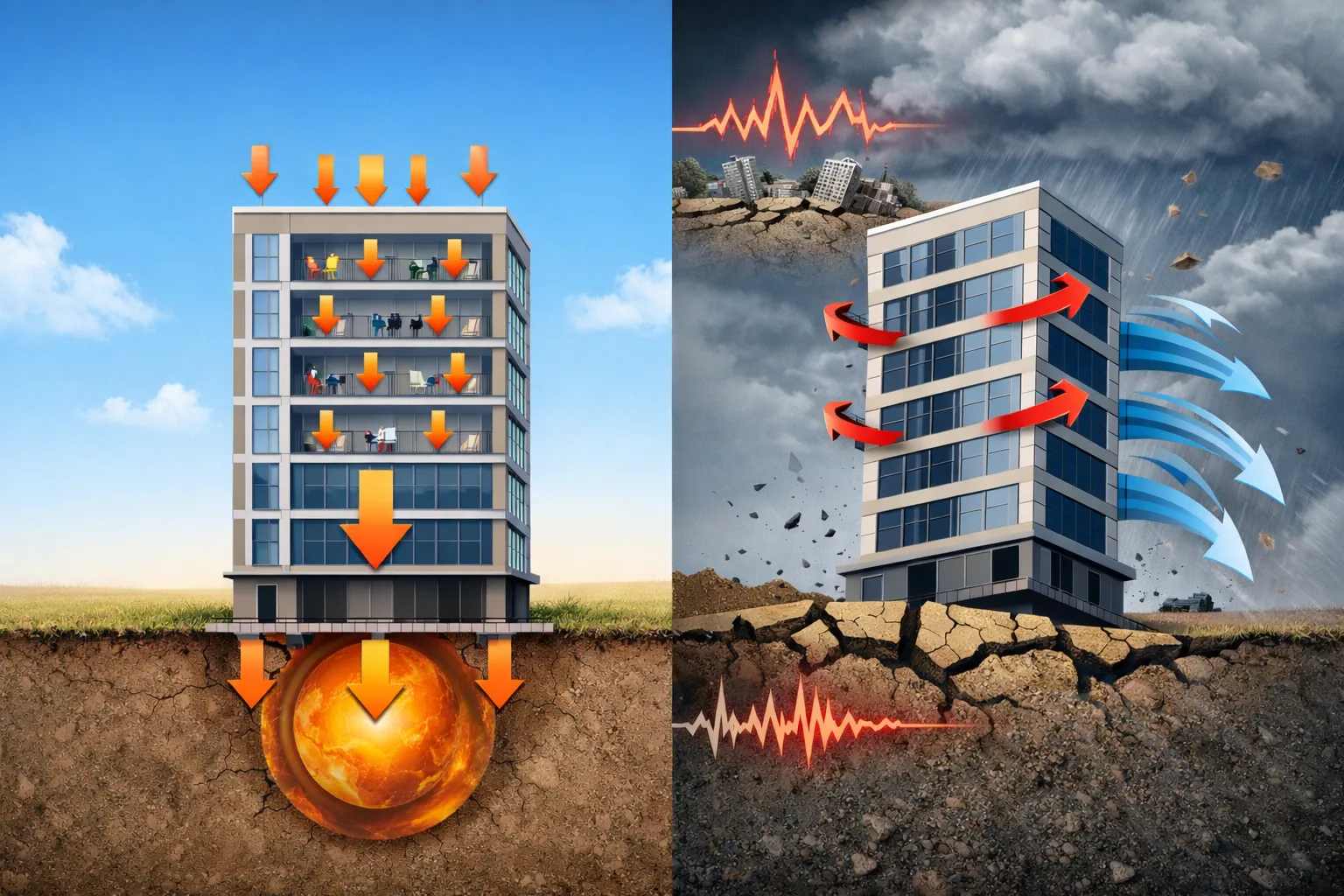

تحلیل دینامیکی بارهای ثقلی و جانبی

در مباحث پیشرفته مهندسی سازه، تمایز میان بارهای ثقلی و جانبی از نظر ماهیت و نحوه اثرگذاری آن‌ها بر سازه اهمیت بسیار زیادی دارد. بارهای ثقلی، شامل بار مرده و بار زنده، ماهیتی استاتیکی داشته و همواره در راستای نیروی گرانش و به سمت مرکز زمین اعمال می‌شوند. سازه تحت تأثیر این بارها معمولاً دچار تغییرشکل‌های الاستیک و در برخی موارد خزشی محدود می‌گردد.

در مقابل، بارهای جانبی ساختمان، به‌ویژه نیروی زلزله، دارای ماهیتی دینامیکی و رفت‌وبرگشتی (چرخه‌ای) هستند. نیروی زلزله در اصل یک نیروی اینرسی است که از شتاب زمین و جرم سازه ناشی می‌شود؛ به این معنا که با حرکت زمین، سازه به دلیل تمایل جرم خود به سکون، در برابر این حرکت مقاومت کرده و همین پدیده باعث ایجاد برش پایه در ساختمان می‌گردد. از سوی دیگر، بار باد ماهیتی وابسته به جریان سیال داشته و به صورت فشار یا مکش بر سطوح خارجی سازه اثر می‌گذارد.

تفاوت اساسی در رویکرد طراحی آن است که سازه‌ها برای بارهای ثقلی در محدوده الاستیک و بدون ایجاد آسیب طراحی می‌شوند، اما در برابر بارهای جانبی شدید ناشی از زلزله، به دلیل غیر‌اقتصادی بودن طراحی کاملاً الاستیک، اجازه داده می‌شود سازه وارد رفتار غیرخطی گردد و با تحمل آسیب‌های کنترل‌شده، انرژی زلزله را مستهلک کند.

سیستم‌های قاب خمشی؛ انعطاف در برابر صلبیت

یکی از رایج‌ترین و کلاسیک‌ترین انواع سیستم های باربر جانبی، سیستم قاب خمشی (Moment Resisting Frame) است. در این سیستم، اتصالات میان تیر و ستون صلب (Rigid) هستند، به این معنی که زاویه بین تیر و ستون قبل و بعد از تغییر شکل سازه ثابت (معمولاً ۹۰ درجه) باقی می‌ماند. مقاومت در برابر بارهای جانبی در این سیستم از طریق خمش و برش در تیرها و ستون‌ها تأمین می‌شود. مزیت بزرگ قاب‌های خمشی، آزادی عمل معماری است؛ چرا که هیچ المان مسدودکننده‌ای مانند بادبند یا دیوار برشی در دهانه‌ها وجود ندارد و می‌توان بازشوهای بزرگ ایجاد کرد. با این حال، قاب‌های خمشی ذاتا نرم هستند و تغییر مکان جانبی (Drift) در آن‌ها زیاد است.

در طراحی قاب‌های خمشی، به‌ویژه در مناطق با خطر لرزه‌ای زیاد، مفهوم “شکل‌پذیری” (Ductility) اهمیت ویژه‌ای می‌یابد. ما با استفاده از قاب‌های خمشی ویژه، تلاش می‌کنیم مفاصل پلاستیک را به داخل تیرها هدایت کنیم تا ستون‌ها (که عامل پایداری ثقلی هستند) آسیب نبینند؛ استراتژی مشهور “تیر ضعیف – ستون قوی”. اما چالش اصلی در قاب‌های خمشی، کنترل دریفت سازه است. اگر تغییر مکان‌های جانبی بیش از حد مجاز باشد، حتی اگر سازه فرو نریزد، اجزای غیرسازه‌ای آسیب جدی می‌بینند. بسیاری از مالکان پس از زلزله‌های متوسط با ترک‌های عمیق در تیغه‌ها مواجه می‌شوند و به دنبال علت ترک خوردن دیوار خانه نوساز خود می‌گردند؛ در بسیاری از موارد، این موضوع ناشی از سختی جانبی ناکافی قاب خمشی و دریفت زیاد طبقات است، نه لزوماً ضعف مصالح دیوار.

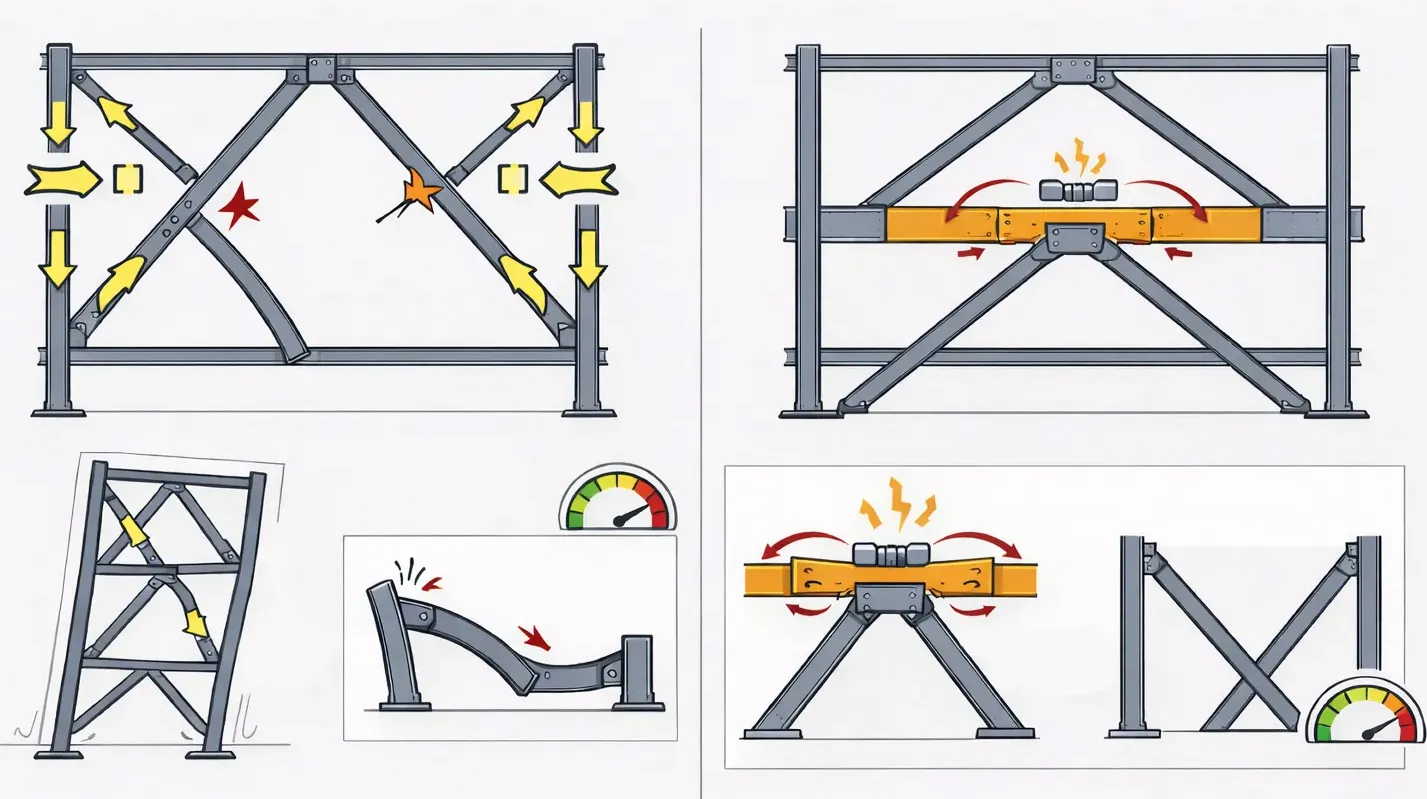

سیستم‌های مهاربندی شده؛ مثلث‌های پایداری

در سازه‌های فولادی، استفاده از مهاربندها (Braced Frames) راهکاری بسیار کارآمد برای تأمین سختی جانبی است. عملکرد این سیستم بر اساس رفتار خرپایی استوار است؛ جایی که اعضا عمدتاً تحت نیروی محوری (کشش و فشار) قرار می‌گیرند. مهاربندها به دو دسته کلی همگرا (CBF) و واگرا (EBF) تقسیم می‌شوند. در سیستم‌های همگرا، محور اعضا دقیقاً در یک نقطه تلاقی می‌کنند که باعث سختی بسیار زیاد سیستم می‌شود. این سختی بالا باعث می‌شود دریفت سازه به شدت کاهش یابد، اما نقطه ضعف آن کمانش عضو فشاری و کاهش ظرفیت باربری پس از کمانش است.

برای حل مشکل کمانش و افزایش قابلیت جذب انرژی، سیستم‌های مهاربندی واگرا (EBF) توسعه یافته‌اند. در این سیستم، مهاربندها با فاصله‌ای مشخص از یکدیگر یا از ستون به تیر متصل می‌شوند و یک “تیر پیوند” (Link Beam) ایجاد می‌کنند. این تیر پیوند مانند یک فیوز سازه‌ای عمل می‌کند؛ در زلزله‌های شدید، این عضو دچار جاری‌شدگی برشی یا خمشی می‌شود و انرژی زلزله را جذب می‌کند، در حالی که سایر اعضا (ستون‌ها و مهاربندها) در ناحیه الاستیک باقی می‌مانند. این سیستم ترکیبی هوشمندانه از سختی مهاربند و شکل‌پذیری قاب خمشی را ارائه می‌دهد.

سیستم دیوار برشی و دیوار باربر

در سازه‌های بتنی، و حتی گاهی در سازه‌های فولادی مرکب، دیوار برشی (Shear Wall) سلطان سختی و مقاومت است. این دیوارها مانند تیرهای طره‌ای عظیمی هستند که از فونداسیون به بالا کشیده شده‌اند. رفتار دیوار برشی عمدتاً خمشی است، اما به دلیل عمق زیاد مقطع، سختی بسیار بالایی دارد و به شدت از تغییر مکان‌های جانبی جلوگیری می‌کند. استفاده از سیستم دیوار باربر که در آن دیوارها هم وظیفه انتقال بارهای ثقلی و هم بارهای جانبی را بر عهده دارند، در روش‌های نوین ساخت‌وساز مانند سیستم‌های قالب تونلی بسیار رواج یافته است.

اجرای صحیح دیوارهای برشی نیازمند دقت اجرایی بسیار بالایی است. کیفیت بتن‌ریزی، تراکم آرماتورها و نحوه قالب‌بندی تأثیر مستقیم بر عملکرد لرزه‌ای دیوار دارد. استفاده از تجهیزات استاندارد در اجرا حیاتی است. پیمانکاران حرفه‌ای برای تضمین کیفیت سطح بتن و شاقولی بودن دیوارها، معمولاً به سراغ مراجع معتبر برای خرید قالب بتن می‌روند. قالب‌بندی نامناسب می‌تواند باعث کرمو شدن بتن یا جابجایی آرماتورها شود که عملاً ظرفیت باربری جانبی دیوار را مختل می‌کند. همچنین در سیستم‌های تونل فرم که سرعت اجرا اولویت است، استفاده از قالب تونل فرم با کیفیت، امکان بتن‌ریزی همزمان دیوار و سقف را فراهم می‌کند که یکپارچگی بی‌نظیری به سازه می‌بخشد و رفتار جعبه‌ای (Box Action) را تقویت می‌کند.

سیستم‌های دوگانه؛ هم‌افزایی برای ایمنی

زمانی که ارتفاع ساختمان افزایش می‌یابد یا نیروی زلزله بسیار زیاد است، استفاده از یک سیستم واحد ممکن است اقتصادی یا فنی نباشد. در اینجا سیستم‌های دوگانه (Dual Systems) وارد میدان می‌شوند. سیستم دوگانه قاب خمشی و مهاربند یا قاب خمشی و دیوار برشی، از مزایای هر دو سیستم بهره می‌برد. بر اساس آیین‌نامه‌های معتبر طراحی لرزه‌ای، در یک سیستم دوگانه واقعی، قاب‌های خمشی باید به تنهایی قادر به تحمل حداقل ۲۵ درصد از بار جانبی باشند. این شرط برای آن است که در صورت آسیب دیدن سیستم سخت‌تر (دیوار یا مهاربند)، قاب خمشی بتواند به عنوان پشتیبان عمل کرده و از فروریزش کلی جلوگیری کند.

نکته بسیار جالب و تخصصی در سیستم‌های دوگانه، تعامل میان دیوار برشی و قاب خمشی است. قاب‌های خمشی در طبقات پایین تغییر شکل‌های برشی (Shear mode) دارند (تغییر مکان نسبی زیاد)، در حالی که دیوارهای برشی رفتار طره‌ای (Bending mode) دارند (تغییر مکان زیاد در طبقات بالا). وقتی این دو با هم ترکیب می‌شوند، دیافراگم‌های سقف آن‌ها را وادار به تغییر شکل همسان می‌کنند. نتیجه این است که دیوار در طبقات پایین جلوی دریفت قاب را می‌گیرد و قاب در طبقات بالا مانع از تغییر شکل زیاد دیوار می‌شود. این اندرکنش باعث می‌شود توزیع نیرو در ارتفاع بسیار بهینه‌تر از حالت عملکرد مستقل هر سیستم باشد.

پارامترهای تعیین‌کننده در انتخاب سیستم

انتخاب سیستم باربر جانبی در استراکچر ساختمان یک تصمیم تک‌بعدی نیست و تابع متغیرهای متعددی است. ارتفاع ساختمان اولین فاکتور تعیین‌کننده است؛ برای ساختمان‌های کوتاه، قاب‌های خمشی یا مهاربندی ساده کفایت می‌کنند، اما با افزایش ارتفاع، نیاز به سختی بیشتر (برای کنترل دریفت) ما را به سمت دیوارهای برشی یا سیستم‌های لوله‌ای (Tube Systems) سوق می‌دهد. کاربری ساختمان نیز اهمیت دارد؛ در هتل‌ها یا ساختمان‌های مسکونی که وجود دیوارهای جداکننده زیاد است، استفاده از دیوار برشی تداخلی با معماری ندارد، اما در ساختمان‌های اداری با پلان باز (Open Office)، قاب خمشی یا سیستم هسته مرکزی (Core) ترجیح داده می‌شود.

شرایط ژئوتکنیکی و نوع خاک نیز بر انتخاب سیستم اثرگذار است. در خاک‌های سست، استفاده از سیستم‌های صلب مانند دیوار برشی ممکن است باعث افزایش قابل توجه نیروی زلزله (به دلیل کاهش زمان تناوب) شود و فونداسیون‌های بسیار بزرگ و پرهزینه‌ای را طلب کند. از سوی دیگر، توانایی تیم اجرایی و دسترسی به مصالح نیز باید در نظر گرفته شود. برای مثال، در پروژه‌هایی که سرعت اولویت دارد و پروژه انبوه است، استفاده از سیستم‌های صنعتی‌سازی شده مانند تونل فرم می‌تواند سریع‌ ترین روش ساخت ساختمان در ایران محسوب شود، زیرا با حذف نازک‌کاری و تیغه‌چینی سنتی و یکپارچه‌سازی سیستم باربر، سرعت پروژه را چند برابر می‌کند.

جداسازهای لرزه‌ای و کنترل غیرفعال

در دهه‌های اخیر، رویکرد مهندسی سازه از “مقاومت در برابر زلزله” به “کنار آمدن با زلزله” تغییر کرده است. سیستم‌های جداساز لرزه‌ای (Base Isolation) در واقع بخشی از استراتژی باربری جانبی مدرن هستند که به جای درگیر کردن اعضای سازه با نیروی ویرانگر زلزله، صورت مسئله را پاک می‌کنند. با قرار دادن جداسازها در تراز پایه، زمان تناوب سازه به شدت افزایش می‌یابد و شتاب اعمالی به طبقات کاهش پیدا می‌کند. این سیستم اگرچه هزینه‌بر است، اما برای ساختمان‌های با اهمیت خیلی زیاد مانند بیمارستان‌ها حیاتی است، زیرا علاوه بر حفظ اسکلت، تجهیزات و ساکنین را نیز از شتاب‌های شدید محافظت می‌کند. میراگرها (Dampers) نیز به عنوان مکمل سیستم باربر جانبی عمل می‌کنند و با جذب انرژی زلزله (مانند کمک‌فنر خودرو)، مانع از ورود این انرژی به تیرها و ستون‌ها می‌شوند.

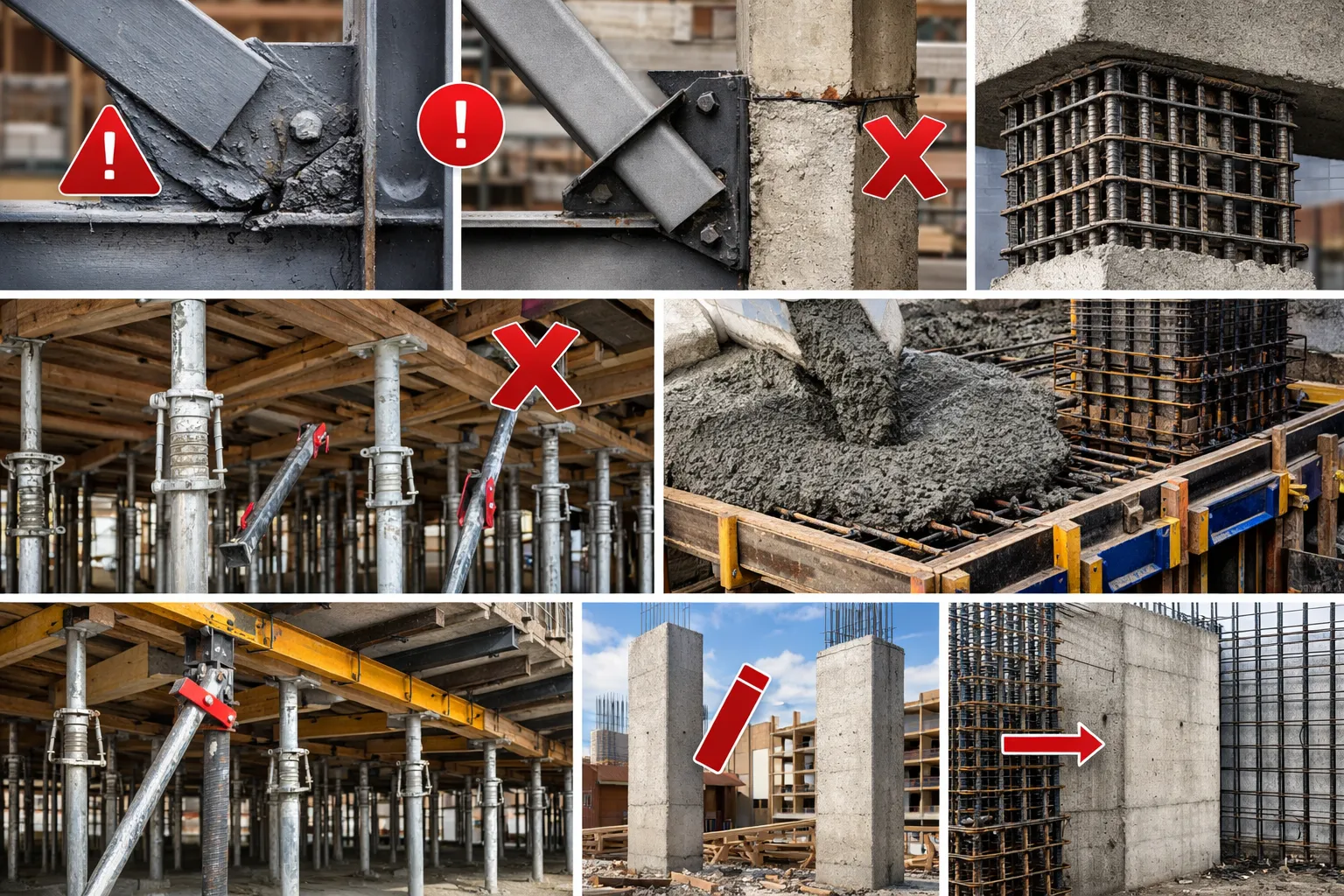

نکات اجرایی و آسیب‌شناسی سیستم‌های جانبی

حتی بهترین طراحی‌ها روی کاغذ، اگر به درستی اجرا نشوند، در برابر زلزله کارایی نخواهند داشت. در سیستم‌های مهاربندی فولادی، کیفیت جوش اتصالات و رعایت دقیق ابعاد گاست‌پلت‌ها (Gusset Plates) حیاتی است. یک خطای رایج، عدم رعایت فاصله آزاد برای کمانش در مهاربندهاست که باعث شکست ترد در اتصالات می‌شود. در سیستم‌های بتنی، اجرای صحیح دتایل‌های شکل‌پذیری، مانند خاموت‌گذاری فشرده در نواحی بحرانی تیر و ستون و دیوار، ضامن بقای سازه است. استفاده از تجهیزات حمایتی مناسب در حین اجرا نیز نقش مهمی دارد. پیمانکاران باید در انتخاب و خرید جک سقفی دقت کنند تا در حین بتن‌ریزی دیافراگم‌ها (که وظیفه توزیع بار جانبی را دارند)، سقف دچار خیز منفی یا ضعف نشود. یک دال بتنی ضعیف نمی‌تواند نیرو را به درستی به دیوار برشی منتقل کند.

علاوه بر این، انتخاب تأمین‌کنندگان معتبر تجهیزات قالب‌بندی و فلزی می‌تواند بسیاری از چالش‌های اجرایی را کاهش دهد. شرکت‌های باسابقه‌ای همچون گروه صنعتی بوذرجمهر با ارائه تجهیزات استاندارد قالب‌بندی و داربست، به مجریان کمک می‌کنند تا هندسه دقیق طراحی شده توسط مهندس سازه را در واقعیت پیاده‌سازی کنند. انحراف شاقولی ستون‌ها یا دیوارهای برشی، خروج از مرکزیت‌های ناخواسته‌ای ایجاد می‌کند که در محاسبات دیده نشده و می‌تواند ظرفیت باربری جانبی سیستم را به شدت کاهش دهد.

رفتار غیرخطی و سطوح عملکردی

مهندسان سازه امروزه سازه‌ها را برای “سطوح عملکردی” مختلف طراحی می‌کنند. در زلزله‌های خفیف، انتظار داریم سیستم باربر جانبی کاملاً الاستیک بماند و هیچ آسیبی نبیند (قابلیت استفاده بی‌وقفه). در زلزله‌های متوسط، آسیب‌های جزئی در المان‌های فیوز (مانند تیرهای پیوند یا انتهای مهاربندها) پذیرفته است، اما سازه باید قابل تعمیر باشد. در زلزله‌های بسیار شدید (زلزله طرح)، هدف اصلی “ایمنی جانی” است؛ یعنی سیستم باربر جانبی ممکن است دچار تغییر شکل‌های پلاستیک شدید و خرابی‌های گسترده شود، اما نباید فرو بریزد. این رفتار غیرخطی نیازمند آن است که اجزای سیستم دارای “افزونگی” (Redundancy) باشند؛ یعنی با از دست رفتن یک عضو، مسیر بار قطع نشود و نیرو بتواند از مسیرهای جایگزین به زمین منتقل شود. این مفهوم در سیستم‌های قاب خمشی با تعداد دهانه‌های زیاد به خوبی دیده می‌شود.

جمع‌بندی: همگرایی علم و اجرا

در نهایت، سیستم باربر جانبی در استراکچر ساختمان قلب تپنده ایمنی لرزه‌ای است. این سیستم تنها مجموعه‌ای از تیر و ستون نیست، بلکه یک ارگانیسم زنده مهندسی است که باید در برابر نیروهای دینامیکی واکنشی هوشمندانه نشان دهد. انتخاب میان قاب خمشی، دیوار برشی، مهاربند یا سیستم‌های ترکیبی، نیازمند درک عمیق رفتار سازه، محدودیت‌های معماری و واقعیت‌های اجرایی است. مهندسان سازه باید فراتر از اعداد و نرم‌افزارها، به “مسیر بار” و “کیفیت اجرا” بیاندیشند. استفاده از تکنولوژی‌های نوین ساخت، تجهیزات قالب‌بندی استاندارد و رعایت دقیق ضوابط آیین‌نامه‌ای، همگی قطعات پازلی هستند که در کنار هم، ساختمانی ایمن و پایدار را خلق می‌کنند. سرمایه‌گذاری بر روی طراحی بهینه و اجرای دقیق سیستم باربر جانبی، هزینه‌ای اضافه نیست، بلکه بیمه‌نامه‌ای است که اعتبار مهندسی و جان انسان‌ها را تضمین می‌کند.

سوالات متداول

1. سیستم باربر جانبی در ساختمان چیست ؟

سیستم باربر جانبی مجموعه‌ای از اعضای سازه‌ای مانند قاب خمشی، دیوار برشی یا مهاربند است که نیروهای افقی ناشی از زلزله و باد را به فونداسیون منتقل می‌کند.

2. تفاوت اصلی قاب خمشی و دیوار برشی چیست ؟

قاب خمشی انعطاف‌پذیرتر و مناسب معماری آزاد است اما سختی کمتری دارد، در حالی که دیوار برشی سختی بسیار بالایی داشته و تغییر مکان جانبی ساختمان را به‌طور مؤثری کنترل می‌کند.

3. چرا کنترل تغییر مکان جانبی (دریفت) اهمیت دارد ؟

دریفت زیاد می‌تواند باعث آسیب جدی به دیوارها، تأسیسات و اجزای غیرسازه‌ای شود و حتی بدون تخریب اسکلت، بهره‌برداری ساختمان را مختل کند.

4. سیستم دوگانه باربر جانبی چه مزیتی دارد ؟

سیستم دوگانه با ترکیب قاب خمشی و دیوار برشی یا مهاربند، همزمان سختی و شکل‌پذیری سازه را افزایش داده و ایمنی لرزه‌ای بهتری فراهم می‌کند.

5. آیا اجرای نادرست می‌تواند عملکرد سیستم باربر جانبی را کاهش دهد ؟

بله، ضعف در اجرا، اتصالات نامناسب یا قالب‌بندی غیراستاندارد می‌تواند ظرفیت باربری جانبی سازه را به شدت کاهش دهد، حتی اگر طراحی سازه صحیح باشد.
