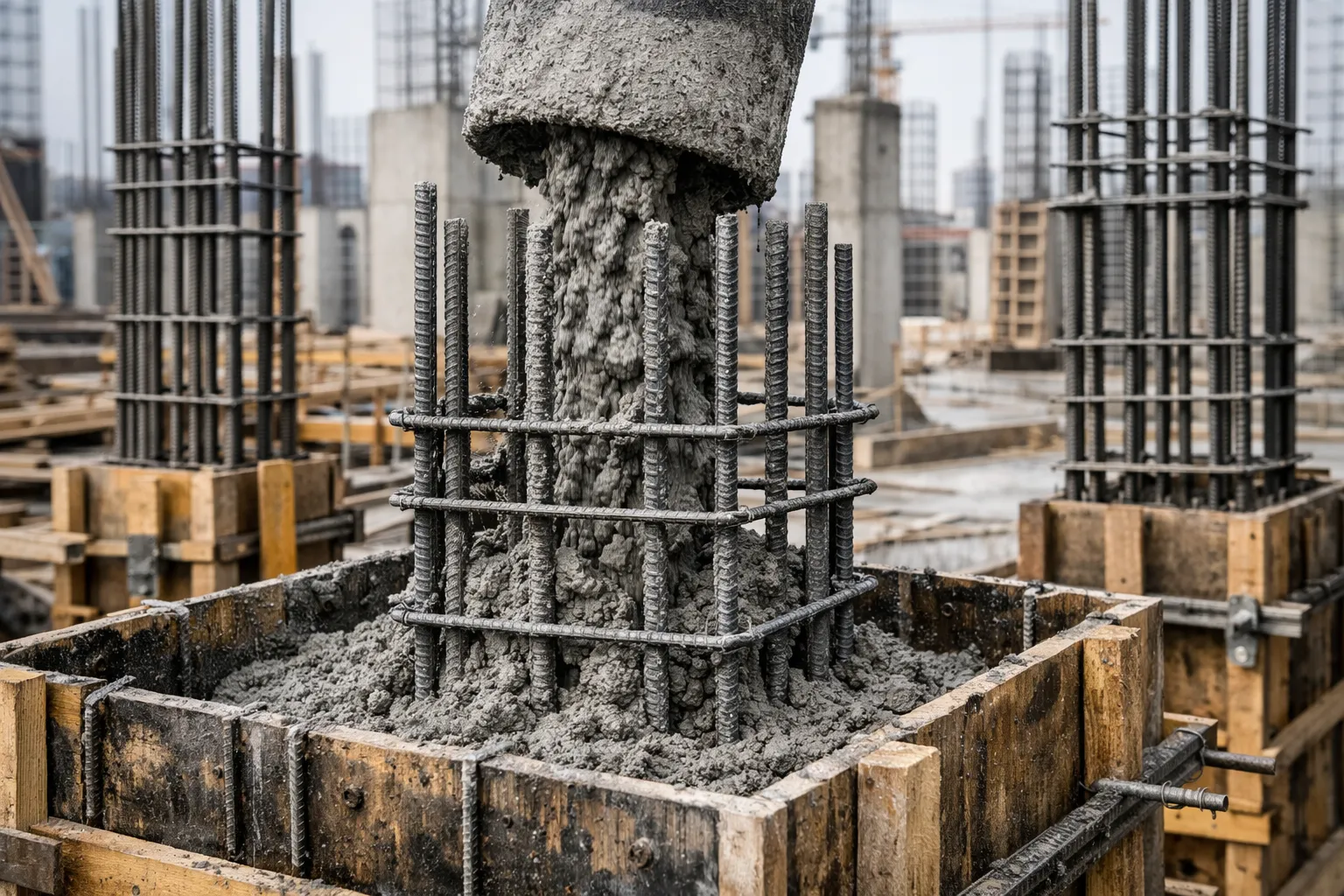

اصول فنی و اجرایی بتن ریزی ستون در سازه‌های بتن آرمه

ستون‌ها در یک سازه بتنی به عنوان اعضای اصلی فشاری، وظیفه خطیر انتقال بارهای مرده و زنده از سقف‌ها و تیرها به فونداسیون را بر عهده دارند. هرگونه ضعف در اجرای این المان‌های حیاتی، مستقیماً پایداری کل بنا را تحت‌الشعاع قرار می‌دهد. بتن ریزی ستون فرآیندی فراتر از صرفاً پر کردن یک قالب با مخلوط بتن است؛ این عملیات شامل زنجیره‌ای از پیش‌نیازهای محاسباتی، نظارتی و اجرایی است که از لحظه آرماتوربندی آغاز شده و تا پایان دوره عمل‌آوری ادامه می‌یابد. در مهندسی سازه، کیفیت بتن ستون نه تنها با مقاومت فشاری آن، بلکه با تراکم یکنواخت، عدم جدایش مصالح و پیوستگی با میلگردها سنجیده می‌شود. در این مقاله تلاش شده است تا با نگاهی عمیق به مکانیسم‌های رفتاری بتن و چالش‌های کارگاهی، تمامی جنبه‌های نحوه صحیح بتن ریزی ستون مورد واکاوی قرار گیرد.

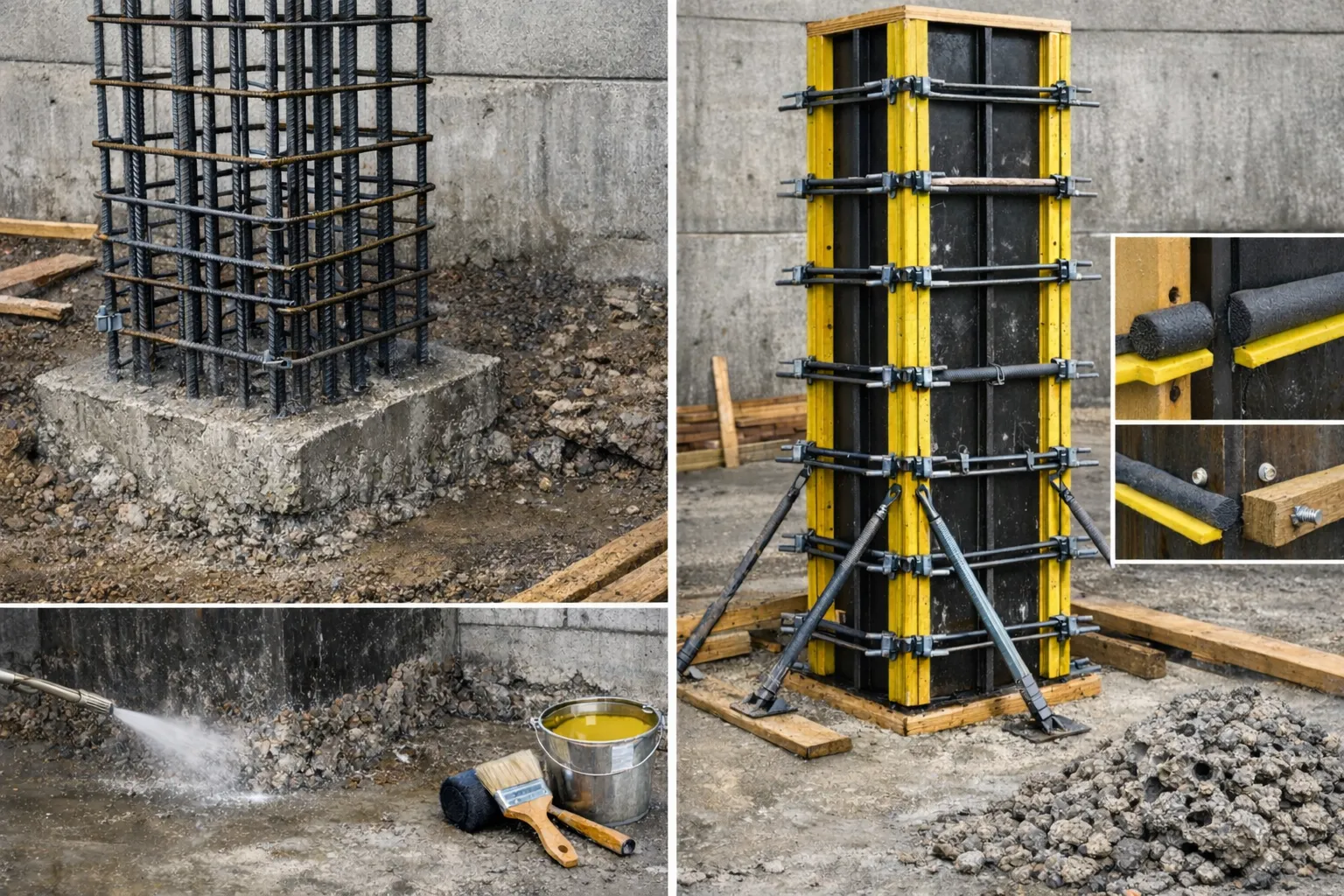

آماده‌سازی زیرساختی و الزامات پیش از عملیات بتن ریزی

پیش از آنکه نخستین جام بتن به داخل قالب هدایت شود، بازرسی‌های فنی متعددی باید توسط تیم نظارت و اجرا صورت پذیرد. نخستین گام، اطمینان از صحت آرایش میلگردهای طولی و عرضی یا همان خاموت‌ها است. آرماتورها باید مطابق نقشه‌های اجرایی، با فواصل دقیق و به کمک اسپیسرهای استاندارد تثبیت شده باشند تا پوشش بتن یا کاور مورد نیاز تأمین گردد. عدم رعایت کاور بتن باعث نفوذ عوامل خورنده به سطح میلگرد و در نهایت کاهش طول عمر سازه می‌شود. همچنین، تمیزکاری پای ستون از اهمیت ویژه‌ای برخوردار است؛ وجود هرگونه نخاله ساختمان، خرده چوب یا لایه‌های سست خاک در محل اتصال ستون به سقف قبلی یا فونداسیون، باعث ایجاد یک “درز سرد” ناخواسته و ضعیف شدن مقطع در برابر نیروهای برشی می‌شود. در پروژه‌های حرفه‌ای، استفاده از واترجت برای شستشوی مقطع اتصال و ایجاد زبری مناسب جهت درگیری بهتر بتن جدید و قدیم الزامی است.

قالب بندی ستون مرحله حساس دیگری است که دقت در آن، ضامن شاقول بودن و ابعاد صحیح ستون خواهد بود. قالب‌ها باید به گونه‌ای مهار شوند که در برابر فشار هیدرواستاتیک بتن در حال لرزاندن، دچار شکم‌دادگی یا بازشدگی نشوند. استفاده از روغن قالب استاندارد به جای روغن سوخته، علاوه بر تسهیل در روند قالب‌برداری، از آلوده شدن سطح بتن و کاهش چسبندگی لایه‌های بعدی جلوگیری می‌کند. لازم به ذکر است که در خرید قالب بتن باید به کیفیت ورق‌ها و صلبیت پشت‌بندها توجه ویژه‌ای داشت تا در اثر ضربات ویبراتور، تراز ستون تغییر نکند. نشت شیره بتن از درزهای قالب یکی از دلایل اصلی ایجاد پدیده کرمو شدگی یا همان لانه‌زنبوری در بتن است؛ لذا آب‌بندی درزها با استفاده از نوارها یا فوم‌های مخصوص پیش از شروع عملیات ضروری است.

تحلیل روش‌های اجرایی و تکنیک‌های بتن ریزی در مقاطع مختلف

انتخاب روش بتن ریزی ستون بستگی مستقیم به ارتفاع ستون، تراکم آرماتور و امکانات لجستیکی پروژه دارد. در ساختمان‌های معمولی، بتن ریزی دستی با استفاده از جام یا باکت‌های جرثقیل مرسوم است، اما در پروژه‌های وسیع‌تر، استفاده از پمپ‌های دکل‌دار یا زمینی اولویت دارد. یکی از چالش‌های اساسی در این مرحله، بتن ریزی ستون با ارتفاع زیاد است. مطابق با آیین‌نامه بتن ایران و استانداردهای بین‌المللی، سقوط آزاد بتن نباید از ارتفاعی بیش از یک و نیم متر تجاوز کند. سقوط مستقیم بتن از ارتفاع زیاد منجر به برخورد دانه‌های درشت به میلگردها و قالب شده و در نهایت باعث جدایش مصالح می‌شود؛ پدیده‌ای که در آن سنگدانه‌ها در کف قالب جمع شده و شیره بتن در قسمت‌های بالایی باقی می‌ماند. برای حل این معضل در ستون‌های بلند، از لوله‌های ترمی یا قیف‌های مخصوص (پنجره بتن ریزی) در بدنه قالب استفاده می‌شود تا بتن به آرامی و به صورت لایه‌لایه در جای خود قرار گیرد.

در روش‌های نوین که در پروژه‌های بزرگ صنعتی و برج‌سازی به کار می‌رود، سیستم‌های پیشرفته‌ای نظیر قالب تونل فرم مورد استفاده قرار می‌گیرند که سرعت و دقت اجرای ستون‌ها و دیوارها را به طور چشمگیری افزایش می‌دهند. در این سیستم‌ها، بتن ریزی به صورت یکپارچه انجام شده و هماهنگی بین طرح اختلاط بتن و سرعت پمپ‌زنی اهمیت دوچندان پیدا می‌کند. بتن مورد استفاده در ستون‌ها معمولاً دارای اسلامپ بالاتری نسبت به بتن فونداسیون است تا قابلیت عبور از میان شبکه متراکم آرماتورها را داشته باشد، اما این افزایش کارایی نباید با افزودن بی‌رویه آب تأمین شود. استفاده از فوق‌روان‌کننده‌های پایه پلی‌کربوکسیلاتی بهترین راهکار برای حفظ نسبت آب به سیمان و در عین حال دستیابی به روانی مطلوب در مراحل بتن ریزی ستون است.

فرآیند گام‌به‌گام ریختن و متراکم‌سازی بتن

عملیات اصلی با ریختن لایه به لایه بتن آغاز می‌شود. هر لایه معمولاً نباید ضخامتی بیش از ۳۰ تا ۵۰ سانتی‌متر داشته باشد. بلافاصله پس از ریختن هر لایه، عملیات ویبره بتن ستون آغاز می‌گردد. هدف از لرزاندن بتن، خارج کردن هوای محبوس و اطمینان از پر شدن تمام زوایا و کنج‌های قالب و احاطه کامل میلگردها توسط بتن است. خرطومی ویبراتور باید به صورت عمودی وارد بتن شده و به لایه قبلی که هنوز در حالت خمیری است نفوذ کند تا پیوستگی بین دو لایه حفظ شود. لرزاندن بیش از حد بتن به همان اندازه خطرناک است که لرزاندن کم آن؛ چرا که باعث صعود شیره بتن به سطح و ته‌نشین شدن سنگدانه‌ها می‌شود. مهارت اپراتور در تشخیص زمان خروج ویبراتور (زمانی که حباب‌های بزرگ هوا دیگر ظاهر نمی‌شوند و سطح بتن براق می‌شود) کلید دستیابی به یک بتن همگن و مقاوم است.

یکی از نکات ظریف در مراحل بتن ریزی ستون، توجه به فشار جانبی وارد بر قالب در حین ویبره زدن است. هرچه سرعت بتن ریزی بالاتر باشد، فشار هیدرواستاتیک بیشتری به قالب وارد می‌شود. در ستون‌های بلند، توصیه می‌شود بتن ریزی در دو مرحله انجام شود یا سرعت پر کردن قالب به گونه‌ای تنظیم گردد که لایه‌های زیرین فرصت گیرش اولیه کوتاهی پیدا کنند و فشار کمتری به بخش‌های پایینی قالب وارد آورند. البته باید دقت داشت که این وقفه نباید منجر به تشکیل درز سرد شود. در این میان، مقایسه تفاوت قیمت بتن آماده و دستی نشان می‌دهد که در اجرای ستون، استفاده از بتن آماده به دلیل نظارت دقیق‌تر بر طرح اختلاط و دانه‌بندی در کارخانه، کیفیت نهایی سازه را تضمین کرده و هزینه‌های احتمالی ناشی از تخریب یا تقویت ستون‌های ضعیف را در آینده حذف می‌کند.

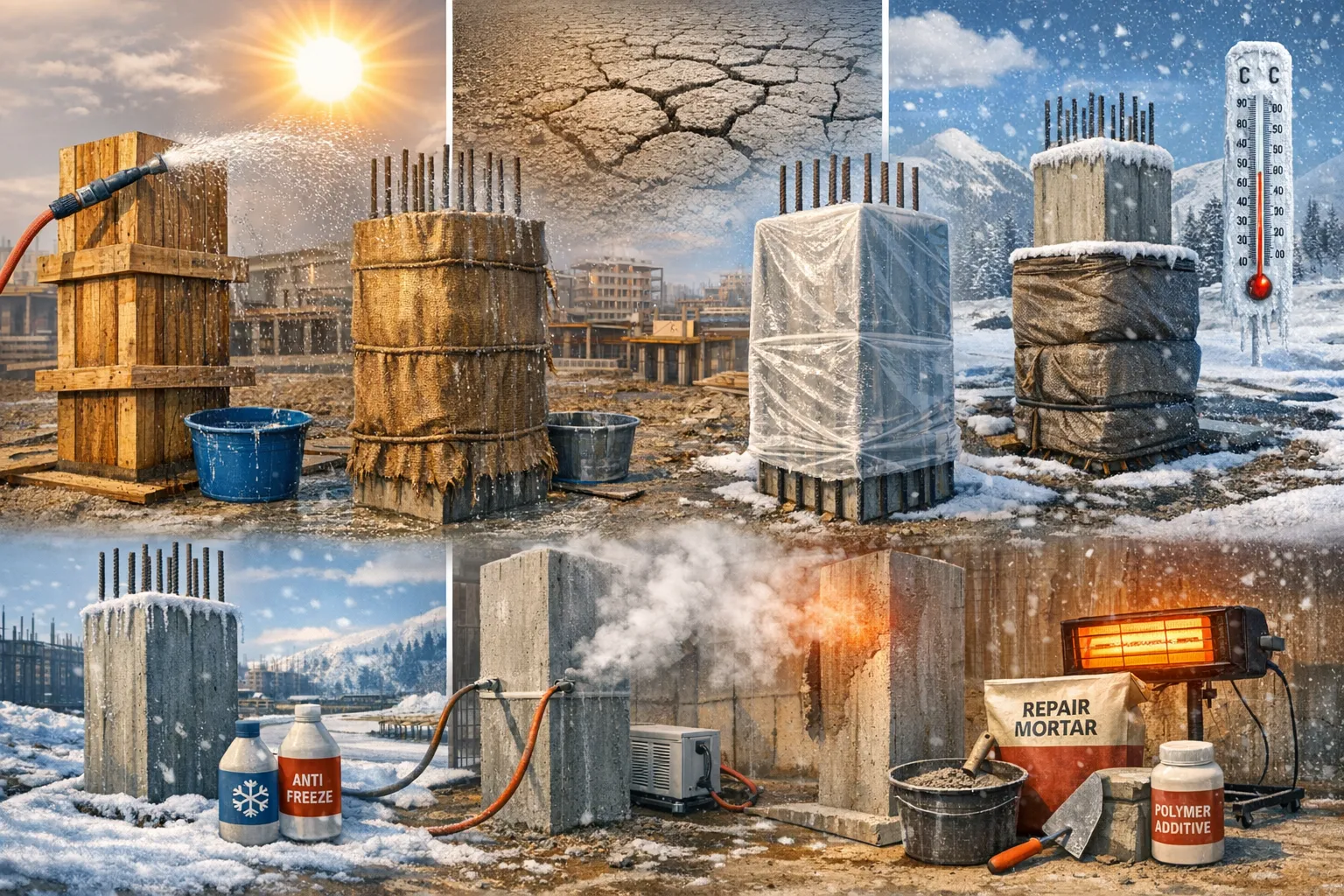

مراقبت‌های پس از بتن ریزی و استراتژی‌های عمل‌آوری

پس از اتمام بتن ریزی و پرداخت سطح فوقانی ستون، مرحله حساس مراقبت یا عمل‌آوری آغاز می‌شود. بسیاری از پیمانکاران به اشتباه تصور می‌کنند که با پایان ریختن بتن، کار تمام شده است، در حالی که بیشترین میزان تبخیر آب و خطر ترک‌خوردگی در ساعات اولیه پس از بتن ریزی وجود دارد. عمل آوری بتن ستون باید بلافاصله پس از گیرش اولیه و حتی پیش از باز کردن قالب‌ها آغاز شود. حفظ رطوبت قالب‌های چوبی یا فلزی با پاشش آب مداوم می‌تواند دمای هیدراتاسیون را کنترل کند. پس از باز کردن قالب‌ها که معمولاً ۲۴ تا ۴۸ ساعت بعد انجام می‌شود، پوشاندن ستون با گونی‌های چتایی مرطوب یا استفاده از نایلون برای جلوگیری از تبخیر آب ضروری است.

در برخی فصول، رعایت بهترین فصل بتن ریزی و دمای محیط نقش حیاتی ایفا می‌کند. در هوای گرم، بتن به سرعت آب خود را از دست داده و دچار ترک‌های انقباضی می‌شود، در حالی که در هوای سرد، خطر یخ‌زدگی آب در لایه‌های سطحی و عمقی بتن وجود دارد. استفاده از مواد افزودنی ضدیخ در زمستان و کیورینگ با بخار یا پوشش‌های حرارتی در مناطق سردسیر، از استانداردهای غیرقابل‌اغماض مهندسی است. عدم توجه به این موارد منجر به ایجاد ترک‌های مویی می‌شود که راه را برای ورود اکسیژن و رطوبت به داخل بتن و خوردگی آرماتورها باز می‌کند. در صورتی که پس از قالب‌برداری، نواقصی جزیی در سطح بتن مشاهده شود، باید از روش های ترمیم بتن استاندارد مانند ملات‌های پایه سیمانی اصلاح شده با پلیمر استفاده کرد و از ماله‌کشی ساده با سیمان سیاه به شدت پرهیز نمود، چرا که این کار تنها عیوب را می‌پوشاند و تأثیری در دوام سازه‌ای ندارد.

چالش‌های مهندسی در ستون‌های بلند و مقاطع خاص

اجرای ستون در سازه‌های بلندمرتبه یا پل‌ها، نیازمند محاسبات دقیق در مورد روان‌گرایی و افت بتن است. در این پروژه‌ها، بتن ریزی معمولاً با پمپ‌های پرقدرت انجام می‌گیرد و استفاده از لوله‌های انعطاف‌پذیر برای رساندن بتن به عمق قالب الزامی است. پدیده “قوس‌زدگی” در بتن‌های با تراکم بالا می‌تواند باعث شود که بتن در میان میلگردهای فوقانی گیر کرده و بخش‌های پایینی خالی بماند. در چنین شرایطی، استفاده از بتن خودتراکم (SCC) که بدون نیاز به لرزاندن و تنها تحت اثر وزن خود تمام فضاها را پر می‌کند، یک راهکار مهندسی پیشرفته محسوب می‌شود. گروه صنعتی بوذرجمهر با ارائه تجهیزات و دانش فنی در حوزه قالب‌بندی‌های پیشرفته، همواره بر لزوم استفاده از تکنولوژی‌های روز برای کاهش خطاهای انسانی در این مراحل تأکید دارد.

همچنین در طراحی و اجرای انواع سقف بتنی ساختمان، محل اتصال ستون به سقف (ناحیه چشمه اتصال) به دلیل تراکم بسیار بالای آرماتورهای تیر و ستون، بحرانی‌ترین نقطه بتن ریزی است. در این نواحی، سنگدانه‌های درشت بتن ممکن است مسیر را مسدود کنند. مهندسین مجرب در این بخش‌ها از بتن با دانه‌بندی ریزتر یا روان‌کننده‌های قوی‌تر استفاده می‌کنند تا از پر شدن کامل چشمه اتصال اطمینان حاصل نمایند. هرگونه تخلخل در این ناحیه در هنگام وقوع زلزله، می‌تواند منجر به شکست برشی ستون و ریزش ناگهانی سقف شود.

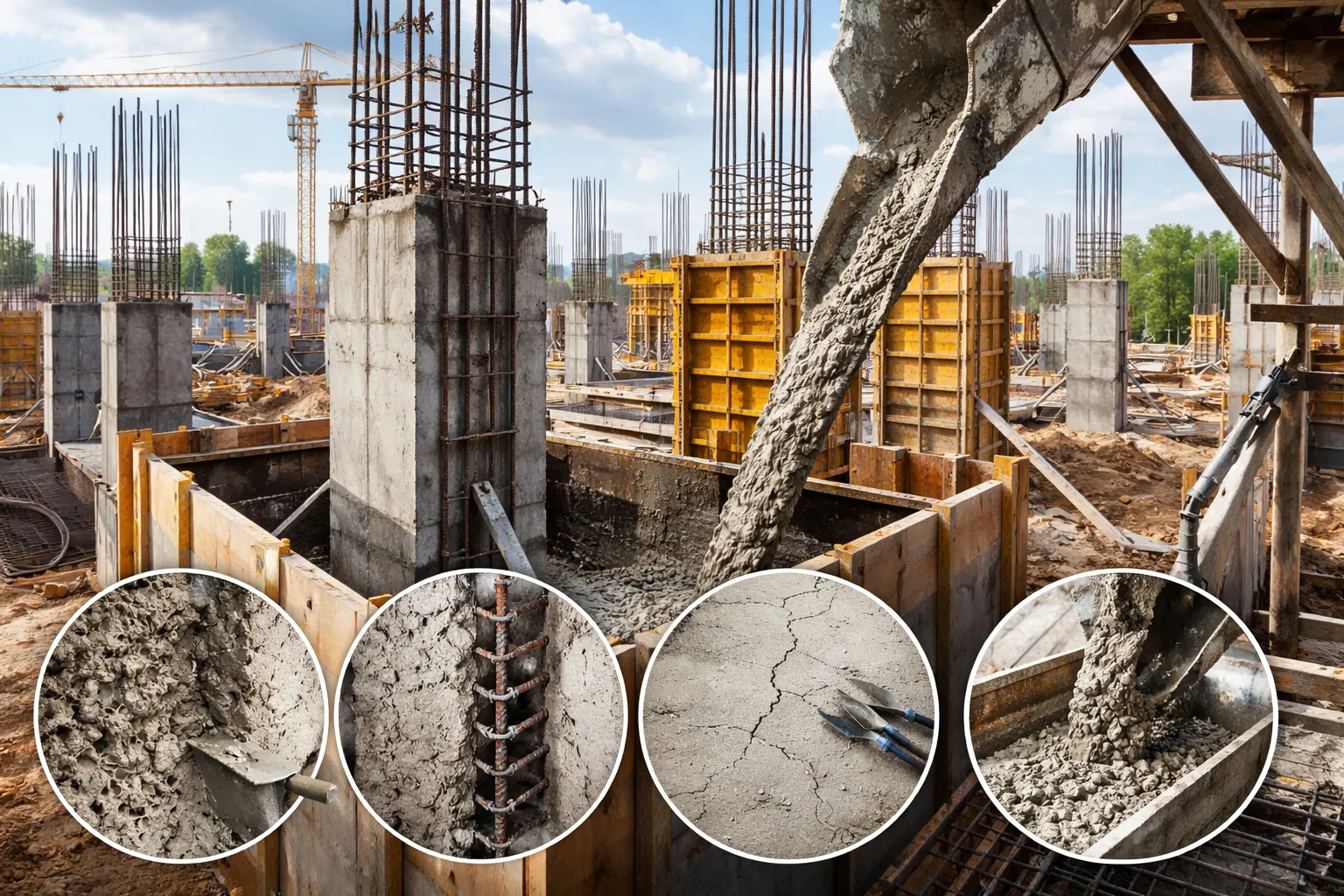

تحلیل آسیب‌شناسی و رفع عیوب رایج در بتن ریزی

شناخت مشکلات رایج و راهکارهای مقابله با آن‌ها، بخشی از دانش تخصصی یک مهندس مقیم است. کرمو شدگی، نمایان شدن آرماتورها، انحراف از شاقول و ترک‌های ناشی از نشست پلاستیک، از جمله شایع‌ترین عیوب در بتن ریزی ستون هستند. علت اصلی کرمو شدگی معمولاً عدم ویبره صحیح یا نشت شیره بتن از لبه‌های قالب است. اگر عمق کرمو شدگی زیاد باشد، ستون دیگر قادر به تحمل بارهای طراحی شده نخواهد بود و باید پس از تراشیدن بخش‌های سست، با استفاده از گروت‌های اپوکسی یا میکرو بتن‌های منبسط‌شونده ترمیم گردد. جدایش مصالح نیز که ناشی از سرعت بالای ریختن یا ارتفاع سقوط زیاد است، با اصلاح روش ریختن و استفاده از قیف‌های واسط قابل پیشگیری است.

در نهایت، موفقیت در اجرای یک ستون ایده‌آل مستلزم هماهنگی دقیق میان تیم‌های آرماتوربند، قالب‌بند و اکیپ بتن‌ریز است. نظارت مستمر مهندس ناظر بر پارامترهایی چون نسبت آب به سیمان، زمان تخلیه تراک میکسر و نحوه لرزاندن، ضامن کیفیت نهایی خواهد بود. بتن ریزی ستون تنها یک وظیفه مکانیکی نیست، بلکه یک هنر مهندسی است که در آن علم متالورژی (میلگرد)، شیمی (سیمان و افزودنی‌ها) و فیزیک (مکانیک سنگدانه‌ها) در کنار هم قرار می‌گیرند تا استخوان‌بندی اصلی سازه را شکل دهند. با رعایت دقیق ضوابط آیین‌نامه بتن ایران و بهره‌گیری از تجربیات اجرایی، می‌توان سازه‌ای ساخت که نه تنها در برابر بارهای ثقلی، بلکه در برابر حوادث غیرمترقبه‌ای همچون زلزله نیز پایداری و ایمنی ساکنان خود را تضمین نماید.

نتیجه‌گیری فنی و توصیه‌های نهایی

بتن ریزی ستون به عنوان یکی از حساس‌ترین مراحل ساخت سازه‌های بتنی، نیازمند دقت وسواس‌گونه در تمامی جزئیات است. از انتخاب متریال اولیه و طرح اختلاط گرفته تا چیدمان آرماتورها و نحوه متراکم‌سازی، هر مرحله تأثیری مستقیم بر مقاومت فشاری و دوام بلندمدت عضو دارد. مهندسان و مجریان باید همواره به یاد داشته باشند که هزینه‌های صرف شده برای خرید قالب بتن باکیفیت و استفاده از مواد افزودنی استاندارد، در مقابل هزینه‌های هنگفت تعمیر و تقویت سازه‌های معیوب، بسیار ناچیز است. در پایان، تأکید می‌شود که عمل‌آوری صحیح و اصولی، آخرین حلقه این زنجیره کیفیت است که نباید تحت هیچ شرایطی نادیده گرفته شود. رعایت اصول ذکر شده در این نوشتار، مسیر را برای دستیابی به سازه‌هایی ایمن، پایدار و مطابق با استانداردهای نوین مهندسی عمران هموار خواهد کرد.

سوالات متداول

چرا رعایت کاور بتن در ستون‌ها اهمیت دارد ؟

کاور مناسب از میلگردها در برابر رطوبت و عوامل خورنده محافظت کرده و دوام و طول عمر ستون را افزایش می‌دهد.

حداکثر ارتفاع مجاز سقوط آزاد بتن در بتن‌ریزی ستون چقدر است ؟

ارتفاع سقوط آزاد بتن نباید بیش از ۱٫۵ متر باشد تا از جدایش مصالح جلوگیری شود.

ویبره بیش از حد بتن چه آسیبی به ستون وارد می‌کند ؟

ویبره بیش از حد باعث جداشدگی سنگدانه‌ها، بالا آمدن شیره بتن و کاهش یکنواختی بتن می‌شود.

بهترین راه افزایش روانی بتن ستون بدون کاهش مقاومت چیست ؟

استفاده از فوق‌روان‌کننده‌های استاندارد به‌جای افزودن آب، روانی مناسب را بدون افت مقاومت تأمین می‌کند.

مهم‌ترین اقدام پس از بتن‌ریزی ستون چیست ؟

عمل‌آوری صحیح و حفظ رطوبت بتن برای جلوگیری از ترک‌خوردگی و دستیابی به مقاومت نهایی ضروری است.

منابع و مراجع فنی:

• آیین‌نامه بتن ایران (آبا)، سازمان مدیریت و برنامه‌ریزی کشور.
• کتاب تکنولوژی بتن و طرح اختلاط، تالیف دکتر مستوفی‌نژاد.
• استانداردهای انجمن بتن آمریکا (ACI 301 & ACI 318) در زمینه اجرای سازه‌های بتنی.
• دستورالعمل‌های فنی و اجرایی سازمان نظام مهندسی ساختمان در بخش نظارت سازه.
• گزارش‌های تخصصی و مقالات اجرایی منتشر شده توسط گروه‌های صنعتی معتبر در حوزه قالب‌بندی و بتن.
