آشنایی با اتصالات قالب بندی بتن و تجهیزات قالب بندی

اتصالات قالب بندی یکی از مهم‌ترین اجزای سیستم قالب بندی بتن هستند که نقش مستقیمی در استحکام، پایداری و دقت اجرای سازه‌های بتنی دارند. در این مقاله، گروه صنعتی بوذرجمهر به معرفی انواع اتصالات قالب فلزی بتن، تجهیزات قالب بندی و کاربرد هر یک می‌پردازد تا شما بتوانید با شناخت بهتر این قطعات، انتخابی مطمئن‌تر برای پروژه‌های عمرانی خود داشته باشید.

در هر پروژه بتن‌ریزی، کیفیت نهایی سازه تنها به نوع بتن یا مهارت مجری وابسته نیست؛ بلکه تجهیزات قالب بندی و اتصالات قالب بندی مورد استفاده نیز نقش بسیار مهمی در استحکام، دقت ابعادی و ایمنی سازه ایفا می‌کنند. بسیاری از مشکلاتی که پس از بتن‌ریزی مشاهده می‌شوند، مانند تغییر شکل قالب، نشت شیره بتن یا ایجاد ناهمواری در سطح بتن، نتیجه استفاده از تجهیزات نامناسب یا اتصالات غیراستاندارد است.

اگر تاکنون این سؤال برای شما پیش آمده که قالب بتن چیست و چه تجهیزاتی در کنار آن استفاده می‌شود، یا قصد خرید قالب بتن و متعلقات آن را دارید، آشنایی با انواع اتصالات قالب فلزی بتن می‌تواند به شما کمک کند تا انتخابی مطمئن‌تر، اقتصادی‌تر و متناسب با نیاز پروژه داشته باشید.

قالب بتن چیست و چه کاربردی در ساخت‌وساز دارد

پیش از بررسی اتصالات قالب بندی، بهتر است ابتدا بدانیم قالب بتن چیست. قالب بتن مجموعه‌ای از صفحات و تجهیزات جانبی است که برای شکل‌دهی بتن تازه تا زمان رسیدن به مقاومت اولیه مورد استفاده قرار می‌گیرد. این قالب‌ها باعث می‌شوند بتن در ابعاد و شکل مورد نظر اجرا شده و پس از گیرش اولیه بدون تغییر فرم باقی بماند.

امروزه قالب‌های بتن در انواع مختلفی مانند قالب فلزی، چوبی، پلاستیکی و آلومینیومی تولید می‌شوند، اما قالب فلزی به دلیل مقاومت بالا، طول عمر زیاد و امکان استفاده مکرر، یکی از پرکاربردترین گزینه‌ها در پروژه‌های عمرانی محسوب می‌شود. البته عملکرد مناسب این قالب‌ها تنها زمانی تضمین می‌شود که از اتصالات و تجهیزات استاندارد در کنار آن‌ها استفاده شود.

اتصالات قالب بندی و تجهیزات قالب بتن شامل چه مواردی می‌شود

تجهیزات قالب بندی مجموعه‌ای از قطعات و اتصالات تخصصی هستند که صفحات قالب بتن را به یکدیگر متصل کرده، استحکام و پایداری سیستم را در زمان بتن‌ریزی تأمین می‌کنند. این تجهیزات علاوه بر ایجاد اتصال مطمئن بین اجزای قالب، نیروهای ناشی از فشار بتن تازه را به‌طور یکنواخت توزیع کرده و از جابه‌جایی، باز شدن درزها، تغییر شکل یا شکست قالب جلوگیری می‌کنند. استفاده از تجهیزات مناسب باعث افزایش دقت ابعادی سازه، کاهش نشت شیره بتن، بهبود کیفیت سطح بتن و افزایش ایمنی عملیات اجرایی می‌شود. هر یک از این تجهیزات وظیفه مشخصی بر عهده دارند و عملکرد صحیح آن‌ها در کنار یکدیگر، نقش مهمی در اجرای یک قالب بندی استاندارد و بدون نقص ایفا می‌کند. به همین دلیل، استفاده از تجهیزات باکیفیت و متناسب با نوع پروژه، یکی از عوامل اصلی موفقیت در اجرای سازه‌های بتنی محسوب می‌شود.

تجهیزات اصلی قالب بندی

مهم‌ترین تجهیزات مورد استفاده در قالب بندی بتن عبارت‌اند از:

• پین و گوه
• بولت قالب بندی
• مهره بولت
• واشر کاس
• گیره قالب بندی
• سولجر
• پشت بند قالب
• بلت عصایی
• میان بولت

تجهیزات کمکی قالب بندی

علاوه بر تجهیزات اصلی، قطعاتی مانند جک سقفی، براکت، کنج داخلی و خارجی، نبشی‌های اتصال، بست داربستی و مهاربندها نیز در بسیاری از پروژه‌ها مورد استفاده قرار می‌گیرند. انتخاب این تجهیزات به نوع سازه، ارتفاع بتن‌ریزی و شرایط اجرایی پروژه بستگی دارد.

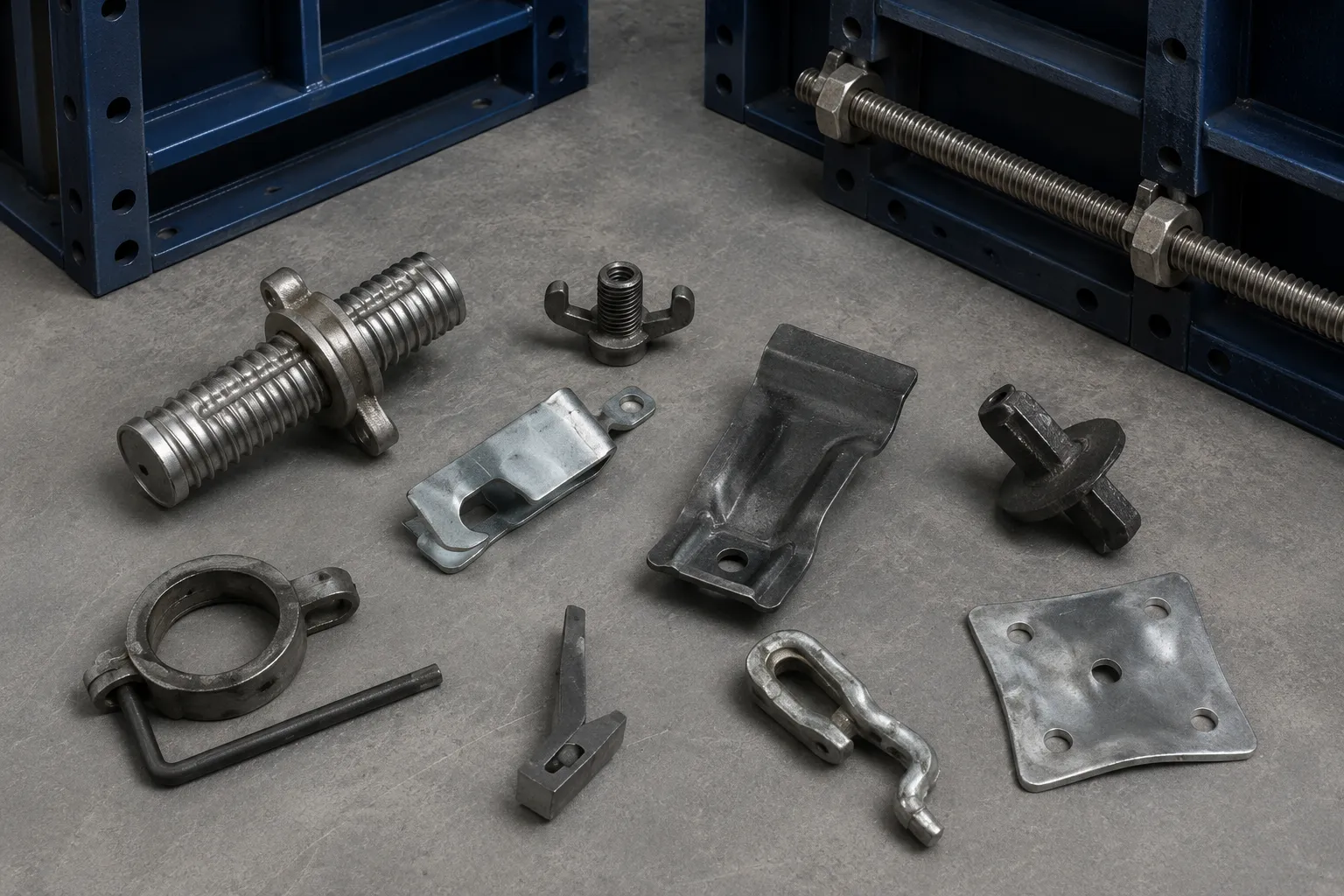

مهم‌ترین اتصالات قالب بندی بتن

اتصالات قالب فلزی بتن قطعاتی هستند که صفحات قالب را به یکدیگر متصل کرده و استحکام مجموعه را تضمین می‌کنند. هر اتصال برای کاربرد مشخصی طراحی شده و استفاده صحیح از آن‌ها موجب افزایش کیفیت بتن‌ریزی خواهد شد.

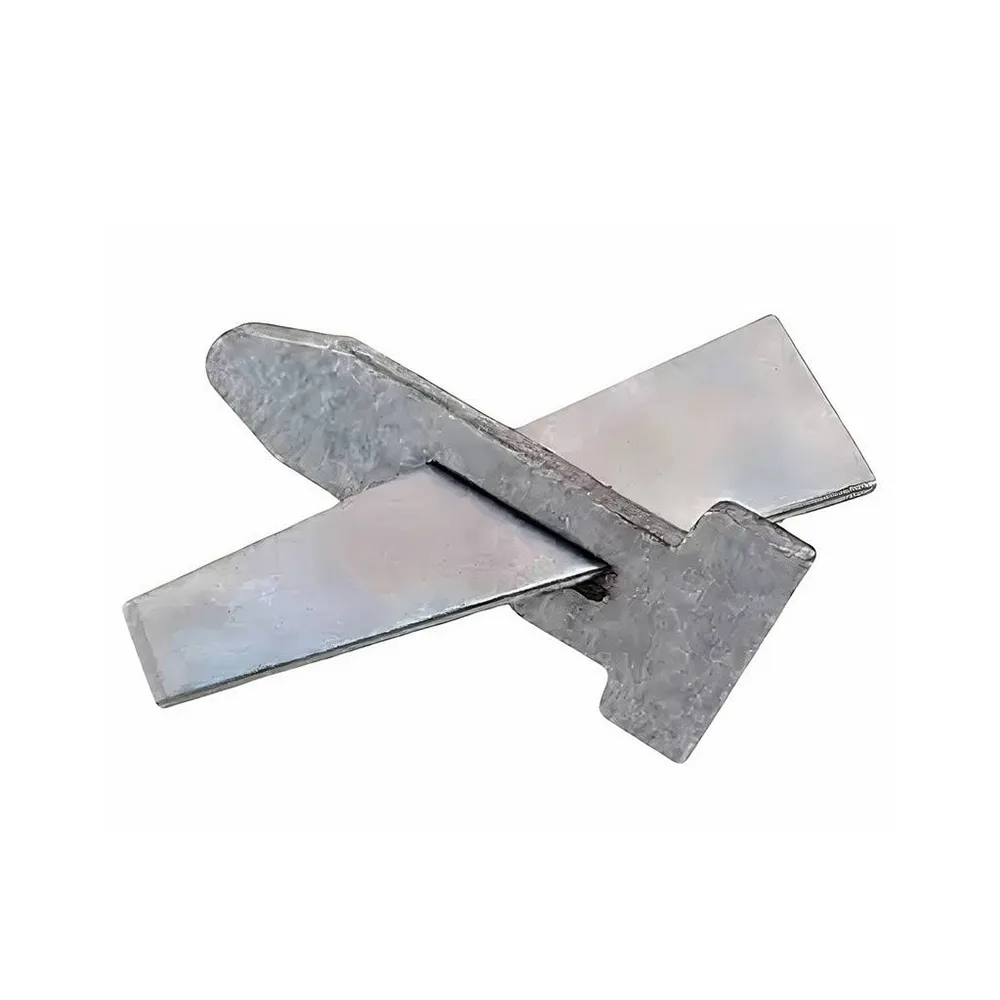

پین و گوه

پین و گوه یکی از پرکاربردترین و پرمصرف‌ترین اتصالات قالب بندی فلزی بتن است که از دو قطعه مکمل شامل یک پین فلزی استوانه‌ای و یک گوه با شکل مخروطی یا ذوزنقه‌ای تشکیل می‌شود. پین در سوراخ‌های تعبیه‌شده روی قالب قرار می‌گیرد و سپس گوه با چند ضربه در کنار آن جا زده می‌شود تا اتصال به‌طور کامل قفل شود. این ساختار ساده، امکان اتصال سریع، ایمن و در عین حال قابل باز شدن دو پنل قالب را فراهم می‌کند. علاوه بر افزایش سرعت نصب و جمع‌آوری قالب‌ها، پین و گوه از ایجاد فاصله بین پنل‌ها جلوگیری کرده و مانع نشت شیره بتن می‌شود؛ به همین دلیل استفاده از آن در اغلب پروژه‌های ساختمانی و عمرانی ضروری است.

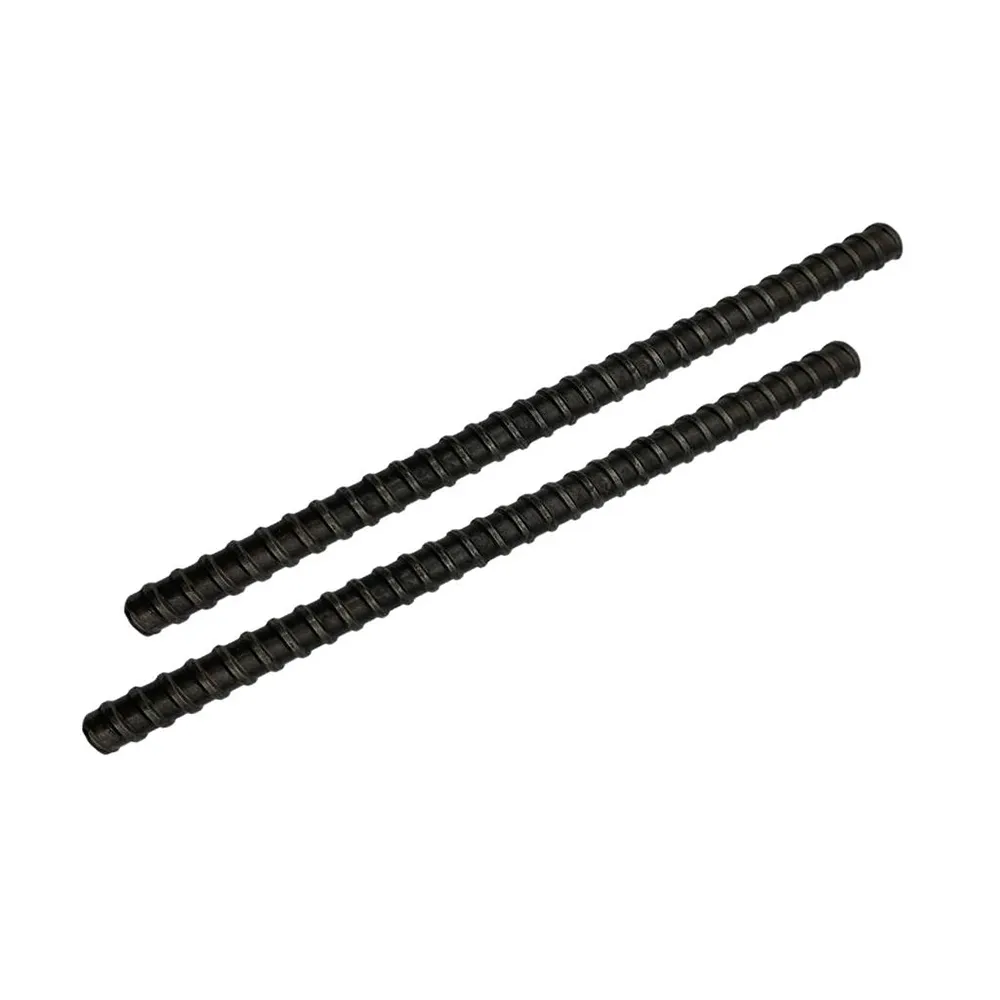

بولت قالب بندی

بولت قالب بندی یک میله فولادی رزوه‌دار است که به‌عنوان یکی از مهم‌ترین اجزای سیستم اتصالات قالب بندی بتن، وظیفه اتصال و محکم نگه داشتن دو سمت مقابل قالب را بر عهده دارد. این قطعه با عبور از میان قالب‌ها و اتصال به مهره و سایر متعلقات، فاصله استاندارد بین دو قالب را حفظ کرده و به‌عنوان یک عضو کششی، فشار جانبی ناشی از بتن تازه را که تمایل به باز کردن قالب‌ها دارد، تحمل و خنثی می‌کند. در صورت استفاده نکردن از بولت مناسب، احتمال باز شدن قالب، تغییر شکل آن، نشت شیره بتن و کاهش کیفیت اجرای سازه افزایش می‌یابد. بولت‌های قالب بندی در قطرها و طول‌های مختلف تولید می‌شوند و انتخاب ابعاد مناسب آن‌ها باید با توجه به ضخامت دیوار، ارتفاع بتن‌ریزی و میزان فشار واردشده بر قالب انجام شود تا استحکام و پایداری سیستم قالب بندی به‌طور کامل تأمین گردد.

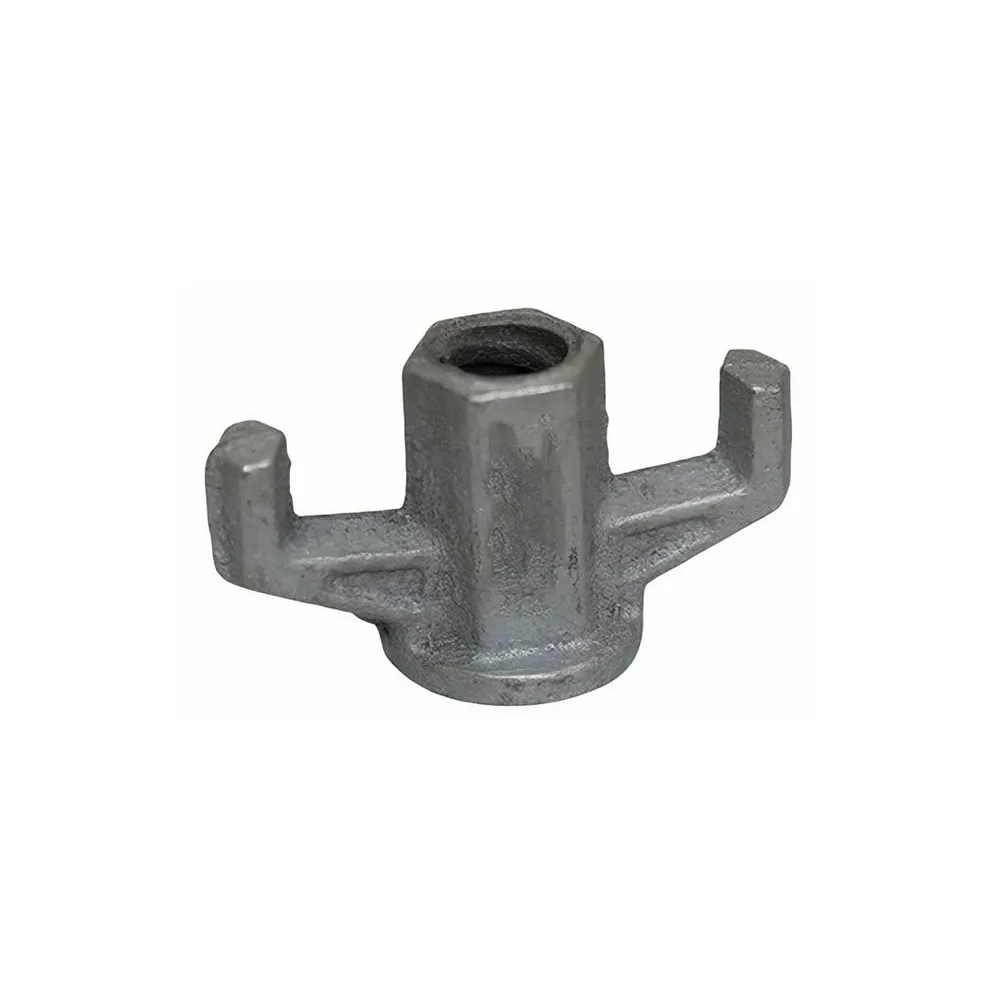

مهره بولت

مهره بولت یکی از اتصالات اصلی در سیستم قالب بندی بتن است که روی بولت رزوه‌دار نصب می‌شود و وظیفه ایجاد و حفظ اتصال محکم بین اجزای قالب را بر عهده دارد. این قطعه دارای رزوه داخلی است و با درگیر شدن با رزوه‌های بولت، نیروی کششی لازم را برای ثابت نگه داشتن قالب‌ها ایجاد می‌کند. اتصال بولت و مهره با ترکیبی از اصطکاک رزوه‌ها، کشش بولت و فشردگی قطعات، مانع از باز شدن قالب‌ها در برابر فشار بتن‌ریزی می‌شود. طراحی مهره‌های قالب بندی به گونه‌ای است که نصب و باز کردن آن‌ها به‌سرعت و بدون نیاز به ابزار پیچیده انجام می‌شود و برخی مدل‌ها نیز دارای مکانیزم‌هایی برای جلوگیری از شل شدن در اثر لرزش یا فشار هستند. استفاده از مهره‌های استاندارد و باکیفیت علاوه بر توزیع یکنواخت نیرو، از آسیب دیدن بولت و سایر اتصالات جلوگیری کرده و استحکام و ایمنی سیستم قالب بندی را افزایش می‌دهد.

واشر کاس

واشر کاس یکی از اجزای مهم سیستم قالب بندی بتن است که در کنار مهره خروسکی و بولت مورد استفاده قرار می‌گیرد. این قطعه فلزی با افزایش سطح تماس، فشار واردشده از مهره را به‌طور یکنواخت در سطح بیشتری توزیع کرده و از تمرکز تنش در یک نقطه جلوگیری می‌کند. همچنین با افزایش اصطکاک بین مهره و قطعات اتصال، مانع لقی و شل شدن مهره در اثر ارتعاش یا فشارهای ناشی از بتن‌ریزی می‌شود. استفاده از واشر کاس علاوه بر افزایش استحکام اتصال، از آسیب دیدن قالب‌ها نیز جلوگیری می‌کند و در پروژه‌هایی که فشار جانبی بتن زیاد است، نقش بسیار مهمی در حفظ پایداری و ایمنی سیستم قالب بندی دارد.

گیره قالب بندی (گیره چنگکی)

گیره قالب بندی یکی از اتصالات مهم و پرکاربرد در سیستم قالب بندی بتن است که برای مهاربندی، ایجاد پشت‌بند و افزایش استحکام اتصال قالب‌ها، به‌ویژه در اجرای دیوارهای بتنی، مورد استفاده قرار می‌گیرد. این قطعه دارای ساختاری گیره‌ای با دو قلاب در طرفین است که به‌راحتی به لبه قالب متصل می‌شود و بخش میانی توخالی آن امکان اتصال لوله داربست یا پروفیل پشت‌بند را فراهم می‌کند. با استفاده از گیره قالب بندی، لوله‌های پشت‌بند به قالب متصل شده و یک ساختار یکپارچه و مقاوم در برابر فشار جانبی بتن ایجاد می‌شود. این اتصال علاوه بر افزایش استحکام و پایداری سیستم قالب بندی، از باز شدن، جابه‌جایی یا تغییر شکل قالب‌ها در هنگام بتن‌ریزی جلوگیری کرده و نقش مهمی در افزایش ایمنی، دقت اجرا و کیفیت نهایی سازه دارد.

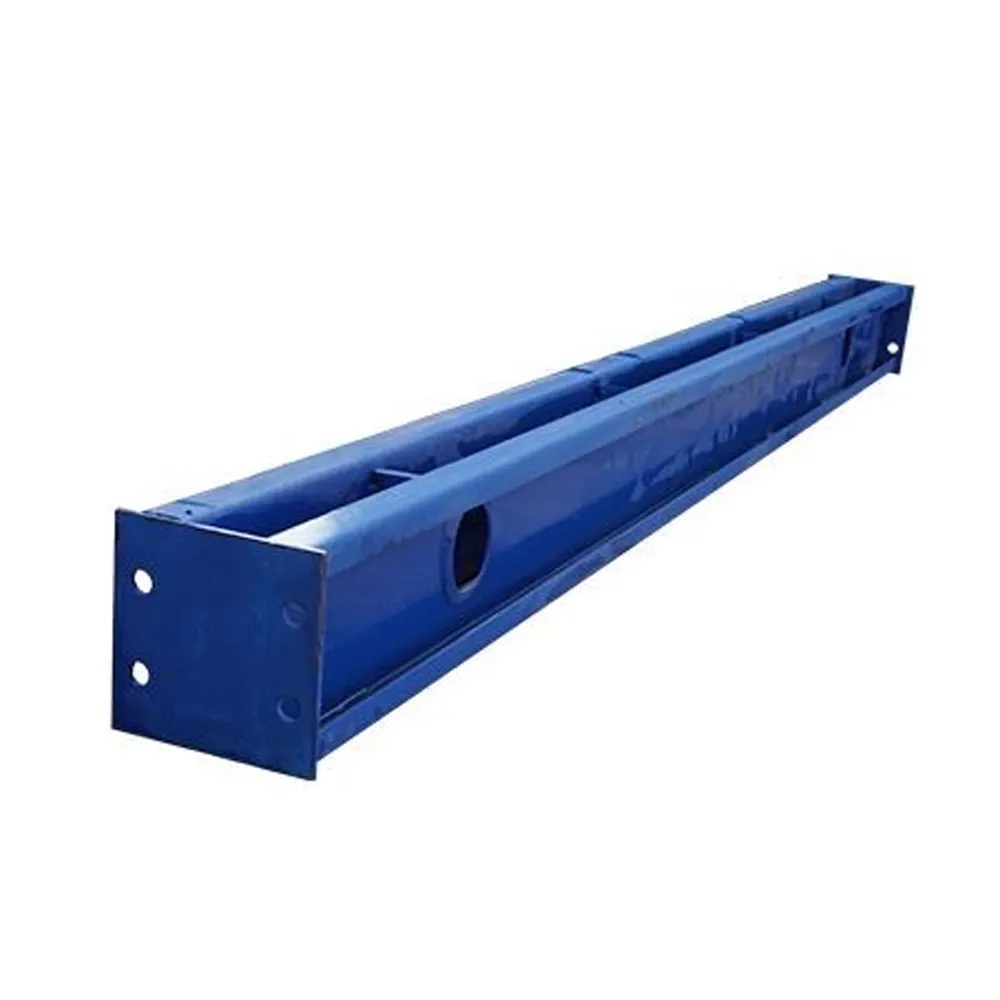

سولجر

سولجر (Soldier) یا پشت‌بند فولادی یکی از مهم‌ترین اجزای سیستم قالب بندی بتن است که به‌عنوان یک عضو تقویتی و پشت‌بند عمودی، وظیفه افزایش استحکام و توزیع یکنواخت نیروهای وارد بر قالب را بر عهده دارد. این قطعه با تحمل و کنترل فشار هیدرواستاتیکی ناشی از بتن تازه، از باز شدن، تغییر شکل یا جابه‌جایی قالب‌ها جلوگیری می‌کند. سولجر معمولاً با استفاده از بولت، واشر کاس، مهره خروسکی و پین و گوه به پشت‌بندهای افقی متصل می‌شود و با ایجاد یک ساختار یکپارچه، پایداری و ایمنی سیستم قالب بندی را افزایش می‌دهد. به همین دلیل، در پروژه‌های بزرگ و سازه‌هایی که فشار جانبی بتن زیاد است، استفاده از سولجر نقش مهمی در حفظ دقت ابعادی، کاهش تغییر شکل قالب‌ها و افزایش کیفیت نهایی بتن‌ریزی دارد.

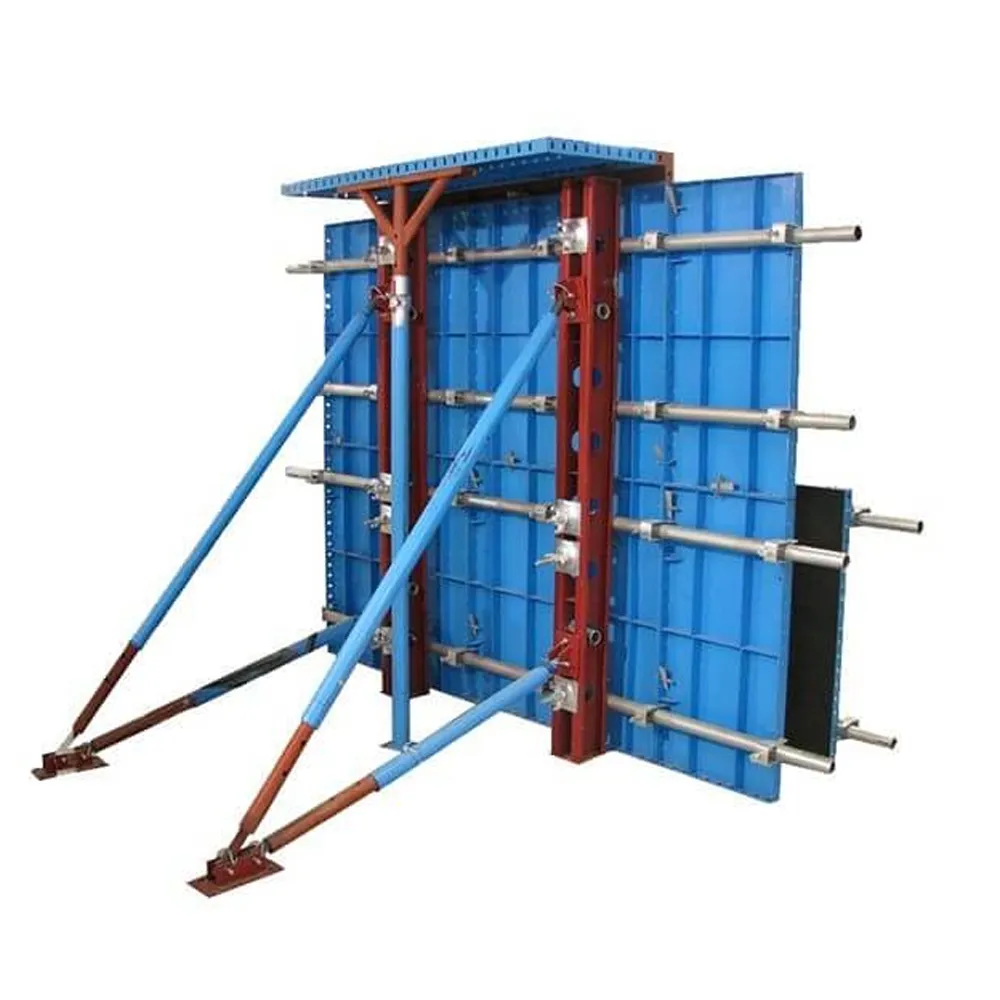

پشت بند قالب

پشت‌بند قالب یکی از اجزای اصلی سیستم قالب بندی بتن است که وظیفه تقویت و پشتیبانی از قالب در برابر فشارهای ناشی از بتن‌ریزی را بر عهده دارد. این قطعه با جلوگیری از خم شدن، تغییر شکل یا جابه‌جایی قالب، استحکام و پایداری کل سیستم قالب بندی را حفظ می‌کند. پشت‌بندها معمولاً از پروفیل‌های فولادی ساخته می‌شوند، اما در برخی پروژه‌ها بسته به شرایط اجرا، از چوب یا سایر مصالح مقاوم نیز استفاده می‌شود. انتخاب صحیح پشت‌بند متناسب با ابعاد قالب و فشار واردشده، علاوه بر افزایش ایمنی و کیفیت اجرای بتن، باعث افزایش طول عمر قالب‌ها، کاهش هزینه‌های تعمیر و نگهداری و حفظ دقت ابعادی سازه خواهد شد.

چرا کیفیت اتصالات قالب فلزی بتن اهمیت دارد

گاهی تصور می‌شود که تنها کیفیت پنل‌های قالب اهمیت دارد، اما در عمل، عملکرد کل سیستم به کیفیت اتصالات وابسته است. حتی اگر بهترین قالب فلزی نیز استفاده شود، استفاده از اتصالات ضعیف می‌تواند باعث نشت بتن، باز شدن قالب، ایجاد اعوجاج در دیوار و افزایش هزینه‌های پروژه شود.

اتصالات استاندارد علاوه بر افزایش ایمنی، موجب کاهش زمان نصب، سهولت در باز کردن قالب‌ها و افزایش تعداد دفعات استفاده از تجهیزات خواهند شد. به همین دلیل پیمانکاران حرفه‌ای همواره از تجهیزات باکیفیت و استاندارد استفاده می‌کنند.

هنگام خرید اتصالات قالب بندی به چه نکاتی توجه کنیم

اگر قصد خرید قالب بتن و تجهیزات جانبی آن را دارید، بهتر است تنها به قیمت توجه نکنید. کیفیت ساخت، نوع فولاد، دقت ابعادی و مقاومت قطعات از مهم‌ترین عواملی هستند که باید بررسی شوند.

همچنین بهتر است تجهیزات مورد نیاز خود را از تولیدکنندگانی تهیه کنید که محصولات آن‌ها مطابق استانداردهای صنعتی تولید شده باشند. وجود پوشش مناسب، جوشکاری باکیفیت، مقاومت در برابر خوردگی و امکان استفاده مکرر از جمله ویژگی‌هایی هستند که ارزش سرمایه‌گذاری بیشتری دارند.

در پروژه‌های بزرگ، استفاده از تجهیزات استاندارد می‌تواند هزینه‌های تعمیر، دوباره‌کاری و تأخیر در اجرا را به میزان قابل توجهی کاهش دهد و در نهایت باعث افزایش بهره‌وری پروژه شود.

راهنمای خرید قالب بتن و اتصالات قالب بندی استاندارد

برای انتخاب بهترین تجهیزات، ابتدا باید نوع پروژه، ارتفاع بتن‌ریزی، حجم بتن، تعداد دفعات استفاده از قالب و شرایط محیطی را بررسی کنید. ممکن است تجهیزاتی که برای یک ساختمان چند طبقه مناسب هستند، برای پروژه‌های صنعتی یا پل‌سازی پاسخگوی نیاز نباشند.

در زمان خرید قالب بتن بهتر است تمام متعلقات مورد نیاز از جمله پین و گوه، بولت، مهره بولت، واشر کاس، گیره‌ها و پشت‌بندها را نیز به صورت کامل بررسی کنید. هماهنگی میان این تجهیزات باعث افزایش سرعت اجرا و کاهش مشکلات احتمالی در زمان بتن‌ریزی خواهد شد.

چرا قالب فلزی بتن گروه صنعتی بوذرجمهر

خرید قالب بتن یکی از تصمیمات مهم در مدیریت هزینه‌ها، کیفیت اجرا و سرعت پیشرفت پروژه‌های عمرانی محسوب می‌شود. پیش از انتخاب قالب مناسب، لازم است عواملی مانند نوع سازه، حجم بتن‌ریزی، تعداد دفعات استفاده، شرایط محیطی پروژه و بودجه در نظر گرفته شوند. همچنین کیفیت ساخت قالب، نوع متریال مصرفی، استحکام اتصالات و خدمات پشتیبانی از جمله مواردی هستند که می‌توانند بر عملکرد و طول عمر قالب تأثیر مستقیم داشته باشند.

امروزه تولیدکنندگان مختلفی در حوزه قالب بندی بتن فعالیت می‌کنند و هرکدام محصولات متنوعی را برای نیازهای مختلف پروژه‌ها ارائه می‌دهند. برای مثال، گروه صنعتی بوذرجمهر با سال‌ها تجربه در صنعت ساخت‌وساز، انواع قالب‌های بتن از جمله قالب مدولار، قالب‌های مخصوص ستون، دیوار برشی، قالب‌های دایره‌ای و سایر قالب‌های خاص را تولید و عرضه می‌کند. تنوع محصولات باعث می‌شود پیمانکاران و مجریان پروژه بتوانند متناسب با شرایط اجرایی، مناسب‌ترین سیستم قالب بندی را انتخاب کنند.

یکی دیگر از نکات مهم هنگام خرید قالب بتن، توجه به هزینه‌های بلندمدت است. بسیاری از خریداران تنها قیمت اولیه را ملاک قرار می‌دهند، در حالی که عواملی مانند دوام، تعداد دفعات استفاده مجدد، هزینه تعمیر و نگهداری، سرعت نصب و سهولت جابه‌جایی نیز باید مورد بررسی قرار گیرند. به همین دلیل، انتخاب یک قالب استاندارد و باکیفیت می‌تواند علاوه بر افزایش کیفیت نهایی سازه، در کاهش هزینه‌های اجرایی و افزایش بهره‌وری پروژه نیز نقش مؤثری داشته باشد.

جمع‌بندی

اتصالات قالب بندی بتن، بخش جدایی‌ناپذیر هر سیستم قالب بندی هستند و نقش مهمی در استحکام، ایمنی و کیفیت اجرای سازه‌های بتنی ایفا می‌کنند. قطعاتی مانند پین و گوه، بولت، مهره بولت، واشر کاس، گیره قالب بندی، سولجر و پشت‌بند، هرکدام وظیفه مشخصی در حفظ پایداری قالب و تحمل فشار بتن تازه بر عهده دارند و عملکرد صحیح آن‌ها در کنار یکدیگر، از بروز مشکلاتی مانند تغییر شکل قالب، نشت شیره بتن و کاهش کیفیت سطح بتن جلوگیری می‌کند.

اگر قصد خرید قالب بتن یا تجهیزات قالب بندی را دارید، تنها قیمت را ملاک انتخاب قرار ندهید. کیفیت ساخت، استفاده از فولاد استاندارد، دقت ابعادی، دوام، مقاومت در برابر فشار و امکان استفاده مکرر از مهم‌ترین عواملی هستند که بر کیفیت اجرا و هزینه‌های بلندمدت پروژه تأثیر مستقیم دارند.

گروه صنعتی بوذرجمهر با تکیه بر تجربه، دانش فنی و بهره‌گیری از تجهیزات تولید پیشرفته، انواع قالب فلزی بتن و اتصالات قالب بندی را مطابق نیاز پروژه‌های ساختمانی، عمرانی و صنعتی تولید و عرضه می‌کند. استفاده از محصولات استاندارد و باکیفیت، علاوه بر افزایش ایمنی و سرعت اجرای پروژه، موجب کاهش هزینه‌های تعمیر، دوباره‌کاری و افزایش عمر مفید تجهیزات خواهد شد.

سوالات متداول اتصالات قالب بندی

1. اتصالات قالب بندی بتن چه کاربردی دارند ؟

اتصالات قالب بندی برای اتصال صفحات قالب، تحمل فشار بتن تازه، جلوگیری از جابه‌جایی قالب‌ها و افزایش استحکام و ایمنی سیستم قالب بندی استفاده می‌شوند.

2. مهم‌ترین تجهیزات قالب بندی بتن کدام‌اند ؟

از مهم‌ترین تجهیزات قالب بندی می‌توان به پین و گوه، بولت قالب بندی، مهره بولت، واشر کاس، گیره قالب بندی، سولجر و پشت‌بند قالب اشاره کرد.

3. هنگام خرید قالب بتن به چه نکاتی باید توجه کرد ؟

کیفیت ساخت، جنس فولاد، دقت ابعادی، مقاومت قطعات، استاندارد بودن تجهیزات و سازگاری اتصالات با نوع پروژه از مهم‌ترین نکات هنگام خرید قالب بتن هستند.

4. چرا استفاده از اتصالات استاندارد در قالب بندی اهمیت دارد ؟

اتصالات استاندارد از باز شدن قالب‌ها، نشت شیره بتن، تغییر شکل سازه و افزایش هزینه‌های اجرایی جلوگیری کرده و کیفیت نهایی بتن‌ریزی را بهبود می‌بخشند.

5. قالب فلزی بتن چه مزیتی نسبت به سایر قالب‌ها دارد ؟

قالب فلزی بتن به دلیل استحکام بالا، طول عمر زیاد، قابلیت استفاده مجدد، دقت ابعادی مناسب و تحمل فشار بتن، یکی از بهترین گزینه‌ها برای پروژه‌های عمرانی محسوب می‌شود.
