مراحل ساخت سد بتنی؛ از طراحی تا بهره برداری کامل

ساخت سد بتنی، یکی از عظیم‌ترین و پیچیده‌ترین پروژه‌های مهندسی عمران است که نیازمند دقت، برنامه‌ریزی جامع و اجرای فنی در بالاترین سطح استانداردهاست. این فرآیند چند مرحله‌ای، از مطالعات اولیه و ژئوتکنیک آغاز شده و تا عملیات بتن‌ریزی گسترده و نصب تجهیزات جانبی ادامه می‌یابد. درک دقیق مراحل ساخت سد بتنی برای هر مهندس و متخصص این حوزه حیاتی است، زیرا هر گام تأثیر مستقیمی بر پایداری و طول عمر سازه دارد. این مقاله از سوی گروه صنعتی بوذرجمهر که تولیدکننده تخصصی قالب‌های بتنی و تجهیزات سدسازی است، با هدف آشنایی عمیق با این فرآیند مهم عمرانی تدوین شده است. در ادامه، گام‌های اصلی این ابرپروژه‌ها، از مراحل طراحی تا بتن‌ریزی و بهره‌برداری نهایی را بررسی خواهیم کرد تا درک کاملی از چگونگی به سرانجام رسیدن این پروژه‌های زیرساختی به دست آید.

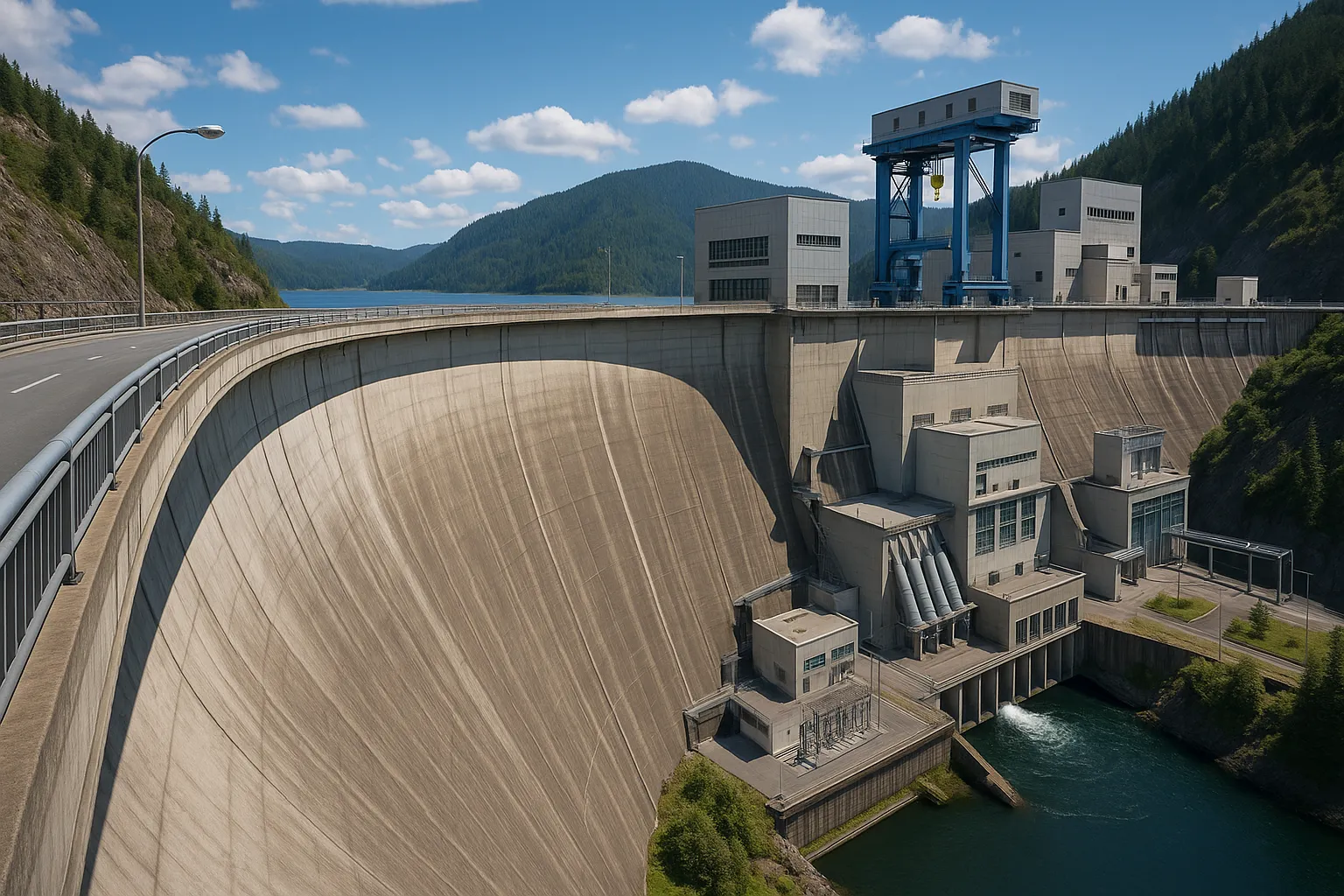

سد بتنی چیست و چرا ساخته می‌شود؟

تعریف سد بتنی، فراتر از یک مانع ساده برای آب، به عنوان یک سازه هیدرولیکی بزرگ شناخته می‌شود که با استفاده از مصالح بتنی سنگین یا بتن غلتکی (RCC) ساخته می‌شود تا نیروهای عظیم هیدرواستاتیک را تحمل کند. سدهای بتنی بر اساس مکانیزم انتقال بار به دو دسته اصلی تقسیم می‌شوند: سدهای وزنی که وزن خود سد برای مقابله با فشار آب کافی است و سدهای قوسی که نیروی آب را از طریق عمل قوس و انتقال آن به تکیه‌گاه‌های سنگی در دو طرف دره، توزیع می‌کنند. این سازه‌ها به دلیل پایداری بالا در برابر سیلاب‌های شدید و نفوذپذیری کم، در مناطق با بستر سنگی قوی و دره‌های تنگ، انتخاب ارجح مهندسان هستند. پایداری ذاتی بتن امکان ساخت سازه‌های بسیار بلند را فراهم می‌آورد و عمر بهره‌برداری آن‌ها معمولاً بیش از ۱۰۰ سال است که این امر، توجیه اقتصادی پروژه‌های عظیم سدسازی را در بلندمدت تقویت می‌کند.

سدسازی به طور کلی اهداف متعددی را دنبال می‌کند که فراتر از ذخیره آب است و به طور مستقیم بر توسعه زیرساخت‌ها و اقتصاد منطقه‌ای تأثیر می‌گذارد. اصلی‌ترین اهداف شامل تأمین آب شرب و کشاورزی، تولید برق‌آبی (هیدروالکتریک) به عنوان یک منبع انرژی پاک و پایدار، کنترل سیلاب‌های فصلی مخرب و ایجاد مسیرهای کشتیرانی یا تفریحی است. در بین انواع سدها، سدهای بتنی اغلب برای پروژه‌های تولید برق‌آبی بزرگ به کار می‌روند، زیرا سازه بتنی امکان تعبیه نیروگاه و دریچه‌های کنترلی (مانند Spillway) را با دقت مهندسی بالا فراهم می‌کند. علاوه بر این، در مناطق شهری و زیرساختی که فضاهای محدودی برای ساخت سد وجود دارد، استفاده از سدهای بتنی به دلیل نیاز به حجم کمتری از مصالح در مقایسه با سدهای خاکی (در صورت استفاده از طراحی قوسی)، توجیه‌پذیرتر است و پاسخگوی نیازهای مدرن شهری خواهد بود.

تعریف سد بتنی و اهداف ساخت آن

سد بتنی یک سازه آب‌بند دائمی است که تمام یا بخش عمده‌ای از بدنه آن از بتن ساخته می‌شود. تفاوت اساسی این نوع سد با سدهای خاکی یا سنگ‌ریزه‌ای در ماهیت مصالح، روش اجرا و عملکرد سازه‌ای آن است. در سدهای بتنی، دوام و مقاومت در برابر فشار جانبی آب، به واسطه خواص مکانیکی بتن و اتکای آن به بستر سنگی زیرین تضمین می‌شود. هدف اصلی از ساخت این سدها، ایجاد یک مخزن آبی پایدار و قابل کنترل برای مدیریت منابع آب است. این مدیریت شامل تخصیص آب برای مصارف گوناگون، از جمله شرب و صنعت، و همچنین حفظ محیط زیست پایین‌دست از طریق کنترل دبی رودخانه می‌شود. طراحی دقیق سدهای بتنی نیازمند پیش‌بینی دقیق نیروهای لرزه‌ای، حرارتی و فشار رسوبات است تا سازه در برابر حوادث غیرمترقبه مقاوم باشد.

اهداف ثانویه ساخت سدهای بتنی غالباً شامل بهبود زیرساخت‌های حمل‌ونقل از طریق ساخت پل‌ها و جاده‌های دسترسی جدید است که این امر شباهت‌هایی به الزامات طراحی و قالب بندی پل در پروژه‌های راهسازی دارد. سدها همچنین به عنوان زیربنای پروژه‌های بزرگ آبیاری منطقه‌ای عمل می‌کنند و می‌توانند با تثبیت دبی جریان رودخانه، به اکوسیستم‌های پایین‌دست کمک کرده یا محیط‌های جدیدی برای آبزیان ایجاد کنند. قابلیت‌های مهندسی سدهای بتنی امکان نصب تجهیزات پیچیده هیدرولیکی، از جمله توربین‌ها و پمپ‌ها، را به سادگی فراهم می‌آورد که این ویژگی در سدهای خاکی با محدودیت‌های بیشتری مواجه است. بنابراین، سدهای بتنی اغلب برای پروژه‌های چندمنظوره که ترکیبی از نیازهای آب و انرژی را تأمین می‌کنند، انتخاب می‌شوند و نقشی محوری در توسعه پایدار ایفا می‌کنند.

مزایا و کاربرد سدهای بتنی در پروژه‌های عمرانی

مزیت اصلی سدهای بتنی، استحکام فوق‌العاده و نیاز به عملیات نگهداری نسبتاً کمتر در مقایسه با سدهای خاکی است. به ویژه سدهای قوسی که در دره‌های عمیق و باریک ساخته می‌شوند، می‌توانند با استفاده از حجم بتن کمتری نسبت به یک سد وزنی در همان محل، مقاومت مورد نیاز را تأمین کنند که این موضوع از نظر اقتصادی در بلندمدت مقرون به صرفه است و به سرعت بالای اجرا نیز کمک می‌کند. سدهای بتنی همچنین در برابر فرسایش ناشی از جریان سرریز آب، مقاومت بسیار بالایی دارند و امکان طراحی سرریزهای پیچیده و مؤثر را فراهم می‌آورند که این ویژگی برای ایمنی در زمان وقوع سیلاب‌های عظیم بسیار حیاتی است. این ویژگی باعث می‌شود که سدهای بتنی در مناطق با پتانسیل سیلاب‌های ناگهانی، امنیت بیشتری را برای مناطق مسکونی و کشاورزی پایین‌دست به ارمغان آورند و به عنوان یک سپر حفاظتی عمل کنند.

کاربرد سدهای بتنی بسیار گسترده است، اما در پروژه‌هایی که شرایط بستر سنگی محکم و محدودیت‌های فضایی وجود دارد، به اوج خود می‌رسد. این سدها اغلب در مناطق کوهستانی و صعب‌العبور که انتقال حجم زیادی از مصالح خاکی دشوار است، مورد استفاده قرار می‌گیرند و مزیت نسبی لجستیکی دارند. از لحاظ فنی، سدهای بتنی امکان کنترل دقیق‌تر سازه‌ای را فراهم می‌کنند و می‌توانند به عنوان یک سازه دائمی و مستحکم، برای تولید برق‌آبی در مقیاس‌های گیگاواتی به کار روند. در واقع، بسیاری از بزرگ‌ترین سدهای جهان، نظیر سد هوور یا سد Three Gorges، از نوع بتنی هستند که نشان‌دهنده توانایی این نوع سازه در تحمل نیروها و فشارهای عظیم در طول دهه‌ها است و به عنوان نمادی از توان مهندسی بشری شناخته می‌شوند.

مرحله اول: بررسی، طراحی و مطالعات اولیه سد

مرحله مطالعات اولیه، سنگ بنای هر پروژه سدسازی است و تقریباً نیمی از زمان کل پروژه را به خود اختصاص می‌دهد. این مرحله شامل بررسی‌های هیدرولوژی برای تعیین دبی رودخانه، حجم آورد آب و پتانسیل سیلاب‌ها، و همچنین مطالعات زمین‌شناسی و لرزه‌خیزی منطقه است تا تمام مخاطرات طبیعی و پتانسیل‌های آبی شناسایی شوند. در این بررسی‌ها، مدل‌سازی‌های کامپیوتری پیچیده برای پیش‌بینی تأثیرات زیست‌محیطی، اجتماعی و اقتصادی سد مورد استفاده قرار می‌گیرند تا پروژه از نظر پایداری جامع ارزیابی شود. هدف نهایی این مرحله، تأیید فنی، اقتصادی و محیط زیستی پروژه و انتخاب دقیق‌ترین مکان برای احداث سد است. عدم دقت در این مرحله می‌تواند منجر به شکست‌های سازه‌ای یا عدم دستیابی به اهداف عملیاتی سد در طول عمر بهره‌برداری شود و هزینه‌های گزافی را به دنبال داشته باشد.

پس از تأیید مطالعات اولیه، فاز طراحی تفصیلی آغاز می‌شود که شامل محاسبات دقیق سازه‌ای برای ابعاد بدنه سد، فونداسیون، سیستم‌های انحراف آب موقت و دائم، و طراحی سرریز (Spillway) و نیروگاه است. در این مرحله، طراحان تصمیم می‌گیرند که آیا سد از نوع وزنی، قوسی یا ترکیب دیگری باشد و جزئیات هندسی و سازه‌ای هر بخش را مشخص می‌کنند. جزئیات فنی مربوط به نوع بتن، استفاده از افزودنی‌ها برای کاهش حرارت هیدراتاسیون، و طراحی شبکه‌های آرماتوربندی برای تحمل بارهای متمرکز و لرزه‌ای نیز مشخص می‌شود. از آنجایی که سدها سازه‌هایی با ابعاد بسیار بزرگ هستند، کوچک‌ترین خطا در طراحی می‌تواند عواقب جدی داشته باشد، لذا استفاده از نرم‌افزارهای پیشرفته تحلیل سازه در این مرحله ضروری است و تیم‌های طراحی باید از مهارت بالایی برخوردار باشند.

مطالعات ژئوتکنیک و انتخاب محل مناسب برای سد

مطالعات ژئوتکنیک، مهم‌ترین بخش از بررسی‌های اولیه هستند که مستقیماً بر انتخاب محل سد و نوع فونداسیون تأثیر می‌گذارند. تیم‌های مهندسی با حفر گمانه‌های عمیق و انجام آزمایش‌های میدانی مانند آزمایش نفوذ استاندارد (SPT) و آزمایش‌های فشاری تک‌محوری، نوع و کیفیت سنگ بستر را مشخص می‌کنند تا ظرفیت باربری زمین تعیین شود. پایداری بستر سنگی، میزان نفوذپذیری آن و احتمال وجود گسل‌ها یا ترک‌های بزرگ در زیر سد، عوامل تعیین‌کننده‌ای هستند که پتانسیل مخاطرات زمین‌شناسی را مشخص می‌کنند. در صورت وجود توده سنگی ضعیف یا نفوذپذیر، عملیات تزریق گروت (Grouting) به منظور تقویت و آب‌بندی بستر، در مراحل بعدی در دستور کار قرار می‌گیرد تا بستر به حداکثر استحکام لازم برسد. این مرحله همچنین شامل تعیین حداکثر تنش‌های مجاز در بستر سد است که اساس طراحی سازه‌ای را تشکیل می‌دهد.

انتخاب محل مناسب نه تنها به استحکام زمین‌شناسی وابسته است، بلکه به توپوگرافی دره نیز مربوط می‌شود. دره‌های تنگ و صخره‌ای برای سدهای قوسی ایده‌آل هستند، زیرا دیواره‌ها می‌توانند نیروهای رانش افقی را به خوبی جذب کنند، در حالی که دره‌های عریض‌تر معمولاً نیاز به سدهای وزنی دارند که اتکای بیشتری به وزن خود سازه دارند. در کنار ملاحظات فنی، جنبه‌های اجتماعی و محیطی نیز در انتخاب محل سد نقش حیاتی دارند؛ از جمله میزان اراضی که زیر آب می‌روند، تأثیر بر مناطق مسکونی و زیستگاه‌های طبیعی که باید قبل از هرگونه ساخت و سازی ارزیابی شوند. مکان نهایی باید تعادلی بین حداقل هزینه ساخت، حداکثر پتانسیل ذخیره آب، و حداقل تأثیرات منفی زیست‌محیطی و اجتماعی برقرار سازد و به عنوان بهینه‌ترین گزینه انتخاب شود.

تحلیل سازه‌ای و طراحی بدنه سد

تحلیل سازه‌ای در طراحی سد بتنی، یک فرآیند تکراری و پیچیده است که هدف آن اطمینان از ایمنی سد در برابر تمام بارهای احتمالی، شامل وزن خود سازه، فشار هیدرواستاتیک آب، فشار بالاآمدگی (Uplift)، بارهای زلزله و فشار رسوبات است. مهندسان با استفاده از روش‌های عددی مانند اجزای محدود (FEM)، توزیع تنش‌ها و تغییر شکل‌های احتمالی در بدنه سد و فونداسیون را شبیه‌سازی می‌کنند تا نقاط ضعف سازه شناسایی شوند. نتیجه این تحلیل‌ها، تعیین ابعاد نهایی، ضخامت مقاطع مختلف بدنه، و طراحی جزئیات درزهای اجرایی و انبساطی است که نقش مهمی در کنترل تنش‌های حرارتی دارند و از ترک‌خوردگی جلوگیری می‌کنند.

طراحی بدنه سد به نوع مصالح بتنی نیز بستگی دارد؛ برای مثال، در سدهای وزنی با حجم بالا، اغلب از بتن غلتکی (RCC) استفاده می‌شود که سرعت اجرا را به طور چشمگیری افزایش می‌دهد. جزئیات طراحی همچنین شامل تعبیه گالری‌های بازرسی در داخل بدنه سد برای پایش نشت آب و نصب ابزار دقیق است تا امکان بررسی مداوم فراهم آید. انتخاب سیستم‌های قالب‌بندی نیز در این مرحله اهمیت پیدا می‌کند، زیرا نوع قالب، به خصوص برای بخش‌های بسیار بلند و تکراری، بر سرعت و کیفیت اجرای مراحل ساخت سد بتنی تأثیرگذار است. طرح‌هایی مانند قالب بالا رونده برای سازه‌های عمودی بلند، در همین فاز طراحی انتخاب می‌شوند و در نهایت، مستندات دقیق اجرایی برای آغاز عملیات عمرانی تهیه می‌شود.

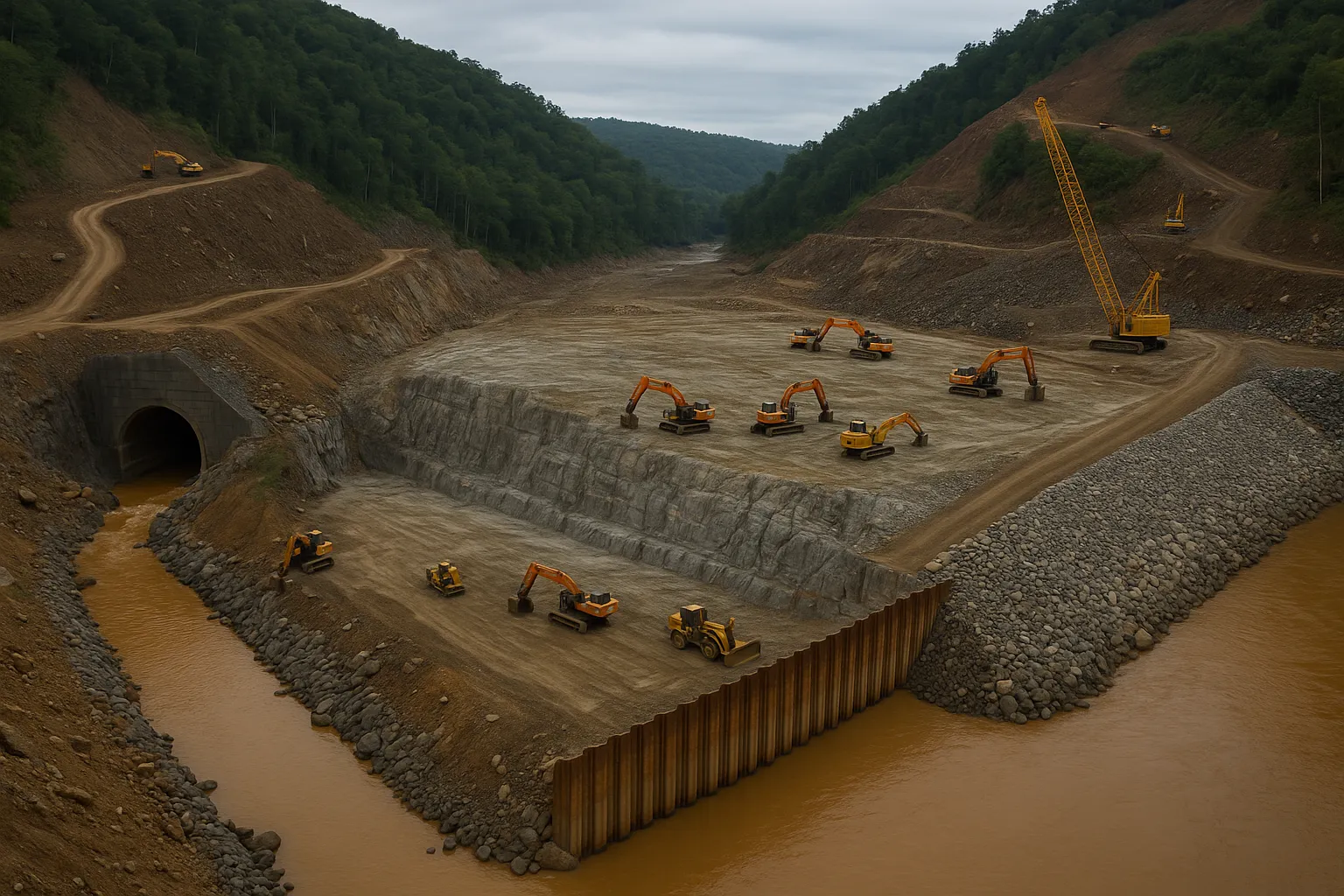

مرحله دوم: آماده‌سازی بستر و منحرف کردن مسیر آب

قبل از آغاز عملیات فونداسیون‌سازی در بستر رودخانه، باید مسیر آب به طور موقت منحرف شود تا یک محیط خشک و ایمن برای کار فراهم آید. این فرآیند معمولاً شامل ساخت سدهای موقت (Cofferdams) در بالادست و پایین‌دست محل سد اصلی و حفر یک یا چند تونل انحرافی در اطراف محل ساخت است. سدهای موقت معمولاً از مصالح خاکی یا کیسه‌های بزرگ شن پر شده با سنگ ساخته می‌شوند و وظیفه آنها نگه‌داشتن جریان رودخانه و هدایت آن به سمت تونل انحرافی است تا از نفوذ آب به محدوده ساخت جلوگیری شود. طراحی این تونل‌ها باید ظرفیت گذردهی حداکثر سیلاب‌های مورد انتظار در طول دوره ساخت را داشته باشد تا از آب‌گرفتگی سایت و توقف پروژه جلوگیری شود و ایمنی کارکنان تأمین گردد.

پس از انحراف موفقیت‌آمیز آب، مرحله پاک‌سازی و آماده‌سازی بستر سد آغاز می‌شود. این کار شامل برداشتن تمام لایه‌های خاک، رسوبات، و سنگ‌های هوازده تا رسیدن به بستر سنگی سالم و مستحکم است که به آن اصطلاحاً “Excavation to sound rock” می‌گویند و هدف آن دستیابی به یک فونداسیون صلب است. پاک‌سازی بستر با استفاده از ماشین‌آلات سنگین مانند بلدوزرها و کمپکتورها انجام می‌شود و سطح نهایی باید با دقت بالا تسطیح و تمیز شود تا تماس کامل و چسبندگی مناسب بین بتن فونداسیون و سنگ بستر برقرار گردد. سپس، عملیات گروتینگ (تزریق دوغاب سیمان به شکاف‌های سنگی) برای بهبود استحکام بستر و کاهش نفوذپذیری آن انجام می‌گیرد تا آب‌بندی سازه تضمین شود و فشار بالاآمدگی به حداقل برسد.

ایجاد تونل انحرافی و کنترل جریان آب

هدف اصلی از ساخت تونل‌های انحرافی، مدیریت جریان آب رودخانه به نحوی است که تمام عملیات عمرانی در بستر سد، در محیطی خشک و پایدار انجام شود. این تونل‌ها بسته به توپوگرافی و حجم آب، می‌توانند به صورت دائم یا موقت حفر شوند و پس از اتمام ساخت سد، ممکن است به عنوان بخشی از سیستم تخلیه آب یا نیروگاه مورد استفاده قرار گیرند. طراحی هندسی تونل‌ها (مانند شکل مقطع و شیب) باید به گونه‌ای باشد که از فرسایش دیواره‌ها و کف تونل در اثر سرعت بالای آب جلوگیری شود، که این امر نیازمند تحلیل‌های هیدرولیکی دقیق است. معمولاً دیواره‌های داخلی تونل‌های انحرافی با بتن یا شاتکریت تقویت و پوشانده می‌شوند تا مقاومت در برابر سایش افزایش یابد و عمر مفید تونل تضمین گردد.

کنترل جریان آب در این مرحله شامل پایش مداوم سطح آب در بالادست سدهای موقت و در داخل تونل انحرافی است. در صورت وقوع سیلاب‌های پیش‌بینی نشده، سازه‌های موقت ممکن است در معرض خطر قرار گیرند و اجرای سد متوقف شود، که منجر به تحمیل هزینه‌های اضافی خواهد شد. به همین دلیل، برنامه‌ریزی برای انحراف آب باید با در نظر گرفتن داده‌های هیدرولوژیک تاریخی و با حاشیه ایمنی بالا انجام پذیرد تا ریسک‌های عملیاتی کاهش یابد. پس از تکمیل بخش‌های اصلی فونداسیون و بدنه سد تا ارتفاعی ایمن، تونل‌های انحرافی به تدریج با مواد بتنی یا سنگی مسدود می‌شوند تا فرآیند آبگیری سد آغاز شود. این مسدودسازی به دقت مهندسی بالا نیاز دارد تا از ایجاد مسیرهای نشت آب جلوگیری شود و آب‌بندی به طور کامل برقرار گردد.

پاک‌سازی و تسطیح بستر سد برای فونداسیون

پس از انحراف جریان آب، بستر رودخانه که حالا خشک شده است، باید به طور کامل پاک‌سازی شود. عملیات پاک‌سازی شامل از بین بردن پوشش گیاهی، خاک سطحی، و لایه‌های سست سنگی است که توانایی تحمل بارهای عظیم سد را ندارند. در این مرحله، دقت در رسیدن به بستر سنگی مناسب بسیار مهم است. هرگونه ماده آلی یا لایه ضعیف باقی‌مانده می‌تواند به کاهش ظرفیت باربری فونداسیون و افزایش خطر نشت آب منجر شود و پایداری سازه را تهدید کند. پس از خاک‌برداری، سطح سنگ بستر با استفاده از جت‌های آب پرفشار و گاهی اوقات با هوای فشرده، کاملاً تمیز می‌شود تا از چسبندگی کامل بین سنگ و بتن اطمینان حاصل گردد.

عملیات تسطیح و آماده‌سازی بستر سد، به منظور ایجاد یک سطح مناسب برای قرارگیری اولین لایه بتن فونداسیون انجام می‌شود. در برخی مناطق که بستر سنگی دارای ناهمواری‌های شدید است، از یک لایه بتن رگلاژ با ضخامت کم برای صاف کردن سطح استفاده می‌شود تا یک صفحه مستوی برای آغاز بتن‌ریزی فراهم آید. علاوه بر تسطیح، اجرای پرده‌های تزریق (Grout Curtain) در این مرحله حیاتی است. این پرده‌ها با تزریق دوغاب سیمان به اعماق سنگ بستر، یک مانع نفوذناپذیر در برابر جریان آب زیرزمینی ایجاد می‌کنند و فشار بالاآمدگی (Uplift Pressure) در زیر فونداسیون را به حداقل می‌رسانند. موفقیت فونداسیون به کیفیت اجرای این مراحل بستگی دارد و نقش بنیادینی در طول عمر سد ایفا می‌کند.

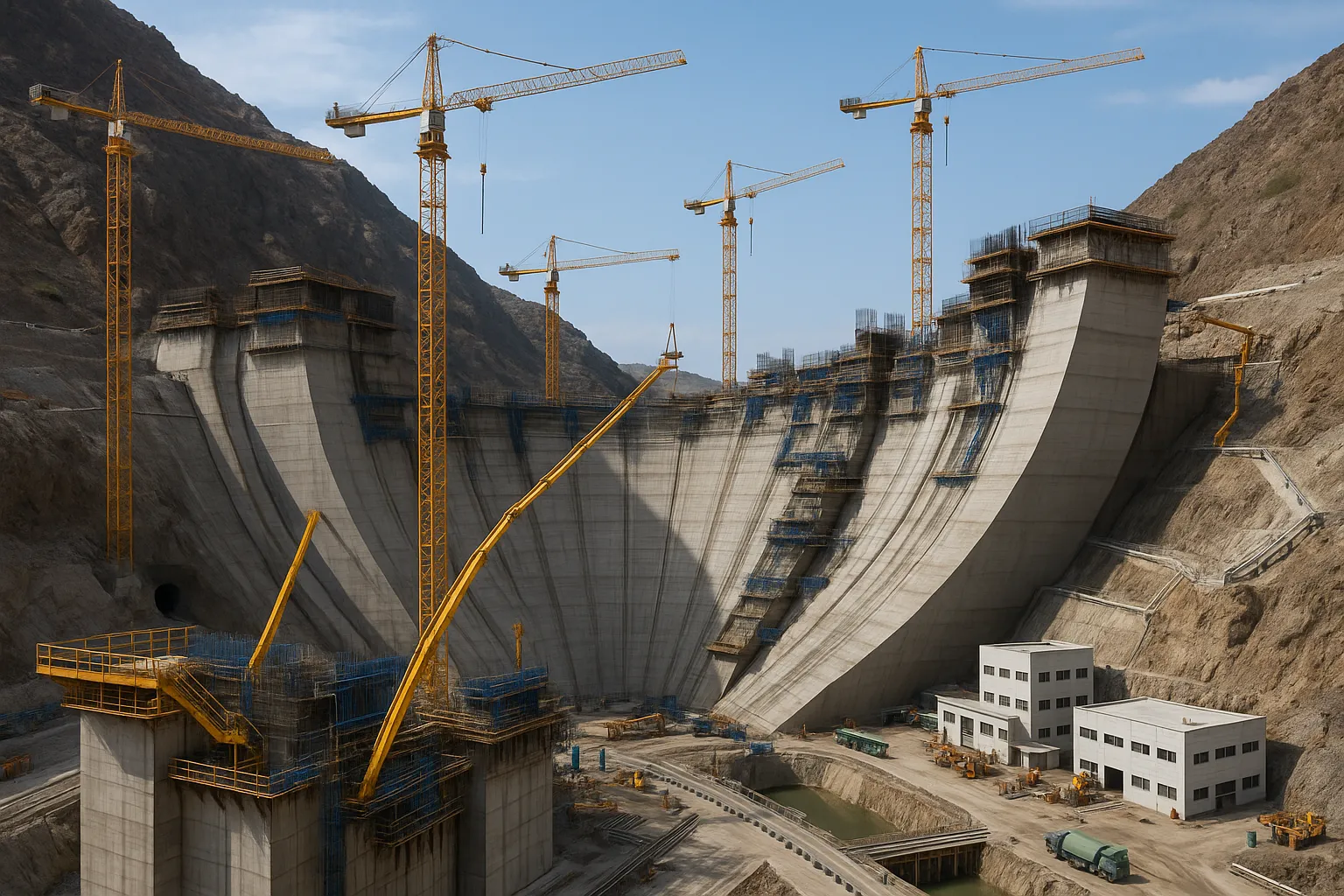

مرحله سوم: ساخت فونداسیون و بدنه سد

با اتمام آماده‌سازی بستر، مرحله ساخت و ساز اصلی با اجرای فونداسیون و بخش‌های پایینی بدنه سد آغاز می‌شود. ساخت فونداسیون سد بتنی اغلب با بتن‌ریزی اولین بلوک‌ها و نصب صفحات کنترل نشت در نقاط حساس همراه است. به دلیل ابعاد بزرگ و ضرورت حفظ پیوستگی سازه، بدنه سد به بلوک‌های مجزا تقسیم می‌شود که توسط درزهای اجرایی از هم جدا شده‌اند. این درزها نه تنها به کنترل تنش‌های حرارتی ناشی از گیرش بتن کمک می‌کنند، بلکه امکان ساخت و بتن‌ریزی مرحله به مرحله را نیز فراهم می‌آورند. در این فاز، میزان بالایی از خرید قالب بتن از نوع مدولار و سنگین برای تحمل فشارهای بالای بتن تازه ریخته شده مورد نیاز است که باید از نظر فنی استاندارد باشند.

در فرآیند ساخت بدنه، استفاده از سیستم‌های قالب‌بندی پیشرفته برای حفظ هندسه دقیق و سرعت بخشیدن به کار ضروری است. برای دیواره‌های بلند و عمودی سد، از سیستم‌هایی مانند قالب بالا رونده استفاده می‌شود که به طور پیوسته به بالا حرکت کرده و امکان بتن‌ریزی لایه‌های متوالی را با ایمنی و سرعت بالا فراهم می‌آورد. این قالب‌ها باید به گونه‌ای طراحی شوند که توانایی تحمل فشار بتن تازه و نیروهای جانبی باد را داشته باشند. همچنین، در سدهای قوسی، دقت در قالب‌بندی برای حفظ انحنای دقیق سازه، از اهمیت مضاعفی برخوردار است، چرا که کوچک‌ترین تغییر در انحنا می‌تواند توزیع نیروها را در سازه مختل سازد و ایمنی آن را کاهش دهد، لذا نظارت دقیق مهندسی در این مرحله الزامی است.

قالب‌بندی و آرماتوربندی بخش‌های اولیه

قالب‌بندی، اولین گام پس از آماده‌سازی نهایی فونداسیون، نقش اساسی در شکل‌دهی به بتن و حفظ ابعاد دقیق سازه دارد. در بخش‌های اولیه و فونداسیون، که معمولاً دارای مقاطع پیچیده‌تری هستند، ممکن است از ترکیبی از قالب‌های چوبی، فلزی و یا سیستم‌های سفارشی استفاده شود. قالب‌ها باید به طور محکم نصب و مهار شوند تا در برابر فشار جانبی بتن تازه (که در مقاطع عمیق بسیار زیاد است) مقاوم باشند و هیچگونه تغییر شکلی ندهند. در همین حین، عملیات آرماتوربندی برای تقویت بتن در برابر نیروهای کششی و لرزه‌ای انجام می‌شود. میلگردها باید طبق نقشه‌های اجرایی با رعایت پوشش بتن کافی (Concrete Cover) نصب و مهار شوند تا از خوردگی آن‌ها در بلندمدت جلوگیری شود.

در سدهای بتنی وزنی، که حجم آرماتوربندی آن‌ها کمتر از سدهای قوسی است، تمرکز اصلی بر روی طراحی قالب‌های قوی و سیستم‌های مهارکننده است. برای تضمین پایداری قالب‌ها و مقاومت در برابر نیروهای برشی و خمشی، استفاده از تجهیزات نگهدارنده مانند خرید سولجر قالب بندی ضروری است. سولجرها به عنوان تکیه‌گاه‌های عمودی و افقی قوی عمل می‌کنند و در کنار بلت‌ها و مهارهای مختلف، پایداری لازم را برای قالب‌بندی بلوک‌های بزرگ بتنی در ارتفاعات بالا تأمین می‌کنند. کیفیت نصب آرماتورها و قالب‌ها مستقیماً بر یکپارچگی و ایمنی نهایی سد تأثیر می‌گذارد و هرگونه نقص در این مرحله می‌تواند عواقب جبران‌ناپذیری به دنبال داشته باشد.

نقش قالب‌های بالا رونده و مدولار در سدسازی

در ساخت بدنه سد، به ویژه برای قسمت‌های عمودی و مرتفع، استفاده از سیستم‌های قالب‌بندی تخصصی مانند قالب‌های بالارونده (Climbing Formwork) و قالب بتن مدولار چیست انقلابی در سرعت و ایمنی اجرا ایجاد کرده است. قالب‌های بالارونده برای بتن‌ریزی پیوسته لایه‌های مرتفع بدون نیاز به برچیدن کامل قالب در هر مرحله طراحی شده‌اند. این سیستم‌ها به صورت هیدرولیکی یا مکانیکی به لایه بتن‌ریزی شده قبلی متصل شده و بالا می‌روند و سکوهای کاری ایمنی را برای کارگران و تجهیزات فراهم می‌کنند. این روش به خصوص در سدهای بتنی با دیواره‌های بلند بسیار کارآمد است و زمان ساخت را به میزان قابل توجهی کاهش می‌دهد و نیاز به داربست‌بندی‌های پیچیده را از بین می‌برد.

قالب‌های بتن مدولار، که توسط شرکت‌هایی مانند گروه صنعتی بوذرجمهر تولید می‌شوند، به دلیل انعطاف‌پذیری و قابلیت استفاده مجدد، نقش کلیدی در فرآیند ساخت سد دارند. این قالب‌ها امکان ایجاد مقاطع مختلف با ابعاد گوناگون را فراهم می‌کنند و سرعت مونتاژ و دمونتاژ بالایی دارند. استفاده از قالب‌های مدولار برای بخش‌های تکراری و همچنین برای ساخت سازه‌های جانبی سد مانند برج آبگیر، دهانه‌های تخلیه و تونل‌ها، بهینه است. انتخاب صحیح و باکیفیت قالب‌بندی در این مرحله، تضمین می‌کند که هندسه نهایی سازه دقیقاً مطابق با طراحی مهندسی بوده و به تحمل بارهای پیش‌بینی شده در طول عمر سد کمک کند، که این امر مستلزم مشاوره با متخصصان قالب‌بندی است.

مرحله چهارم: بتن‌ریزی در سدهای بتنی

عملیات بتن‌ریزی در سدها، به ویژه در سدهای وزنی با حجم بالا، یک چالش لجستیکی و فنی بزرگ است. به دلیل حجم عظیم بتن مورد نیاز، باید کارخانه‌های تولید بتن (بچینگ پلانت) در نزدیکی محل سد احداث شوند تا تأمین مصالح به صورت پیوسته تضمین شود. برای کاهش حرارت هیدراتاسیون (Hydration Heat) که می‌تواند منجر به ترک‌خوردگی‌های حرارتی شود، دمای مخلوط بتن باید به شدت کنترل شود. این کار با استفاده از افزودنی‌های پوزولانی، استفاده از سنگدانه سرد شده یا افزودن یخ به مخلوط بتن صورت می‌گیرد. بتن آماده شده اغلب توسط سیستم‌های کابل‌کشی (Cableways) یا جرثقیل‌های تاورکرین بزرگ، به صورت بلوک‌های حجیم به محل بتن‌ریزی منتقل می‌شود.

نحوه بتن ریزی سد بسته به نوع سد متفاوت است؛ در سدهای بتنی وزنی سنتی، بتن به صورت لایه‌های نازک (Block) در ارتفاعات مختلف ریخته شده و سپس با ویبراتورهای قدرتمند فشرده می‌شود تا به تراکم نهایی دست یابد. در سدهای بتن غلتکی (RCC)، بتن با قوام خشک‌تر در لایه‌هایی با ضخامت کم ریخته شده و سپس با غلتک‌های لرزشی سنگین کمپکت می‌شود. حفظ یکپارچگی بین لایه‌های بتن (Interlayer Bonding) برای جلوگیری از نشت و تضمین انتقال مناسب تنش‌ها حیاتی است. این مرحله همچنین شامل پایش مداوم دما در داخل بلوک‌های بتنی و اطراف درزهای اجرایی است تا از تنش‌های حرارتی خطرناک جلوگیری شود و ایمنی سازه در برابر ترک‌خوردگی تضمین گردد.

نحوه اجرای بتن‌ریزی بدنه سد

اجرای بتن‌ریزی بدنه سد، به طور معمول از طریق یک سیستم بلوک‌بندی دقیق انجام می‌گیرد. بلوک‌های بتنی به ابعاد استاندارد (مثلاً ۱۵ متر در ۳۰ متر) ریخته می‌شوند تا فضای کافی برای خروج حرارت هیدراتاسیون وجود داشته باشد. پس از ریختن هر لایه، سطح بتن تمیز شده و آماده دریافت لایه بعدی می‌شود. فاصله زمانی بین بتن‌ریزی لایه‌های متوالی باید به دقت رعایت شود تا گیرش کافی در لایه زیرین حاصل شده و از ایجاد سطوح ضعف در اتصال بین لایه‌ها جلوگیری شود. در سدهای RCC، سرعت بتن‌ریزی بسیار بالاست و کل فرآیند تقریباً به صورت یک عملیات جاده‌سازی با غلتک‌ها انجام می‌گیرد و سرعت پروژه به طور چشمگیری افزایش می‌یابد.

برای دستیابی به یک سطح صاف و مقاوم در برابر سایش در قسمت‌هایی که با آب در تماس هستند (مانند سرریزها و وجه بالادست سد)، استفاده از خرید قالب بتن با کیفیت بالا و پوشش‌دهی مناسب حیاتی است. بتن‌ریزی در سدها نیازمند تجهیزات جانبی پیشرفته‌ای است؛ از جمله پمپ‌های بتن پرقدرت و سیستم‌های انتقال بتن با بازدهی بالا. به دلیل ارتفاع زیاد سدها، اغلب از تاورکرین‌ها و سیستم‌های کابل‌کشی برای انتقال بتن به بالاترین نقاط سازه استفاده می‌شود. کیفیت لرزاندن و تراکم بتن، تعیین‌کننده نهایی استحکام و آب‌بندی بلوک‌های بتنی است، که نشان‌دهنده اهمیت نظارت دقیق در زمان بتن‌ریزی است.

کنترل کیفیت بتن، دما و زمان گیرش

کنترل کیفیت بتن در سدسازی از اهمیت فوق‌العاده‌ای برخوردار است و شامل آزمایش‌های مستمر بر روی سنگدانه‌ها، سیمان، آب و افزودنی‌هاست. قبل از ریختن بتن، آزمایش اسلامپ برای بررسی کارایی بتن و آزمایش‌های هوای درگیر برای اطمینان از مقاومت بتن در برابر یخ‌زدگی و ذوب شدن انجام می‌شود. نمونه‌های استوانه‌ای از بتن در حین عملیات گرفته شده و در فواصل زمانی استاندارد (مانند ۷ و ۲۸ روز) برای تعیین مقاومت فشاری نهایی مورد آزمایش قرار می‌گیرند. استفاده از بتن با دوام بالا برای مواجهه با محیط‌های خورنده آبی ضروری است تا عمر مفید سد تضمین شود.

کنترل دما در طول فرآیند گیرش بتن، شاید مهم‌ترین چالش فنی در ساخت سدهای بتنی باشد. افزایش دما ناشی از هیدراتاسیون، می‌تواند تنش‌های حرارتی داخلی ایجاد کند که منجر به ترک‌خوردگی‌های عمیق شود. برای مدیریت این چالش، از سیستم‌های لوله‌کشی خنک‌کننده در داخل بلوک‌های بتنی استفاده می‌شود که آب سرد را از داخل بتن عبور داده و حرارت تولید شده را جذب می‌کنند. همچنین، برنامه‌ریزی دقیق برای بتن‌ریزی در شب یا در فصول سرد، به کنترل دمای اولیه بتن کمک شایانی می‌کند. پایش مداوم توسط سنسورهای دمایی نصب شده در سازه، امکان اتخاذ تدابیر اصلاحی در زمان مناسب را فراهم می‌آورد تا دمای داخلی بتن در محدوده مجاز حفظ شود.

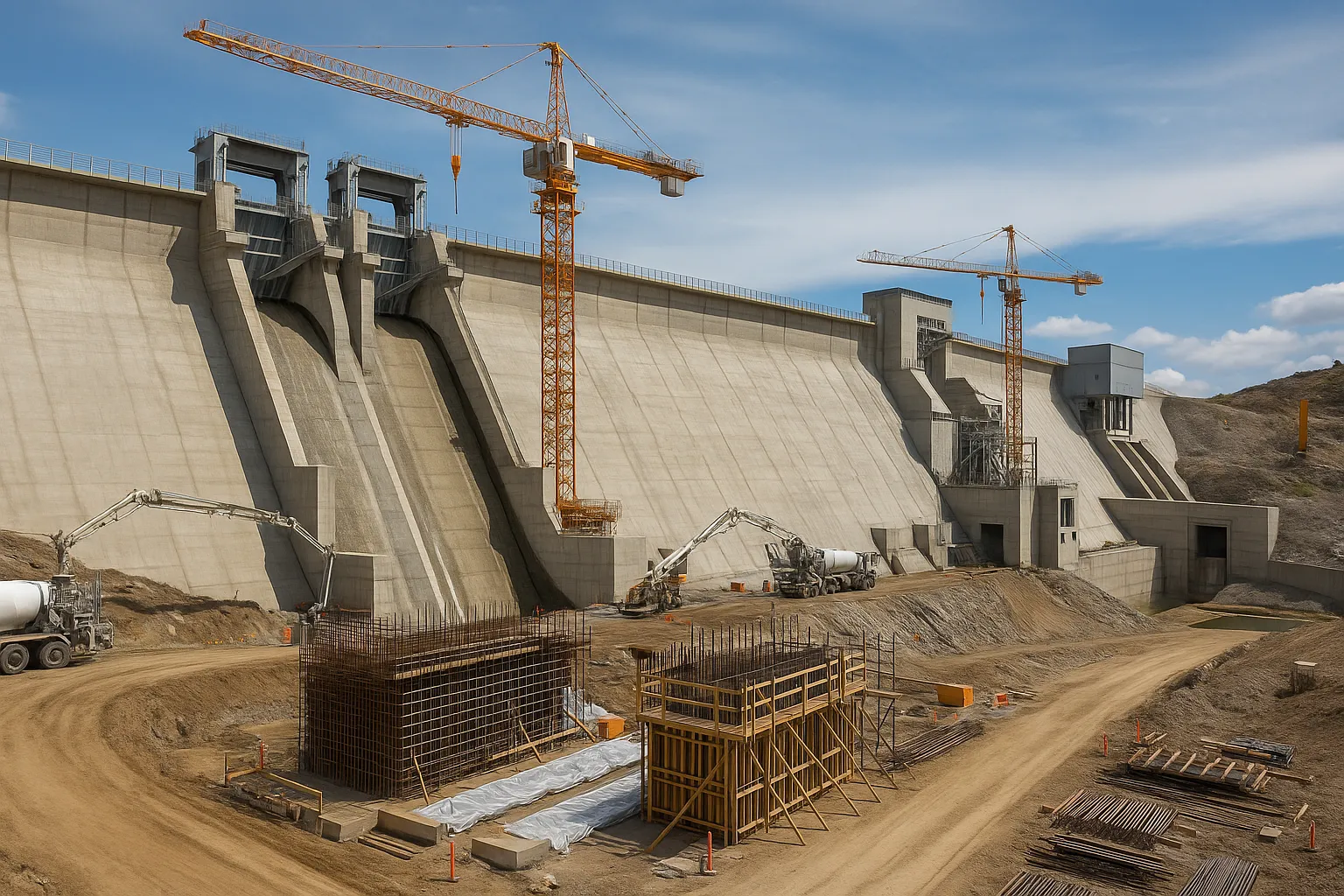

مرحله پنجم: عمل‌آوری بتن و نصب تجهیزات جانبی

پس از اتمام بتن‌ریزی هر بلوک، مرحله عمل‌آوری (Curing) آغاز می‌شود. عمل‌آوری شامل حفظ رطوبت و دمای مناسب بتن برای مدت زمان کافی است تا بتن به مقاومت طراحی شده خود دست یابد. عدم عمل‌آوری صحیح می‌تواند منجر به ترک‌های انقباضی در سطح بتن و کاهش شدید دوام آن شود که در طول زمان مقاومت سازه را تضعیف می‌کند. در پروژه‌های سدسازی، عمل‌آوری اغلب با پوشاندن سطوح بتنی با ورق‌های نایلونی، اسپری آب یا استفاده از ترکیبات شیمیایی عمل‌آورنده انجام می‌شود. در محیط‌های خشک و گرم، اهمیت این مرحله دوچندان است، زیرا از تبخیر سریع آب مورد نیاز برای واکنش هیدراتاسیون جلوگیری می‌کند و این امر برای دستیابی به مقاومت بهینه ضروری است.

در حین ساخت بدنه سد و پس از اتمام آن، نصب تجهیزات مکانیکی و الکتریکی جانبی آغاز می‌شود. این تجهیزات شامل دریچه‌های کنترلی (Gates) برای تخلیه رسوبات و مدیریت سطح آب، سیستم‌های ابزار دقیق (Instrumentation) برای پایش مداوم رفتار سازه‌ای سد، و تجهیزات نیروگاهی در صورت وجود نیروگاه برق‌آبی است. ابزار دقیق شامل سنسورهای فشار، کرنش‌سنج‌ها و پاندول‌ها هستند که به صورت دائمی تغییر شکل‌ها، تنش‌ها و لرزش‌های سد را در طول عمر بهره‌برداری ثبت می‌کنند. دقت در نصب این تجهیزات، که اغلب در تماس مستقیم با آب هستند، برای عملکرد ایمن و بهینه سد حیاتی است و نیازمند تخصص فنی بالایی است.

عمل‌آوری بتن در شرایط محیطی مختلف

عمل‌آوری بتن یک فرآیند حساس به شرایط محیطی است و باید متناسب با آب‌وهوای منطقه تنظیم شود. در هوای سرد، دمای بتن باید به دقت حفظ شود تا از یخ‌زدگی آب داخلی که باعث از بین رفتن مقاومت بتن می‌شود، جلوگیری به عمل آید. در این شرایط، استفاده از پوشش‌های عایق و در صورت نیاز، گرمایش موقت محل عمل‌آوری الزامی است. از سوی دیگر، در هوای گرم، جلوگیری از تبخیر سریع آب و حفظ رطوبت سطحی بسیار مهم است تا آب لازم برای هیدراتاسیون فراهم باشد. برای این منظور، از روش‌هایی مانند پوشش مرطوب (Wet Cover) یا اعمال ترکیبات پاششی که یک غشاء نفوذناپذیر بر روی بتن ایجاد می‌کنند، استفاده می‌شود. هدف نهایی، تضمین یک هیدراتاسیون کامل و یکنواخت در تمام قسمت‌های سازه است.

به منظور بهبود مقاومت نهایی و دوام، زمان عمل‌آوری در سدها معمولاً طولانی‌تر از سازه‌های معمولی است. علاوه بر حفظ رطوبت و دما، برای برخی سدهای بتنی، به ویژه سدهای قوسی، ممکن است از سیستم‌های خنک‌کاری پس از بتن‌ریزی (Post-cooling) استفاده شود تا تنش‌های حرارتی کاهش یابد. این سیستم‌ها شامل گردش آب سرد از طریق لوله‌های تعبیه‌شده در بتن هستند تا دمای بتن را به تدریج و به صورت کنترل‌شده کاهش دهند. این اقدام باعث می‌شود که انقباض‌های حجمی به طور یکنواخت و در یک دوره زمانی طولانی‌تر اتفاق بیفتد و از ایجاد ترک‌های بزرگ و خطرناک جلوگیری شود، که یکی از مهم‌ترین اقدامات ایمنی در سازه‌های بتنی حجیم است.

نصب سازه‌های کنترلی مانند دریچه‌ها و ابزار دقیق

سازه‌های کنترلی و هیدرومکانیکی، قلب عملیاتی سد را تشکیل می‌دهند و برای مدیریت منابع آب ضروری هستند. دریچه‌ها و گیت‌ها (Gates and Valves)، که شامل دریچه‌های تخلیه زیرین و دریچه‌های سرریز هستند، وظیفه مدیریت دقیق سطح آب مخزن و دبی خروجی را بر عهده دارند. نصب این سازه‌ها نیازمند دقت بالا در بتن‌ریزی اطراف آن‌هاست تا از آب‌بندی کامل و عدم نشت جلوگیری شود. جنس این تجهیزات معمولاً از فولاد ضدزنگ است و باید مقاومت بالایی در برابر خوردگی و فرسایش ناشی از جریان سریع آب و رسوبات داشته باشند. این بخش‌ها به طور پیوسته نیاز به سرویس و نگهداری دارند تا در شرایط اضطراری نیز عملکرد قابل اعتمادی داشته باشند.

ابزار دقیق (Instrumentation) نصب شده در بدنه سد، برای اطمینان از ایمنی طولانی‌مدت سازه بسیار حیاتی است. این ابزارها شامل پیزومترها برای اندازه‌گیری فشار آب حفره‌ای، تنش‌سنج‌ها برای پایش بارهای وارده، و سنسورهای دما هستند. نصب این تجهیزات در حین بتن‌ریزی انجام می‌شود و کابل‌ها و خطوط انتقال داده آن‌ها باید به گالری‌های بازرسی داخلی سد هدایت شوند. تحلیل داده‌های جمع‌آوری شده توسط این ابزارها، مهندسان را قادر می‌سازد تا هرگونه رفتار غیرعادی در سازه را به سرعت شناسایی کرده و اقدامات اصلاحی لازم را قبل از بروز یک شکست جدی انجام دهند، که این امر پایش ایمنی سد را از حالت واکنشی به پیشگیرانه تبدیل می‌کند.

مرحله ششم: آبگیری و بهره‌برداری از سد

آبگیری سد، مرحله نهایی ساخت است و به طور بالقوه یکی از پرخطرترین مراحل عملیاتی محسوب می‌شود. آبگیری زمانی آغاز می‌شود که تمام بتن‌ریزی‌ها و عملیات گروتینگ به پایان رسیده باشد و سازه به مقاومت نهایی خود دست یابد. این فرآیند به صورت تدریجی انجام می‌شود و سطح آب مخزن با نرخ کنترل‌شده‌ای افزایش می‌یابد. هدف از آبگیری تدریجی، اجازه دادن به سازه برای انطباق آرام با بارهای هیدرواستاتیک جدید و پایش دقیق پاسخ سازه به افزایش فشار است. در این مرحله، سیستم‌های ابزار دقیق به طور مداوم داده‌های تنش، تغییر شکل و نشت آب را ثبت می‌کنند و هرگونه ناهنجاری را گزارش می‌دهند.

در طول مرحله آبگیری، تیم‌های مهندسی با دقت بالا، رفتار درزهای اجرایی و گالری‌های بازرسی را برای کشف هرگونه نشت غیرمنتظره زیر نظر می‌گیرند. اگر میزان نشت آب از درزها یا بستر سد بیش از حد مجاز باشد، ممکن است آبگیری متوقف شده و عملیات گروتینگ تکمیلی انجام شود. پس از اتمام آبگیری و رسیدن به سطح عملیاتی کامل، سد وارد فاز بهره‌برداری می‌شود. بهره‌برداری شامل مدیریت روزانه جریان آب برای تأمین نیازهای پایین‌دست، نگهداری تجهیزات مکانیکی و الکتریکی، و اجرای برنامه‌های بازرسی دوره‌ای برای اطمینان از پایداری سازه در طول عمر طراحی شده آن است و باید طبق پروتکل‌های ایمنی انجام گیرد.

نحوه پر کردن مخزن و کنترل فشار هیدرواستاتیکی

پر کردن مخزن سد باید با در نظر گرفتن ملاحظات ایمنی، زمین‌شناسی و لرزه‌ای انجام گیرد. در سدهای بزرگ، افزایش سطح آب می‌تواند باعث افزایش فشار آب حفره‌ای در بستر سنگی شده و حتی پدیده‌ای به نام لرزه‌خیزی ناشی از مخزن (Reservoir-Induced Seismicity – RIS) را ایجاد کند. بنابراین، نرخ افزایش سطح آب به صورت هفتگی یا ماهانه توسط کمیته ایمنی سدها کنترل می‌شود. پایش فشار بالاآمدگی (Uplift) در فونداسیون در این مرحله حیاتی است، چرا که افزایش بیش از حد این فشار می‌تواند پایداری سد وزنی را به خطر اندازد و باید با دقت مدیریت شود.

کنترل فشار هیدرواستاتیکی در سد بتنی، نه تنها شامل فشار جانبی آب بر بدنه است، بلکه فشار به سمت بالا (Uplift) در زیر فونداسیون را نیز در بر می‌گیرد. سیستم‌های زهکشی (Drainage Systems) که در فونداسیون و بدنه سد تعبیه شده‌اند، وظیفه جمع‌آوری و تخلیه آب نفوذی را دارند تا فشار بالاآمدگی را کاهش دهند. در طول بهره‌برداری، عملکرد این سیستم‌های زهکشی به طور منظم بررسی می‌شود. همچنین، مدیریت سطح آب در فدارهای مختلف سال، به منظور حفظ ایمنی سازه در برابر سیلاب‌های احتمالی و تضمین پایداری در بلندمدت، اهمیت بسزایی دارد و به تصمیمات تخصصی مهندسی نیاز دارد.

پایش ایمنی سد و نگهداری در طول عمر بهره‌برداری

پایش ایمنی سد یک فرآیند مستمر است که در تمام طول عمر بهره‌برداری سد ادامه دارد و برای جلوگیری از حوادث ضروری است. تیم‌های پایش با استفاده از داده‌های ابزار دقیق و بازرسی‌های بصری دوره‌ای، سلامت سازه را ارزیابی می‌کنند. بررسی تغییر شکل‌ها و جابه‌جایی‌های سطح سد با استفاده از نقشه‌برداری دقیق (ژئودتیک) و همچنین تحلیل روند نشت آب و فشارهای داخلی، از فعالیت‌های کلیدی این فاز است. هرگونه ناهنجاری یا تغییر ناگهانی در رفتار سازه، باید به سرعت مورد بررسی و اقدام اصلاحی قرار گیرد تا از بروز حوادث فاجعه‌بار جلوگیری شود و ایمنی پایین‌دست تضمین گردد.

نگهداری و تعمیرات دوره‌ای سد شامل محافظت از سطوح بتنی در برابر فرسایش شیمیایی و فیزیکی، تعمیر درزهای اجرایی و انبساطی، و سرویس و کالیبره کردن تجهیزات هیدرومکانیکی است. تعمیر پوشش‌های محافظتی بتن در مناطق سرریز و سایش، به ویژه در مناطق با آب‌های حاوی مواد شیمیایی خورنده، برای افزایش دوام سازه ضروری است. همچنین، نگهداری از محوطه سد و تأسیسات جانبی، از جمله جاده‌های دسترسی و سیستم‌های برق‌رسانی، تضمین‌کننده عملکرد روان و ایمن سد در طول دهه‌ها بهره‌برداری خواهد بود و بخش مهمی از مدیریت یک سد است.

تجهیزات مورد نیاز در مراحل ساخت سد بتنی

ساخت یک سد بتنی بدون استفاده از طیف گسترده‌ای از ماشین‌آلات و تجهیزات سنگین و تخصصی امکان‌پذیر نیست. تجهیزات کلیدی شامل ماشین‌آلات خاک‌برداری عظیم برای آماده‌سازی بستر (مانند بولدوزر، لودر، و کمپکتور)، و ماشین‌آلات حفر تونل (مانند TBM یا حفاری و انفجار) برای ساخت تونل‌های انحرافی است. مهم‌تر از همه، تجهیزات تولید و انتقال بتن هستند؛ از کارخانه‌های بچینگ با ظرفیت بالا و سیستم‌های خنک‌کننده بتن گرفته تا سیستم‌های کابل‌کشی یا تاورکرین‌های بسیار بلند برای انتقال بتن به بالای سازه. هر یک از این تجهیزات نقش حیاتی در حفظ سرعت و کیفیت اجرا در مراحل ساخت سد بتنی ایفا می‌کنند و نیازمند نگهداری مستمر هستند.

در کنار ماشین‌آلات عمومی، تجهیزات تخصصی قالب‌بندی نقش بی‌بدیلی در شکل‌دهی به بدنه سد دارند. سیستم‌های قالب‌بندی با طراحی سفارشی برای بلوک‌های بتنی حجیم، و سیستم‌های قالب بالا رونده برای ساخت دیواره‌های عمودی، از این جمله هستند. همچنین، تجهیزات پشتیبانی قالب‌بندی، مانند خرید سولجر قالب بندی، جک‌های هیدرولیکی، و انواع بولت‌ها و مهارهای خاص، برای تضمین مهار محکم قالب‌ها در برابر فشار عظیم بتن تازه ریخته‌شده، ضروری هستند. انتخاب و استفاده صحیح از این تجهیزات، که تخصص گروه صنعتی بوذرجمهر است، مستقیماً بر روی دقت هندسی و ایمنی سازه تأثیر می‌گذارد.

تجهیزات قالب‌بندی و نگهدارنده مانند سولجر و بولت

قالب‌بندی در سدسازی، به دلیل ابعاد بزرگ و ارتفاعات زیاد، نیازمند ابزارها و تجهیزات مهاربندی قدرتمند و مطمئن است. قالب‌های فلزی سنگین و با قابلیت استفاده مجدد، انتخاب اصلی برای ساخت بلوک‌های بتنی سد هستند. برای تقویت و پشتیبانی این قالب‌ها، از سولجرهای قالب‌بندی استفاده می‌شود. سولجرها پروفیل‌های فولادی با مقاومت بالا هستند که به صورت عمودی یا افقی نصب شده و پایداری لازم را برای تحمل فشارهای جانبی بتن در ارتفاعات بالا فراهم می‌آورند. استفاده از سولجرها به مهندسان اجازه می‌دهد تا قالب‌های بزرگ را بدون خطر گسیختگی یا تغییر شکل حفظ کنند و دقت ابعادی را تضمین کنند.

بولت‌ها، مهره‌ها و جک‌های تنظیم، ابزارهای کمکی ضروری در این فرآیند هستند. بولت‌های عبوری (Tie Rods) برای اتصال دو وجه قالب و مهار آن‌ها در برابر فشار بتن استفاده می‌شوند. طراحی سیستم مهاربندی باید به گونه‌ای باشد که پس از برچیدن قالب، حداقل اثر را بر روی سطح نهایی بتن باقی بگذارد. همچنین، برای قسمت‌هایی که نیاز به دسترسی مکرر و تنظیم دقیق دارند، از جک‌های هیدرولیکی یا مکانیکی برای تنظیم ارتفاع و شیب قالب استفاده می‌شود. در نتیجه، تضمین کیفیت خرید قالب بتن و تجهیزات نگهدارنده از تولیدکنندگان معتبر، یک سرمایه‌گذاری حیاتی برای ایمنی و دوام سد محسوب می‌شود.

ماشین‌آلات عمرانی شامل کمپکتور، تاورکرین و پمپ بتن

ماشین‌آلات عمرانی متعددی در مراحل ساخت سد بتنی نقش دارند که هرکدام وظیفه خاصی را بر عهده دارند. کمپکتورهای سنگین و غلتک‌های لرزشی، به ویژه در سدهای بتن غلتکی (RCC)، برای تراکم لایه‌های بتن با قوام خشک به کار می‌روند. این ماشین‌آلات باید توانایی ایجاد حداکثر تراکم در کمترین زمان ممکن را داشته باشند. در بخش آماده‌سازی بستر، ماشین‌آلات خاک‌برداری مانند حفارها و بولدوزرها، برای رسیدن به بستر سنگی سالم ضروری هستند. عملکرد این ماشین‌آلات در محیط‌های سخت و مرطوب، نیازمند نگهداری و بازرسی مداوم است تا از توقف‌های ناخواسته پروژه جلوگیری شود.

سیستم‌های انتقال بتن، از جمله تاورکرین‌های با ظرفیت بالا و سیستم‌های کابلی، برای رساندن بتن به ارتفاعات و طول‌های عظیم سد حیاتی هستند. تاورکرین‌ها با شعاع عملکرد وسیع، امکان پوشش‌دهی بخش‌های بزرگی از سایت را فراهم می‌کنند. پمپ‌های بتن نیز برای انتقال بتن به نقاط دسترسی دشوار یا برای پر کردن قالب‌های کوچک‌تر در سازه‌های جانبی سد به کار می‌روند. مدیریت و هماهنگی این ماشین‌آلات در محل پروژه، یک چالش لجستیکی مهم است که نیازمند برنامه‌ریزی دقیق و استفاده از فناوری‌های مدیریت پروژه پیشرفته می‌باشد تا زنجیره تأمین بتن بدون وقفه عمل کند.

چالش‌ها و نکات اجرایی در ساخت سد بتنی

یکی از بزرگ‌ترین چالش‌های فنی در سدسازی بتنی، مدیریت دمای بتن و جلوگیری از ترک‌های حرارتی است. حجم عظیم بتن در بلوک‌های سد، باعث تولید حرارت قابل توجهی در حین هیدراتاسیون می‌شود. این حرارت می‌تواند منجر به انبساط و سپس انقباض بتن در هنگام سرد شدن شود که نتیجه آن ایجاد ترک‌هایی است که نفوذپذیری سازه را افزایش داده و دوام آن را به خطر می‌اندازند. مهندسان با استفاده از بتن‌های کم‌حرارت، سیستم‌های خنک‌کننده داخلی، و طراحی درزهای اجرایی کنترل‌شده، این ریسک را به حداقل می‌رسانند. کنترل دقیق زمان‌بندی بتن‌ریزی برای اطمینان از خنک شدن کافی هر بلوک، یک نکته کلیدی اجرایی است که نیازمند دقت در پایش دما است.

علاوه بر چالش‌های فنی، سدسازی با چالش‌های لجستیکی و محیطی نیز مواجه است. انتقال مصالح سنگین در مناطق کوهستانی، تأمین نیروی کار ماهر در یک بازه زمانی طولانی، و رعایت دقیق استانداردهای محیط زیستی، از جمله این موارد هستند. به دلیل ماهیت طولانی‌مدت پروژه‌های سدسازی، حفظ کیفیت بتن و تجهیزات در طول چند سال اجرا، یک وظیفه مدیریتی حیاتی است. همچنین، اجرای دقیق آب‌بندی در درزهای اجرایی و بستر سد، برای اطمینان از عملکرد آب‌بندی سازه در بلندمدت، نیازمند دقت و نظارت مهندسی مستمر است تا پروژه با موفقیت به پایان برسد.

کنترل ترک‌خوردگی و دمای بتن

کنترل ترک‌خوردگی در سدهای بتنی با مدیریت دقیق اختلاف دمای بین مرکز بلوک و سطح خارجی آن انجام می‌شود. اگر اختلاف دما از یک حد مجاز (معمولاً حدود ۲۰ درجه سانتی‌گراد) فراتر رود، احتمال ایجاد ترک‌های حرارتی عمیق وجود دارد. این کنترل شامل استفاده از سیمان‌های کم‌حرارت (مانند سیمان پوزولانی)، جایگزینی بخشی از سیمان با افزودنی‌های معدنی، و برنامه‌ریزی برای حذف حرارت از طریق سیستم‌های خنک‌کننده داخلی است. داده‌های سنسورهای دمایی نصب شده در بلوک‌ها، به تیم اجرا اجازه می‌دهد که در صورت لزوم، میزان جریان آب خنک‌کننده را تنظیم کنند تا دما در محدوده ایمنی قرار گیرد.

یکی از نکات مهم در کنترل ترک‌خوردگی، عمل‌آوری آهسته و پیوسته بتن است. همچنین، درزهای اجرایی و انقباضی در فواصل منظم ایجاد می‌شوند تا نقاط ضعف کنترل‌شده‌ای برای هدایت و متمرکز کردن ترک‌های احتمالی فراهم شود. این درزها پس از اتمام سرد شدن بتن و انقباض نهایی آن، با مواد الاستیک و آب‌بند پر می‌شوند. در سدهای قوسی، به دلیل هندسه پیچیده‌تر، مدیریت تنش‌های حرارتی اهمیت مضاعفی پیدا می‌کند و ممکن است نیاز به اقدامات کنترلی بیشتری برای جلوگیری از ترک‌خوردگی‌های مخرب باشد، زیرا کوچک‌ترین نقص در این سازه‌ها می‌تواند بسیار خطرناک باشد.

اهمیت نظارت دقیق در مراحل بتن‌ریزی

نظارت دقیق و مستمر در فرآیند بتن‌ریزی، تضمین‌کننده نهایی کیفیت و ایمنی سد است. ناظران مقیم باید تمام جوانب تولید، انتقال و ریختن بتن را کنترل کنند؛ از صحت نسبت‌های اختلاط در کارخانه بچینگ و دمای بتن ورودی به قالب گرفته تا تراکم کامل بتن با استفاده از ویبراتورها. عدم تراکم کافی می‌تواند منجر به ایجاد حفره‌های هوایی (Void) و کاهش شدید مقاومت بتن شود که در برابر فشارهای هیدرواستاتیک غیرقابل تحمل است.

نظارت همچنین شامل بررسی دقیق نصب آرماتورها، موقعیت درزهای اجرایی، و صحت نصب تجهیزات جانبی مانند لوله‌های خنک‌کننده و ابزار دقیق است. یک بازرسی منظم و ثبت دقیق گزارش‌ها در هر شیفت کاری، امکان ردیابی هرگونه مشکل در مراحل بعدی را فراهم می‌آورد. در پروژه‌های سدسازی، نظارت به مثابه یک سیستم دفاعی عمل می‌کند و اطمینان می‌دهد که حتی کوچک‌ترین انحراف از مشخصات فنی و نقشه‌های اجرایی شناسایی و اصلاح شود، که این امر ضامن سلامت بلندمدت سازه خواهد بود.

جمع‌بندی و نتیجه‌گیری

ساخت سد بتنی، شاهکاری از مهندسی عمران است که با پیروی دقیق از یک چرخه طراحی، اجرا، و بهره‌برداری چندمرحله‌ای محقق می‌شود. از مطالعات ژئوتکنیک بستر و انحراف مسیر آب تا بتن‌ریزی بلوک‌ها با کنترل دمای دقیق و نصب تجهیزات پیشرفته، هر گام برای پایداری و عملکرد طولانی‌مدت سازه حیاتی است. در این فرآیند، نقش کیفیت قالب‌بندی و تجهیزات نگهدارنده نظیر سولجر و قالب‌های مدولار برای تضمین دقت ابعادی سازه بسیار مهم است. گروه صنعتی بوذرجمهر با تکیه بر تخصص و تجربه خود در زمینه تولید قالب‌های بتنی باکیفیت، آماده تأمین تجهیزات مورد نیاز برای ساخت سازه‌های آبی عظیم و پروژه‌های زیرساختی شماست. درک این مراحل ساخت سد بتنی نشان می‌دهد که این سازه‌ها چگونه به یکی از مهم‌ترین ستون‌های مدیریت منابع آبی کشور تبدیل می‌شوند و در نتیجه، اهمیت اجرای صحیح هر مرحله از آن آشکار می‌گردد.

سوالات متداول (FAQ)

مراحل اصلی ساخت سد بتنی چیست؟ مراحل اصلی ساخت سد بتنی شامل:

۱. مطالعات اولیه (هیدرولوژی، ژئوتکنیک و طراحی).

۲. آماده‌سازی بستر و انحراف موقت آب.

۳. ساخت فونداسیون و نصب قالب‌ها.

۴. بتن‌ریزی بدنه سد با کنترل دما.

۵. عمل‌آوری بتن و نصب تجهیزات جانبی. ۶. آبگیری تدریجی و آغاز بهره‌برداری.

در سد بتنی از چه نوع قالب‌بندی استفاده می‌شود؟

بسته به نوع و ارتفاع سد، از انواع قالب‌بندی استفاده می‌شود. برای بلوک‌های بزرگ بتنی از قالب‌های فلزی سنگین و مدولار استفاده می‌شود. در دیواره‌های بلند، سیستم‌های قالب بالا رونده و برای پشتیبانی قالب‌ها از سولجرها و بولت‌های قدرتمند استفاده می‌شود که باید از کیفیت بسیار بالایی برخوردار باشند.

بتن‌ریزی سد چگونه انجام می‌شود؟

بتن‌ریزی سد به صورت بلوک‌های مجزا و لایه‌لایه انجام می‌شود. بتن با دمای کنترل‌شده (اغلب با استفاده از آب سرد یا یخ) تولید شده و توسط تاورکرین یا سیستم‌های کابلی به محل بتن‌ریزی منتقل می‌شود. در سدهای بتن غلتکی (RCC)، بتن با قوام خشک‌تر ریخته و با غلتک‌های لرزشی فشرده می‌شود.

چه تجهیزاتی در فرآیند ساخت سد مورد استفاده قرار می‌گیرد؟

تجهیزات ساخت سد شامل ماشین‌آلات سنگین برای خاک‌برداری و تسطیح، کارخانه‌های بچینگ با قابلیت خنک‌سازی بتن، سیستم‌های انتقال بتن (تاورکرین و کابل‌وی)، تجهیزات قالب‌بندی مانند خرید سولجر قالب بندی، قالب‌های مدولار و قالب بالا رونده، و ابزار دقیق برای پایش دما و تنش است.

چگونه کیفیت بتن سد در طول اجرا کنترل می‌شود؟

کیفیت بتن سد از طریق کنترل مستمر کیفیت مصالح، آزمایش‌های کارگاهی (مانند اسلامپ و مقاومت فشاری نمونه‌های استوانه‌ای)، و به ویژه مدیریت دمای داخلی بتن از طریق سیستم‌های خنک‌کننده داخلی کنترل می‌شود تا از ترک‌خوردگی‌های حرارتی جلوگیری شود.
