دال بتنی چیست؟ کاربردها و مزایا در صنعت ساختمان

دال بتنی چیست و چگونه در سازه‌های مدرن نقشی حیاتی ایفا می‌کند؟ این سوالی است که هر مهندس یا مجری پروژه‌های عمرانی باید به دقت به آن پاسخ دهد. دال بتنی به عنوان یکی از رایج‌ترین و کلیدی‌ترین عناصر ساختاری در معماری و مهندسی عمران، وظیفه انتقال بارهای مرده و زنده به ستون‌ها و دیوارها را بر عهده دارد. اهمیت درک صحیح از مفاهیم دال بتنی نه تنها در افزایش عملکرد ساختاری و دوام سازه، بلکه در بهینه‌سازی هزینه‌های پروژه‌های بزرگ ساختمانی نهفته است. طراحی دال‌ها بر اساس نیازهای معماری و محدودیت‌های اجرایی متفاوت است و شناخت دقیق انواع آن‌ها به معماران اجازه می‌دهد تا فضاهای بازتر و با دهانه‌های بلندتر ایجاد کنند.

دال بتنی چیست و چه کاربردهایی دارد؟

دال بتنی در واقع یک عضو ساختاری مسطح است که معمولاً دارای ضخامت یکنواخت بوده و از ترکیب بتن و فولاد (آرماتور) ساخته می‌شود. این عنصر سازه‌ای به طور عمده برای ساخت سقف‌ها، کف‌سازی ساختمان‌ها و همچنین در پروژه‌های زیرساختی مانند پل‌ها و جاده‌ها مورد استفاده قرار می‌گیرد. عملکرد اصلی دال بتنی در ساختمان، ایجاد یک سطح پایدار و مقاوم برای تحمل بارهای عمودی است که این بارها را به صورت افقی به تیرها یا مستقیماً به ستون‌ها منتقل می‌کند.

در پروژه‌های عمرانی پیچیده، کاربرد دال بتنی فراتر از ساختمان‌های مسکونی است. برای مثال، دال بتنی پل یکی از اجزای اصلی عرشه پل‌ها به شمار می‌رود که باید توانایی تحمل بارهای سنگین ترافیکی و عوامل محیطی مخرب را داشته باشد. همچنین در جاده‌سازی، دال‌های بتنی به عنوان لایه‌ی نهایی صلب برای مسیرهای پرتردد استفاده می‌شوند تا از نشست‌های نامتقارن و تخریب زودهنگام مسیر جلوگیری شود.

انواع دال بتنی

تنوع در طراحی دال‌ها باعث شده است تا برای هر نوع کاربری و فاصله ستون‌ها، راهکاری بهینه وجود داشته باشد. انتخاب صحیح میان انواع دال بتنی بستگی به فاکتورهایی نظیر طول دهانه، بارگذاری مورد انتظار و ملاحظات اقتصادی پروژه دارد.

دال تخت

دال تخت یا Flat Slab نوعی از سیستم سقف است که در آن سقف مستقیماً بر روی ستون‌ها قرار می‌گیرد و فاقد تیرهای میانی است. این نوع دال بتنی به دلیل حذف تیرها، باعث کاهش ارتفاع کل ساختمان و ایجاد فضایی صاف و بدون برآمدگی در زیر سقف می‌شود که از نظر معماری بسیار محبوب است. مزایای اصلی استفاده در سقف‌ها و پی‌ها شامل سرعت بالای اجرا و سهولت در قالب‌بندی است. البته در محل اتصال دال به ستون، احتمال برش پانچی وجود دارد که مهندسان با استفاده از سرستون‌ها یا کتیبه‌ها این مشکل را برطرف می‌کنند.

دال تیرچه‌ای

دال تیرچه‌ای یکی از سنتی‌ترین و در عین حال پرکاربردترین روش‌ها در ساخت و سازهای کوچک و متوسط است. در این سیستم، ساختار اصلی از قرارگیری تیرچه‌های بتنی یا کرومیت در فواصل مشخص و پر کردن فضای بین آن‌ها با بلوک‌های سفالی یا پلی‌استایرن تشکیل می‌شود. نحوه اجرای تیرچه و عملکرد باربری آن به گونه‌ای است که بار سقف ابتدا به تیرچه‌ها و سپس به تیرهای اصلی منتقل می‌گردد. این روش به دلیل وزن سبک‌تر سقف و عدم نیاز به جک‌های متعدد در دهانه‌های کوتاه بسیار مقرون به صرفه است.

دال وافل یا مشبک

دال وافل که با نام دال مشبک نیز شناخته می‌شود، گزینه‌ای ایده‌آل برای فضاهایی با دهانه‌های بسیار بلند مانند سالن‌های همایش و پارکینگ‌های بزرگ است. ویژگی‌ها و مزایای معماری این دال در ظاهر زیبا و مشبک آن در نمای زیرین نهفته است که اغلب نیازی به سقف کاذب ندارد. از نظر سازه‌ای، دال وافل با حذف بتن‌های غیرسازه‌ای در بخش‌های کششی سقف، وزن مرده سازه را به شدت کاهش داده و سختی خمشی بالایی ایجاد می‌کند. برای اجرای چنین سقف‌هایی، استفاده از تجهیزات باکیفیت ارائه شده توسط گروه صنعتی بوذرجمهر می‌تواند دقت و کیفیت نهایی را تضمین نماید.

دال پیش تنیده و پس تنیده

دال پیش تنیده و پس تنیده (Prestressed/Post-tensioned Slab) تحولی در صنعت بتن ایجاد کرده‌اند. در این روش، با استفاده از کابل‌های فولادی با مقاومت بالا و اعمال نیروی کششی به آن‌ها، بتن تحت فشار قرار می‌گیرد. این تکنیک مقاومت فوق‌العاده‌ای در برابر بارهای خمشی ایجاد کرده و اجازه می‌دهد سقف‌هایی با ضخامت بسیار کم و دهانه‌های بسیار بزرگ ساخته شوند. کاربرد در پروژه‌های بزرگ نظیر مجتمع‌های تجاری و برج‌های بلندمرتبه که نیاز به حذف ستون‌های مزاحم دارند، از اصلی‌ترین حوزه‌های استفاده از دال‌های پیش تنیده است.

دال عرشه پل و دال جاده

سازه‌های زیربنایی نظیر پل‌ها نیازمند دال‌هایی با مقاومت در برابر سایش و عوامل جوی هستند. دال عرشه پل معمولاً به صورت پیش‌ساخته یا درجا اجرا می‌شود و نقش توزیع بار چرخ‌های خودرو به تیرهای اصلی پل را بر عهده دارد. در جاده‌های بتنی نیز، دال جاده به عنوان لایه‌ای صلب عمل می‌کند که فشار وارده از ترافیک را در سطح وسیعی پخش کرده و نیاز به تعمیرات مداوم را که در آسفالت رایج است، کاهش می‌دهد.

نحوه ساخت و

اجرای یک دال بتنی مستحکم نیازمند رعایت دقیق مراحل فنی و استفاده از متریال مرغوب است. هرگونه کوتاهی در مراحل اولیه می‌تواند منجر به کاهش عمر مفید سازه شود.

آرماتور بندی و قالب‌بندی

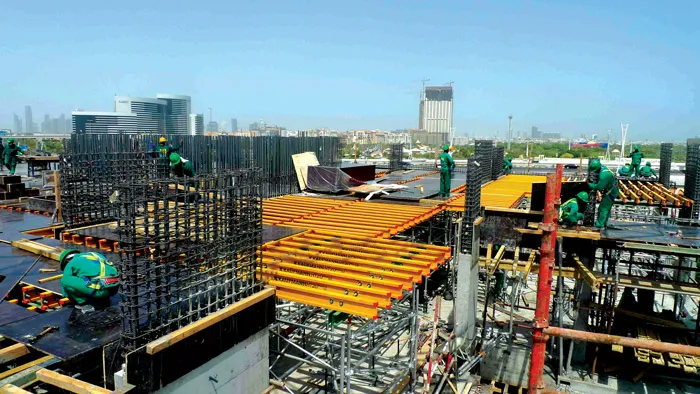

اولین قدم در اجرای سقف دال بتنی، نصب قالب‌های مناسب و چیدمان آرماتورهاست. استفاده از قالب بتن با کیفیت، تضمین‌کننده تراز بودن سقف و عدم فرار شیره بتن است. در این مرحله، پیمانکاران برای کاهش هزینه‌های بلندمدت و افزایش دقت کار، به سراغ خرید قالب مدولار می‌روند که قابلیت استفاده مکرر در بخش‌های مختلف را دارد.

اگر می‌خواهید بدانید که آرماتور بندی چیست؟ باید گفت این فرآیند شامل بافتن میلگردهای فولادی بر اساس نقشه دال بتنی است تا بتن بتواند نیروهای کششی را تحمل کند. همچنین فراموش نکنید که برای پروژه‌های بزرگ، خرید قالب بتن از منابع معتبر امری حیاتی برای حفظ ایمنی کارگاه است.

روش‌های بتن ریزی و ویبره

پس از اتمام آرماتوربندی، فرآیند بتن‌ریزی آغاز می‌شود. در این مرحله جلوگیری از ایجاد ترک و اطمینان از یکنواختی بتن بسیار مهم است. بتن باید به صورت پیوسته ریخته شود و بلافاصله با استفاده از دستگاه‌های ویبراتور، هوای محبوس در آن خارج گردد. ویبره کردن صحیح باعث می‌شود بتن به تمام زوایای قالب نفوذ کرده و به خوبی دور میلگردها را احاطه کند تا پیوستگی کامل بین فولاد و بتن ایجاد شود.

برداشتن قالب و عمل‌آوری بتن

زمان‌بندی برداشتن قالب‌ها بستگی مستقیم به دمای محیط و نوع سیمان مصرفی دارد. برداشتن زودهنگام قالب می‌تواند منجر به دفرمه شدن دال یا حتی ریزش آن شود. پس از باز کردن قالب، مرحله عمل‌آوری یا کیورینگ آغاز می‌شود که شامل حفظ رطوبت بتن برای تکمیل فرآیند هیدراتاسیون است. اهمیت کیفیت سطح دال در ساختمان‌های صنعتی که کف آن‌ها در معرض سایش است، دوچندان می‌شود.

مقایسه دال بتنی با دیگر سقف‌ها

دال‌های بتنی در مقایسه با سیستم‌هایی مانند تیرچه بلوک یا سقف‌های کامپوزیت، صلبیت و مقاومت بسیار بیشتری در برابر آتش‌سوزی و لرزش دارند. در حالی که سقف تیرچه بلوک برای دهانه‌های کوتاه مناسب است، دال بتنی برای بارهای سنگین و دهانه‌های بلند برتری مطلق دارد. در پروژه‌های مدرن که از قالب بالا رونده برای ساخت هسته‌های برشی استفاده می‌شود، هماهنگی دال با دیواره‌های بتنی باعث ایجاد یکپارچگی بی‌نظیری در کل سازه می‌گردد. همچنین برای تقویت دیوارهای غیرسازه‌ای در کنار این سقف‌ها، دانستن اینکه وال پست چیست و چگونه اجرا می‌شود، برای رعایت استانداردهای زلزله ضروری است.

استانداردها و طراحی دال بتنی

طراحی دال بتنی بر اساس استانداردهای ملی ساختمان و آیین‌نامه‌هایی مانند ACI انجام می‌شود. ضخامت دال باید به گونه‌ای انتخاب شود که از خیز بیش از حد سقف جلوگیری کند. نقشه دال بتنی شامل جزئیاتی نظیر فواصل میلگردها، خم‌های تقویتی و محل قرارگیری بازشوها است. مقاومت فشاری بتن مورد استفاده معمولاً نباید از رده C25 کمتر باشد تا ایمنی لازم در برابر بارهای ثقلی و جانبی تامین گردد.

مزایای استفاده از دال بتنی

استفاده از دال بتنی مزایای متعددی را به همراه دارد که آن را به انتخاب اول مهندسان تبدیل کرده است:

1. دوام و طول عمر بالا در برابر عوامل محیطی و فرسایش.
2. مقاومت عالی در برابر آتش‌سوزی بدون نیاز به پوشش‌های اضافی.
3. عملکرد بسیار خوب به عنوان عایق صوتی و حرارتی بین طبقات.
4. صلبیت بالا که باعث کاهش لرزش‌های آزاردهنده در کف ساختمان می‌شود.
5. انعطاف‌پذیری در معماری برای اجرای اشکال منحنی و نامنظم.

سوالات متداول درباره دال بتنی

دال بتنی تخت بهتر است یا تیرچه‌ای؟ بستگی به نوع کاربری دارد. برای ساختمان‌های مسکونی معمولی با دهانه‌های کوتاه، سقف تیرچه‌ای ارزان‌تر است، اما برای پارکینگ‌ها و ساختمان‌هایی که نیاز به حذف تیر دارند، دال تخت برتری دارد.

چگونه دال بتنی پیش تنیده ساخته می‌شود؟ در این روش، کابل‌های فولادی قبل از بتن‌ریزی (پیش‌کشیده) یا بعد از بتن‌ریزی (پس‌کشیده) توسط جک‌های هیدرولیکی کشیده می‌شوند تا نیروی فشاری دائمی به بتن وارد کنند.

مزایای دال وافل چیست؟ کاهش وزن مرده سازه، امکان حذف سقف کاذب، نمای زیبا و قابلیت اجرا در دهانه‌های بالای 10 متر از مهم‌ترین مزایای آن است.

چه نکاتی برای قالب‌بندی دال باید رعایت شود؟ استحکام جک‌ها، تراز بودن قالب‌ها و درزبندی صحیح برای جلوگیری از نشت شیره بتن از نکات کلیدی است. برای پروژه‌های با ارتفاع زیاد، استفاده از سیستم‌های پیشرفته مانند قالب بالا رونده توصیه می‌شود.

آیا دال بتنی برای پل‌ها و جاده‌ها مقاوم است؟ بله، به دلیل توزیع بار گسترده و صلبیت بالا، دال‌های بتنی بهترین گزینه برای تحمل بارهای متحرک سنگین در درازمدت هستند.

جمع‌بندی

دال بتنی چیست؟ پاسخی است به نیاز صنعت ساختمان برای داشتن سازه‌هایی پایدار، ایمن و منعطف. از دال‌های تخت و تیرچه‌ای گرفته تا سیستم‌های پیشرفته وافل و پیش‌تنیده، هر یک بخشی از چالش‌های مهندسی را حل می‌کنند. اجرای صحیح با استفاده از تجهیزات استاندارد نظیر محصولات گروه صنعتی بوذرجمهر و رعایت اصول آرماتوربندی و بتن‌ریزی، کلید موفقیت در ساخت یک دال بتنی باکیفیت است. انتخاب درست نوع دال نه تنها زیبایی معماری را تضمین می‌کند، بلکه با بهینه‌سازی مصرف متریال، هزینه‌های نهایی پروژه را نیز به شکل چشمگیری کاهش می‌دهد.
